LH/AD-T

Deflagrations- und kurzzeitbrandsichere Ent- und Belüftungshaube

Features

Umfassender Wetterschutz

Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen

Verschiedene Anschlussgrößen

verfügbar für DN 50/2“- bis DN 800/32“-Leitungen

Einfache Wartung

Außerordentlich einfache Wartung

Erweiterter Anwendungsbereich

für höhere Betriebstemperaturen und -drücke

Niedrige Kosten

niedrige Betriebs- und Lifecyclekosten

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Sicherheit

bietet Sicherheit bei atmosphärischen Deflagrationen, kurzzeitigen Abbrand

Funktion und Beschreibung

Sicherheit gegen atmosphärische Deflagrationen

Die Ent- und Belüftungshaube des Typs PROTEGO® LH/AD-T wird zur Absicherung von Druckausgleichöffnungen druckloser Anlagen und Behälter sowie zur Absicherung von Entspannungsleitungen eingesetzt. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und kurz anhaltenden Abbrand auf der PROTEGO® Flammensicherung. Die Armatur ist mit einem Temperatursensor ausgestattet, der einen Brand auf dem FLAMMENFILTER® (4) schnell detektiert.

Sicherheit bei kurzzeitigen Abbrand

Nachgeschaltete Maßnahmen, wie Inertisierung oder Abschiebern von Leitungen bringen dann die Anlage innerhalb von 60 Sekunden in einen sicheren Zustand und löschen den Brand auf der PROTEGO® Flammensicherung. Die Armatur verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagrationen in das Innere eines Behälters oder einer Anlage.

Hauptbestandteil - PROTEGO® Flammensicherung

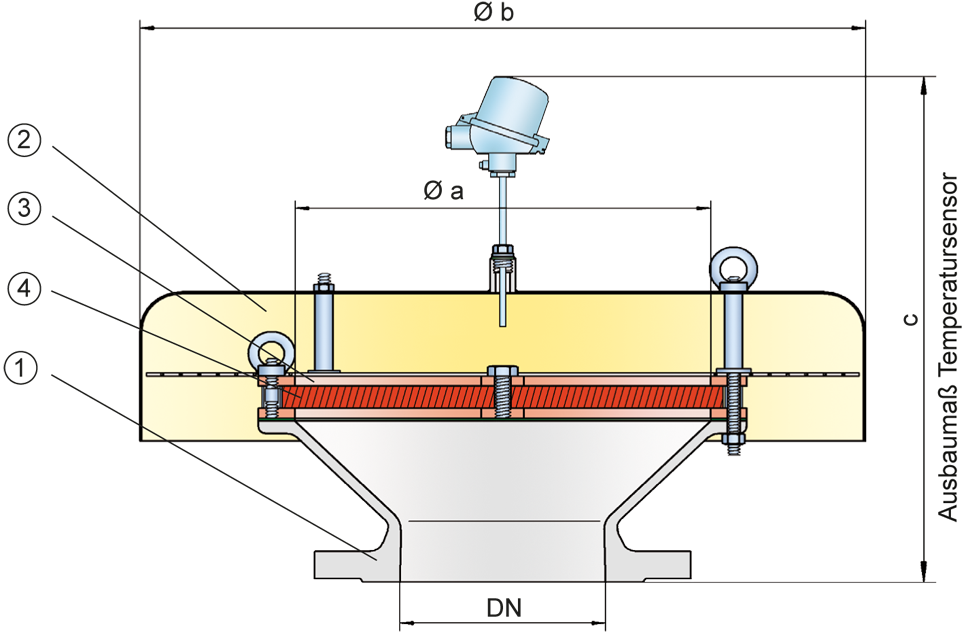

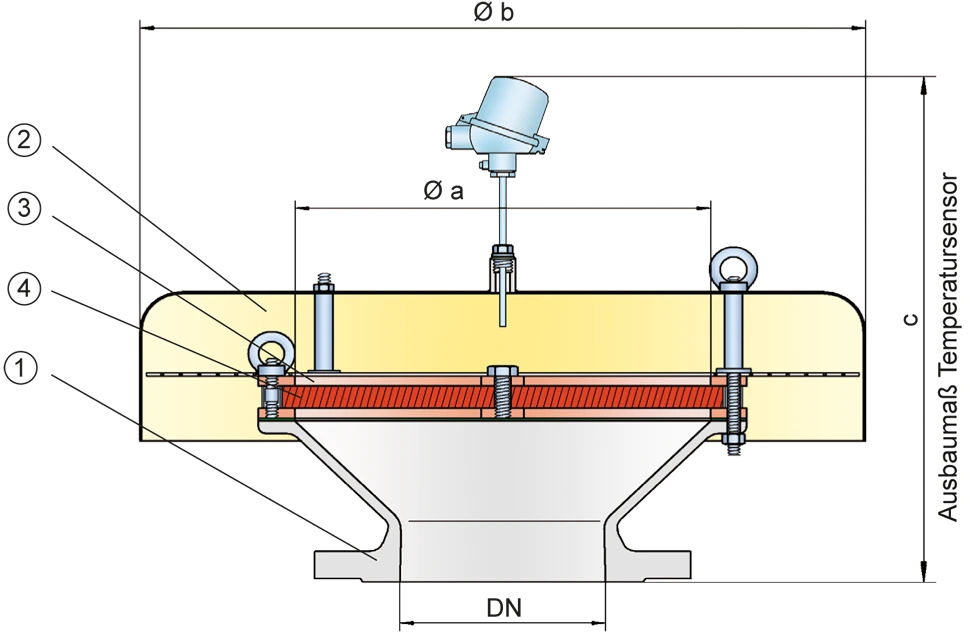

Geräte vom Typ PROTEGO® LH/AD-T bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armaturen sind mit einer festen Wetterschutzhaube aus Metall verschlossen. Ein Schutzgitter zwischen Haube und Gehäuse verhindert das Eindringen von Fremdkörpern und Tieren. In Abhängigkeit von den Einsatzbedingungen werden die Höhe und die Spaltweite der FLAMMENFILTER® abgestimmt. Durch Angabe der Betriebsparameter wie Temperatur und Explosionsgruppe bzw. der Zusammensetzung des Mediums kann die optimale Deflagrationsendsicherung ausgewählt werden.

Für Explosionsgruppen IIA bis IIC

Flammendurchschlagsicherungen der Baureihe PROTEGO® LH/AD-T sind je nach Typ für Stoffe der Explosionsgruppen IIA bis IIC verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. Davon abweichend sind zahlreiche Geräte mit Sonderzulassungen für höhere Temperaturen erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

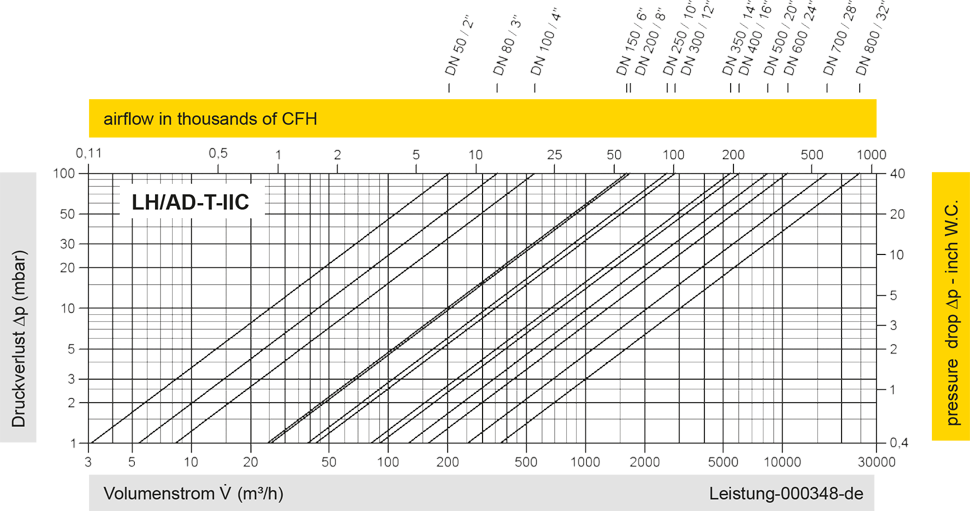

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	a	b	c*	c*
			IIB3	IIC
50 / 2"	100	240	530	550
80 / 3"	150	295	560	580
100 / 4"	200	350	585	605
150 / 6"	300	600	630	655
200 / 8"	300	600	630	655
250 / 10"	400	800	750	770
300 / 12"	400	800	740	760
350 / 14"	600	1000	800	820
400 / 16"	600	1000	790	815
500 / 20"	700	1200	810	835
600 / 24"	800	1200	935	960
700 / 28"	1000	1500	975	995
800 / 32"	1200	1700	1015	1035

Abmessungen in mm

* c sind Richtwerte. Genaue Maße richten sich nach Flanschanschluss.

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
≥ 0,65 mm	IIB3	C
< 0,5 mm	IIC	B

Sonderabnahmen auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in °C
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Folgende Ausführungen stehen zur Verfügung:

Ent- und Belüftungshaube in GrundausführungLH/AD-T

Weitere Sonderarmaturen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	A	B
Gehäuse	Stahl	Edelstahl
Abdeckhaube	Edelstahl	Edelstahl
Schutzgitter	Edelstahl	Edelstahl
Flammensicherung	A, B	B

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B
FLAMMENFILTER^® Käfig	Stahl	Edelstahl
FLAMMENFILTER^®	Edelstahl	Edelstahl
