ER/V-F
Überdruckventil

Features
10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimale Druckhaltung
Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
Strömungsleistung
optimale und hohe Strömungsleistung
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Stabile Gehäusekonstruktion
(PN 10 und PN 16)
Federbelastung
für hohe Ansprechdrücke
API-Tanks
beste Technologie für API-Tanks
Funktion und Beschreibung

Hoch entwickeltes Überdruckventil
Das Ventil des Typs PROTEGO® ER/V-F ist ein hoch entwickeltes Überdruckventil für große Strömungsleistungen. Es wird vor allem als Armatur zur Notentlüftung von Lagertanks, Behältern, Silos und verfahrenstechnischen Apparaten eingesetzt und bietet Schutz vor unzulässigem Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck. Es ist dazu ausgelegt, besonders große Mengen abzuführen, um ein Aufreißen des Behälters an unvorhergesehener Stelle zu verhindern. Durch die Federbelastung werden höhere Ansprechdrücke als beim ER-V-LP, ER/V oder ER/VH erreicht.

Vollhub-Technologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. PROTEGO® ist es durch gezielte Investitionen in Forschung und Entwicklung gelungen, dieses für Sicherheitsventile typische Öffnungsverhalten auch auf niedrige Druckbereiche zu übertragen. Mit dieser „Vollhub-Technologie“ besteht die Möglichkeit, den Ansprechdruck nur 10% unter den zulässigen Tankdruck zu setzen, um den erforderlichen Mengenstrom abzuführen.

Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl mit eingelegter O-Ring-Dichtung und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Überdruck abgeführt wurde, schließt das Ventil wieder und bleibt dicht.
Produktdaten und Funktionen

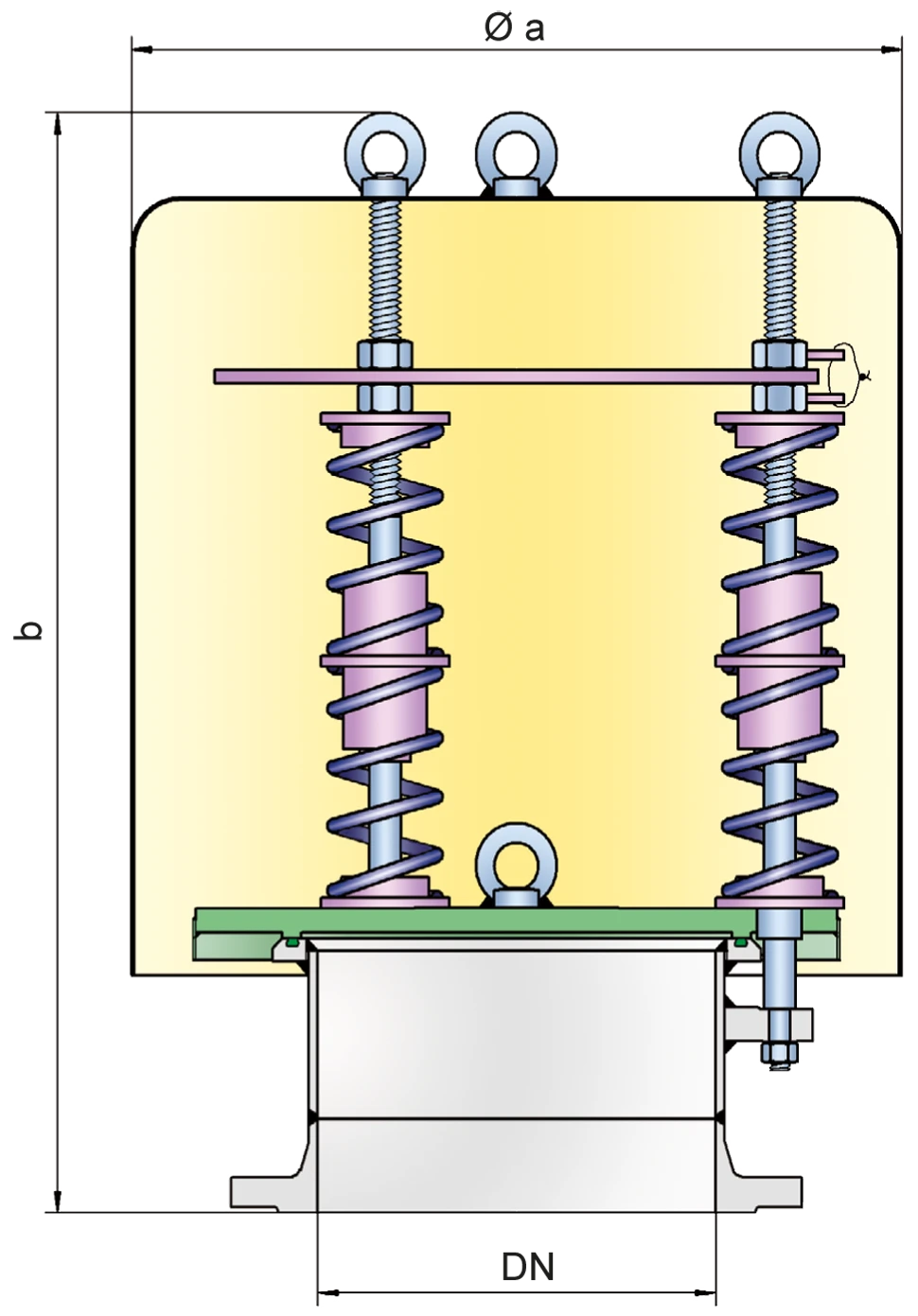

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 450 / 18" | 500 / 20" | 600 / 24" | 700 / 28" |
| a | 465 | 550 | 650 | 650 | 800 | 800 | 1000 | 1000 | 1200 |
| b | 860 | 860 | 1170 | 1170 | 1150 | 1175 | 1430 | 1425 | 1690 |
| (≤370 mbar) | (≤240 mbar) | (≤240 mbar) | (≤270 mbar) | (≤220 mbar) | (≤170 mbar) | (≤130 mbar) | (≤140 mbar) | (≤140 mbar) | |
| b | 980 | 980 | 1490 | 1490 | 1490 | 1515 | 1660 | 1655 | 1910 |
| (>370 mbar) | (>240 mbar) | (>240 mbar) | (>270 mbar) | (>220 mbar) | (>170 mbar) | (>130 mbar) | (>140 mbar) | (>140 mbar) |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Ventilteller | Edelstahl oder Stahl-Edelstahl | Edelstahl |
| Abdichtung | FPM | FPM |
| Gewicht | Stahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist federbelastet. Niedrigere Ansprechdrücke werden mit den Ausführungen ER-V-LP, ER/V und ER/VH realisiert.Überdruckventil in GrundausführungER/V-F
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| >+60 mbar | +500 mbar |
Höhere Druckeinstellungen auf Anfrage, niedrigere Druckeinstellungen siehe Typen ER-V-LP, ER/V und ER/VH.

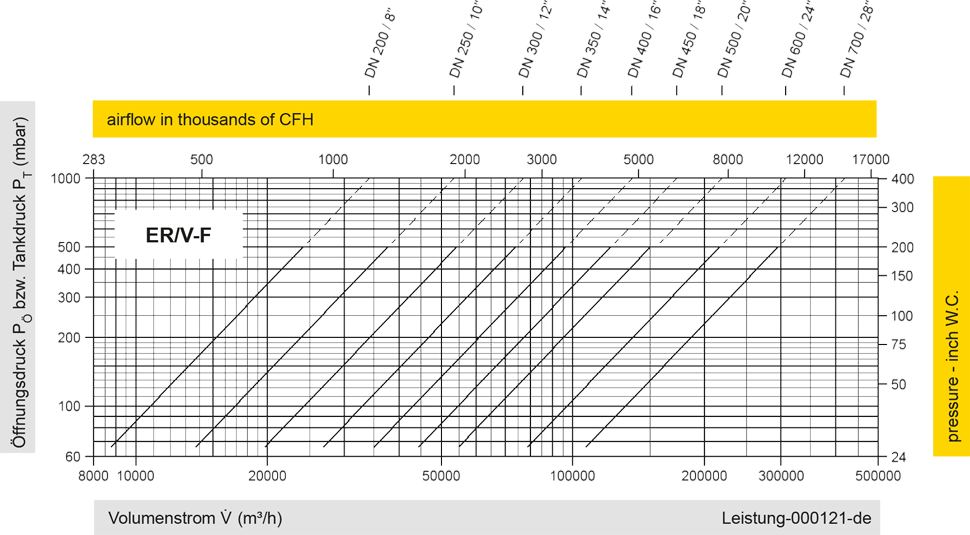

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

Anwendungen
