SV/T-0-H
Unterdruckventilin beheizbarer Sonderausführung
Features
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Strömungsleistung
optimale und hohe Strömungsleistung
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Einsatzbar im explosionsgefährdeten Bereich
im explosionsgefährdeten Bereich einsetzbar
Mantelbegleitheizung
vollständige Mantelbegleitheizung bis zum Flansch ohne Kältebrücken
Beheizbarer Ventilteller lieferbar
in Sonderausführung mit beheizbarem Ventildeckel lieferbar
Stabile Gehäusekonstruktion
(PN 10 und PN 16)
Anlüftvorrichtung als Sonderausführung
in Sonderausführung mit Anlüftvorrichtung lieferbar (Schiffsausführung)
Funktion und Beschreibung
Hoch entwickeltes Unterdruckventil
Das Ventil des Typs PROTEGO® SV/T-0-H ist ein hoch entwickeltes Unterdruckventil, dessen Ventilgehäuse mit einem bis zum Flansch beheizbaren Doppelmantel ausgeführt ist. Es wird vor allem als Armatur zur Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten unter schwierigen Betriebsbedingungen eingesetzt. Dazu zählen extreme Witterungsbedingungen oder Produkte, die temperaturabhängig zur Polymerisatbildung, zum Verkleben oder zu anderen die Funktion negativ beeinflussenden Ablagerungen neigen (z.B. Bitumen, Teer, Stäube …). Das Ventil bietet Schutz vor unzulässigem Unterdruck bzw. verhindert Lufteintritt bis zum Ansprechdruck.
Hoch entwickelte Fertigungstechnologie
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 40% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. Bis zum Ansprechdruck wird die Vakuumhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit exakt eingeschliffenem Ventilteller sowie einer stabilen Gehäusekonstruktion gewährleistet. Nachdem der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Produktdaten und Funktionen

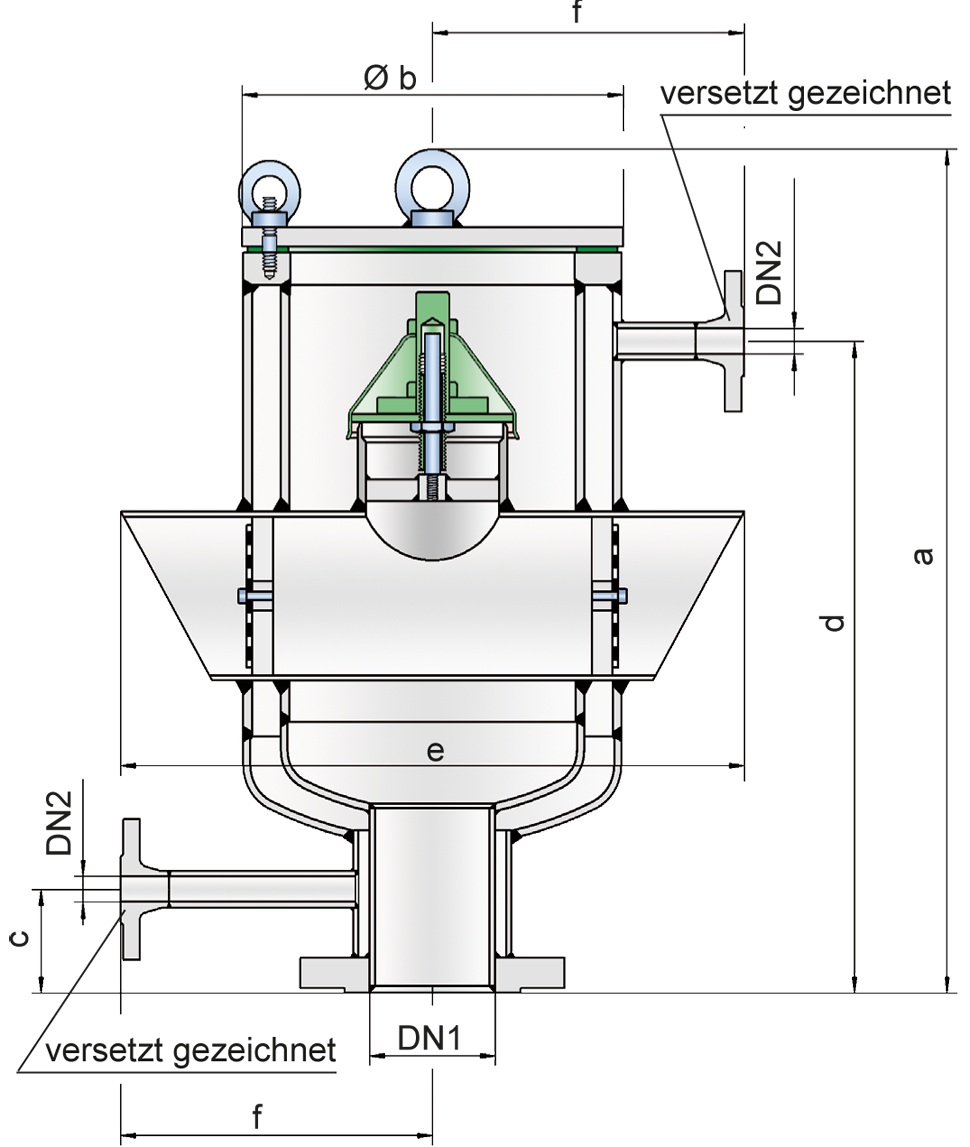

Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite
| DN1 | 80 / 3" * | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" |
| DN2 | 15 / ½" | 15 / ½" | 15 / ½" | 15 / ½" | 15 / ½" |
| a | 570 | 570 | 720 | 920 | 1050 |
| b | 275 | 275 | 355 | 405 | 508 |
| c | 70 | 70 | 60 | 70 | 70 |
| d | 440 | 440 | 590 | 790 | 920 |
| e | 450 | 450 | 650 | 750 | 950 |
| f | 225 | 225 | 260 | 300 | 350 |
Abmessungen in mm
* auch mit Sonderflansch DN 50 / 2'' lieferbar
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Heizmantel | Stahl | Edelstahl |
| Ventilsitze | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE |
Sonderwerkstoffe auf Anfrage
Auswahl Material Unterdruckventilteller
| Ausführung | A | B | C |
| Druckstufe [mbar] | -7,0 bis -25 | -10 bis -30 | -30 bis -50 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl |
| Ventiltellerhaube | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | metallisch | metallisch | metallisch |
Sonderwerkstoffe sowie höhere oder niedrigere Unterdruckeinstellungenauf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Der Ventilteller ist gewichtsbelastet.Unterdruckventil in Grundausführung mit HeizmantelSV/T - 0 - H
Weitere Sonderarmaturen auf Anfrage
Druckeinstellungen
| Unterdruck: | -7 mbar | -50 mbar |
Höhere oder niedrigere Unterdruckeinstellungen auf Anfrage

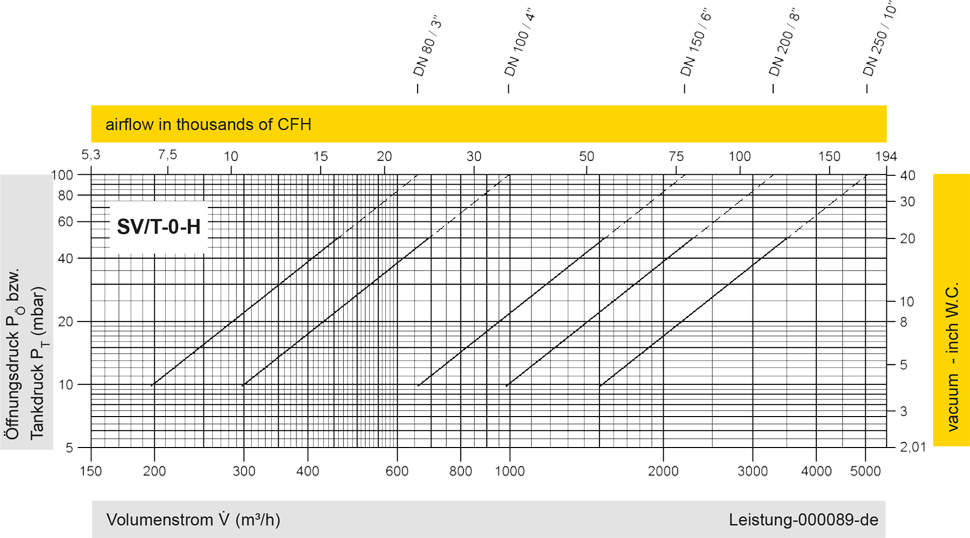

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
