EB

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Features

Umfassender Wetterschutz

Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen

Sichtbare Brandanzeige durch kippbare Wetterschutzhaube

im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an

Sicherheit bei Kohlenstoffanwendungen

bietet Sicherheit bei atmosphärischen Deflagrationen, kurzzeitigen Abbrand und bei Dauerbrand für reine Kohlenwasserstoffe

Chemisch beständig

zentral angeordnetes Schmelzelement ist chemisch beständig

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Einfache Wartung

ohne Ausbau der FLAMMENFILTER®

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Funktion und Beschreibung

Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand

Die Ent- und Belüftungshaube des Typs PROTEGO® EB wird zur Absicherung druckloser Anlagen und Behälter eingesetzt. Die Flammendurchschlagsicherung bietet Sicherheit gegen atmosphärische Deflagrationen und langanhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand. Die Armatur wird bevorzugt auf Ansaug- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration in das Innere eines Behälters oder einer Anlage.

Hauptbestandteil - PROTEGO® Flammensicherung

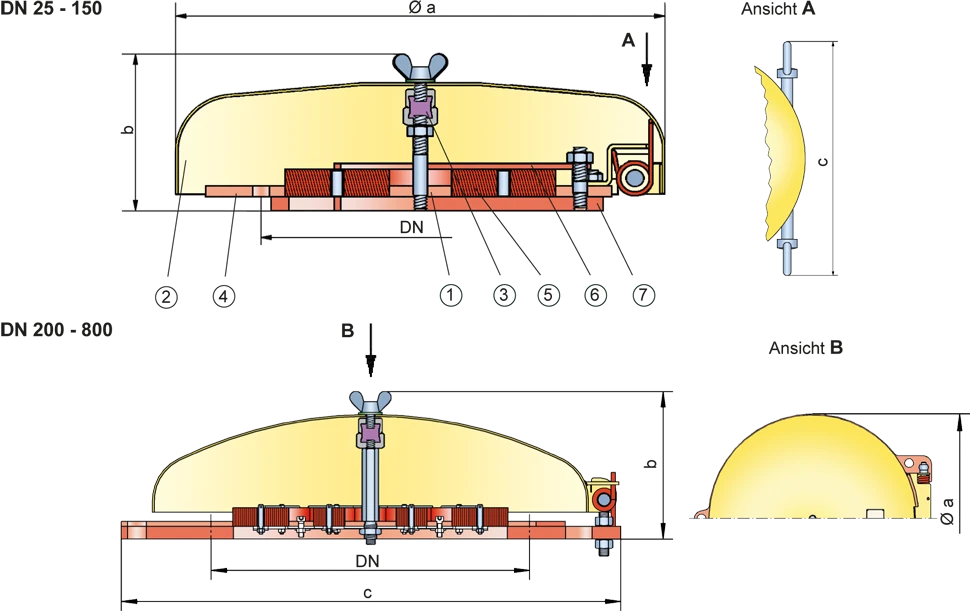

Die Armatur vom Typ PROTEGO® EB besteht im Wesentlichen aus der PROTEGO® Flammensicherung (1) und der Haube aus Metall (2). Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (3) und die federnd aufgehängte Haube öffnet. Die PROTEGO® Flammensicherung besteht aus einem FLAMMENFILTER® Käfig (4) in dem ein oder mehrere FLAMMENFILTER® (5) stabil eingefasst sind, einem Rippenkreuz (6) und einem Rippenring (7).

Für Explosionsgruppe IIB und IIA

In Abhängigkeit von den Einsatzbedingungen werden Höhe, Spaltweite und Anzahl der FLAMMENFILTER® abgestimmt. Flammendurchschlagsicherungen der Baureihe PROTEGO® EB sind für Stoffe der Explosionsgruppe IIA und IIB verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle DN 25 - 150 für EB-IIA und IIB

Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm auf der folgenden Seite

DN	25 / 1“	32 / 1¼“	40 / 1½“	50 / 2“	65 / 2½"	80 / 3“	100 / 4“	125 / 5“	150 / 6“
a	218	218	218	218	218	353	353	353	353
b	113	113	113	113	113	113	113	113	113
c	232	232	232	232	232	306	306	306	306
d	222	222	222	222	222	355	355	355	355
e	217	217	217	217	217	322	322	322	322

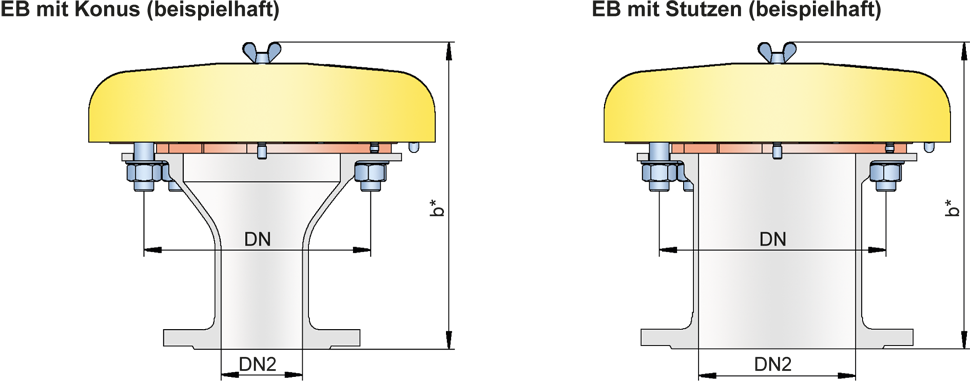

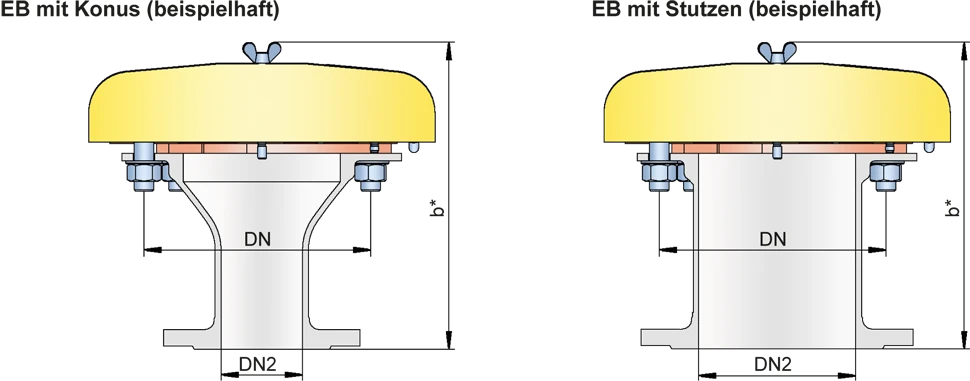

EB-IIA und IIB mit Konus / Stutzen**
DN				50 / 2"		80 / 3"	100 / 4"		150 / 6"
DN2				≤50 / 2"		≤80 / 3"	≤100 / 4"		≤150 / 6"
b*				238		263	383		313

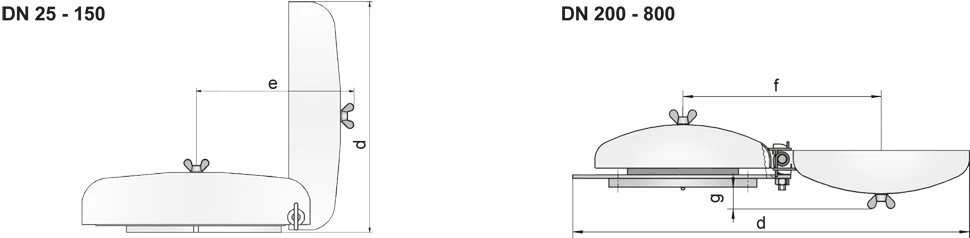

Maßtabelle DN 200 - 800 für EB-IIA
DN	200 / 8“	300 / 12“	400 / 16“	500 / 20“	600 / 24“	800 / 32"
a	405	555	705	855	1005	1210
b	177	206	235	265	294	330
c	496	650	802	987	1137	1336
d	900	1200	1500	1820	2120	2525
f	450	600	750	920	1070	1270
g	51	80	109	138	167	204
EB-IIA mit Konus / Stutzen**
DN	200 / 8"	300 / 12"	400 / 16"	500 / 20"	600 / 24"	800 / 32"
DN2	≤200 / 8"	≤300 / 12"	≤400 / 16"	≤500 / 20"	≤600 / 24"	≤800 / 32"
b*	401	456	535	614	693	830

Abmessungen in mm

** vorhandene DN/DN2 Kombinationen entnehmen Sie der folgenden Tabelle

DN/DN2 Kombinationen für EB mit Konus / Stutzen

Volumenstromdiagramme für EB-DN/DN2-IIA/IIB mit Konus auf Anfrage

DN	50 / 2“	80 / 3“	100 / 4“	150 / 6“	200 / 8“	300 / 12“	400 / 16“	500 / 20“	600 / 24“	800 / 32“
DN2
20 / ¾“	IIA / IIB	IIA / IIB	IIA / IIB	IIA / IIB
25 / 1“	IIA / IIB	IIA / IIB	IIA / IIB	IIA / IIB
32 / 1¼"	IIA / IIB	IIA / IIB	IIA / IIB	IIA / IIB
40 / 1½"	IIA / IIB	IIA / IIB	IIA / IIB	IIA / IIB
50 / 2“	IIA / IIB	IIA / IIB	IIA / IIB	IIA / IIB	IIA
65 / 2½“		IIA / IIB	IIA / IIB	IIA / IIB
80 / 3“		IIA / IIB	IIA / IIB	IIA / IIB	IIA	IIA
100 / 4“			IIA / IIB	IIA / IIB	IIA	IIA
125 / 5“				IIA / IIB	IIA
150 / 6“				IIA / IIB	IIA	IIA	IIA
200 / 8“					IIA	IIA	IIA	IIA	IIA
250 / 10“					IIA	IIA	IIA
300 / 12“							IIA	IIA	IIA
350 / 14“								IIA	IIA
400 / 16“								IIA	IIA	IIA
450 / 18“								IIA	IIA	IIA
500 / 20“									IIA	IIA
600 / 24“										IIA
700 / 28“										IIA

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D
≥ 0,50 mm	IIB	B

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1 (ohne Konus); EN 1092-1; Form B1 (mit Konus / Stutzen)

ASME B16.5 (ohne Konus); ASME B16.5 CL 150 R.F. (mit Konus / Stutzen)

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen drei Ausführungen zur Auswahl:

Ent- und Belüftungshaube in GrundausführungEB

Ent- und Belüftungshaube mit KonusEB - DN/DN2

Ent- und Belüftungshaube mit Konus und HeizmantelEB - H - DN/DN2

Weitere Sonderarmaturen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	A	B
Flanschring	Stahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl
Konus / Stutzen	Stahl	Edelstahl
Flammensicherung	A, B, C	B, C

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B	C
FLAMMENFILTER^® Käfig	Stahl	Edelstahl	Edelstahl / Hastelloy
FLAMMENFILTER^®	Edelstahl	Edelstahl	Hatselloy
Rippenring	Stahl	Edelstahl	Edelstahl / Hastelloy

Sonderwerkstoffe auf Anfrage

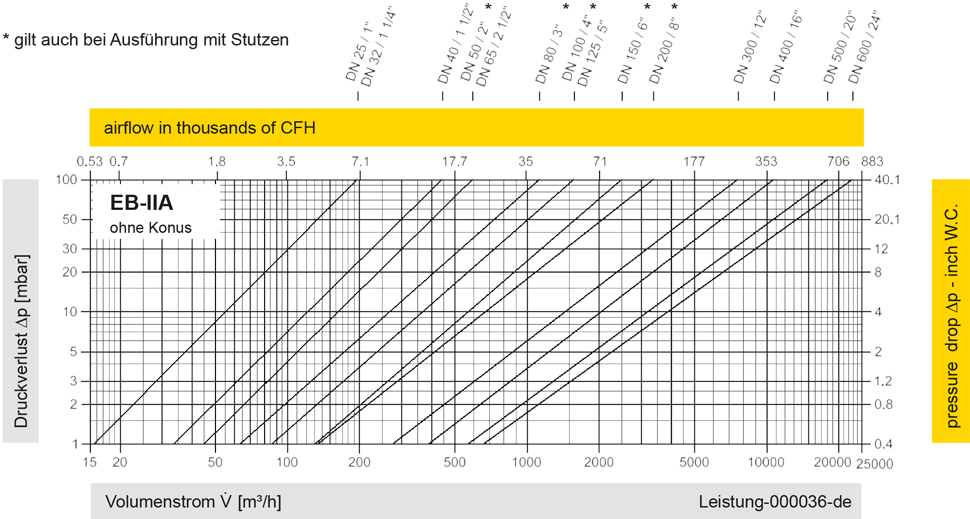

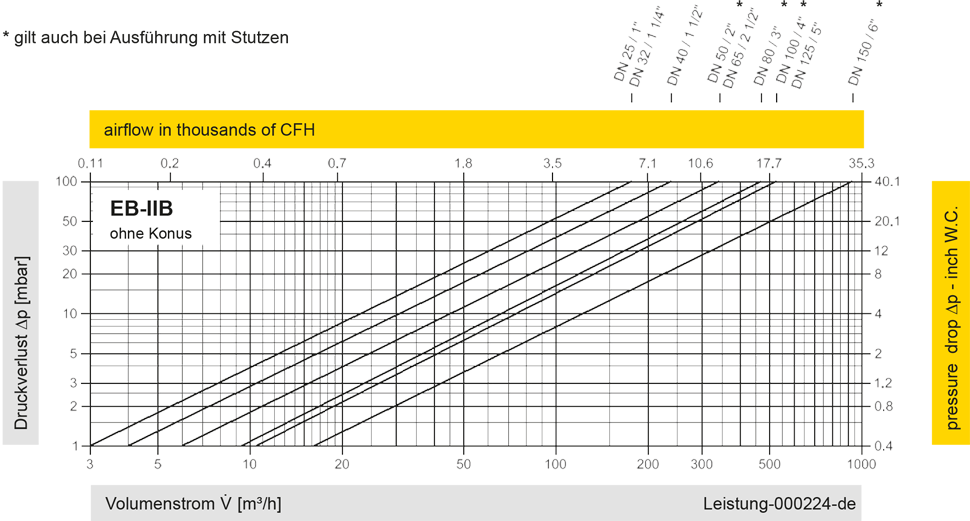

Volumenstromdiagramm

Hinweis: Volumenstromdiagramme für EB-DN/DN2-IIA/IIB mit Konus auf Anfrage

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

Anwendungen
