DA-SB-EO-P1,1

Name: DA-SB-EO-P1,1
Brand: PROTEGO
SKU: prod944844112795

Detonationsrohrsicherung für stabile Detonationen und Deflagrationen in Durchgangsausführung mit Stoßrohr, beidseitig wirkend

Angebot anfragen Ansprechpartner finden

Merkmale

Ethylenoxid/Luft-Gemischen

Weltweit erste Flammendurchschlagsicherung für Ethylenoxid, die auch mit Ethylenoxid/Luft-Gemischen getestet und zugelassen wurde

Optimierte Leistung

durch patentierten Shock Wave Guide Tube Effect (SWGTE)

Einsatz von patentierten Stoßrohes (SWGTE)

geringe Anzahl an FLAMMENFILTER® Scheiben durch Einsatz des patentierten Stoßrohres (SWGTE)

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®

Niedrige Kosten

niedrige Betriebs- und Lifecyclekosten

Ersatzteile

preiswerte Ersatzteile

Einfache Wartung

ohne Ausbau der FLAMMENFILTER®

Doppelseitige Wirkungsweise

sowie beliebige Durchströmungsrichtung (je nach Geräteauswahl) und Einbaulage

Funktion und Beschreibung

Detonationsrohrsicherungen mit Shock Wave Guide Tube Effect

Detonationsrohrsicherungenvom Typ PROTEGO® DA-SB-EO sind Flammendurchschlagsicherungen der neusten Generation. Auf der Basis strömungs- und explosionsdynamischer Berechnungen sowie den Erfahrungen aus jahrzehntelangen Feldversuchen wurde eine Baureihe entwickelt, die minimale Druckverluste bei maximaler Sicherheit bietet. Die Armatur nutzt den so genannten Shock Wave Guide Tube Effect (SWGTE) zur optimalen Entkopplung von Flammenfront und Stoßwelle. Dies führt dazu, dass die Detonationsrohrsicherung ohne klassischen Stoßfang auskommt und der Einsatz flammenlöschender Elemente auf ein Minimum reduziert wird.

Hauptbestandteil - PROTEGO® Flammensicherung

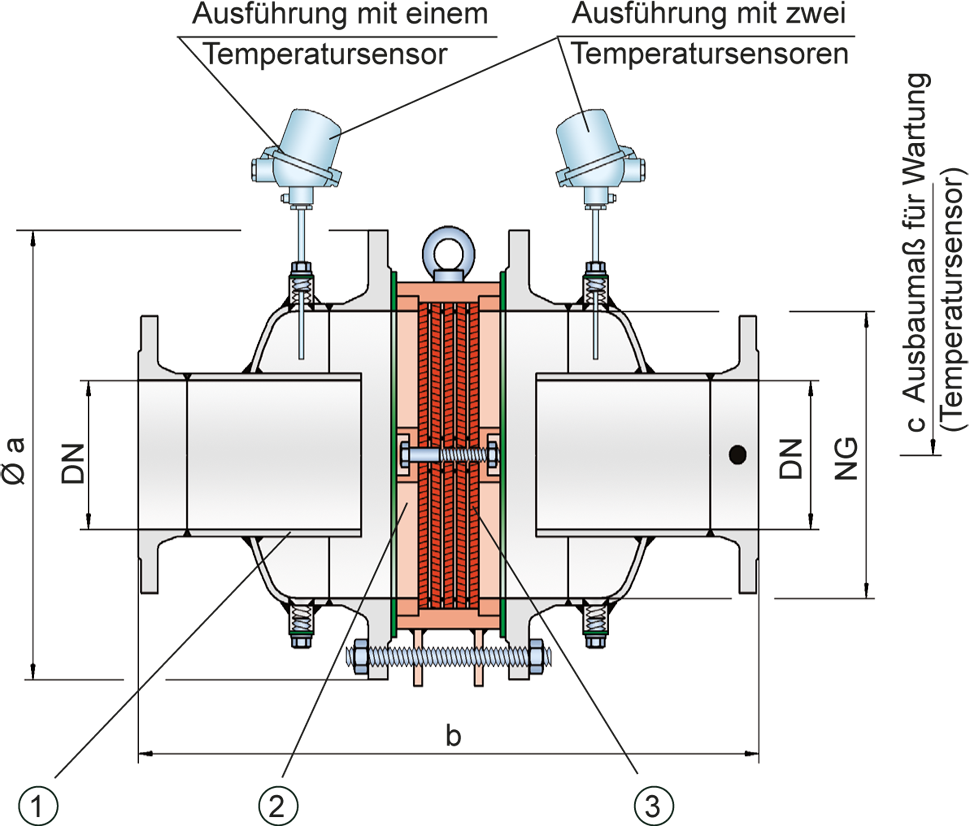

Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit bei Deflagrationen und stabilen Detonationen bei Ethylenoxid/Luft-Gemischen. Im Wesentlichen besteht die Sicherung aus zwei Gehäusehälften mit integriertem Stoßrohr (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER®(3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die modular aufgebaute PROTEGO® Flammensicherung.

Viele individuelle Zulassungen

Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht.

Produktdaten

Maßtabelle

Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

NG	150 / 6“	150 / 6“	200 / 8“	300 / 12“	400 / 16“
DN	≤50 / 2"	65, 80 / 2½", 3"	≤100 / 4"	≤150 / 6"	≤200 / 8"
a	285	285	340	445	565
b	400	400	500	638	700
c	500	500	520	570	620

Abmessungen in mm

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
≥ 0,59 mm	EO	EO

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

DN	≤50 / 2"	65, 80 / 2½", 3"	≤100 / 4"	≤150 / 6"	≤200 / 8"
NG	150 / 6''	150 / 6''	200 / 8''	300 / 12''	400 / 16''
Pmax	1,1	1,1	1,1	1,1	1,1

Pmax = maximal zulässiger Betriebsdruck in bar absolut

Zwischengrößen bis Pmax auf Anfrage
* Leistungskurven auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C

Tmaximal zulässige Betriebstemperatur in C°

höhere Betriebstemperaturen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	A	B	C
Gehäuse	Stahl	Edelstahl	Hastelloy
Heizmantel (DA-SB (T)-H-...)	Stahl	Edelstahl	Edelstahl
Dichtung	PTFE	PTFE	PTFE
Flammensicherung	A, B	B, C, D	D

Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE- Beschichtung geliefert werden.

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B	C	D
FLAMMENFILTER^® Käfig	Stahl	Edelstahl	Edelstahl	Hastelloy
FLAMMENFILTER^®*	Edelstahl	Edelstahl	Hastelloy	Hastelloy
Zwischenlagen	Edelstahl	Edelstahl	Hastelloy	Hastelloy

* die FLAMMENFILTER^® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.

Sonderwerkstoffe auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Volumenstromdiagramm

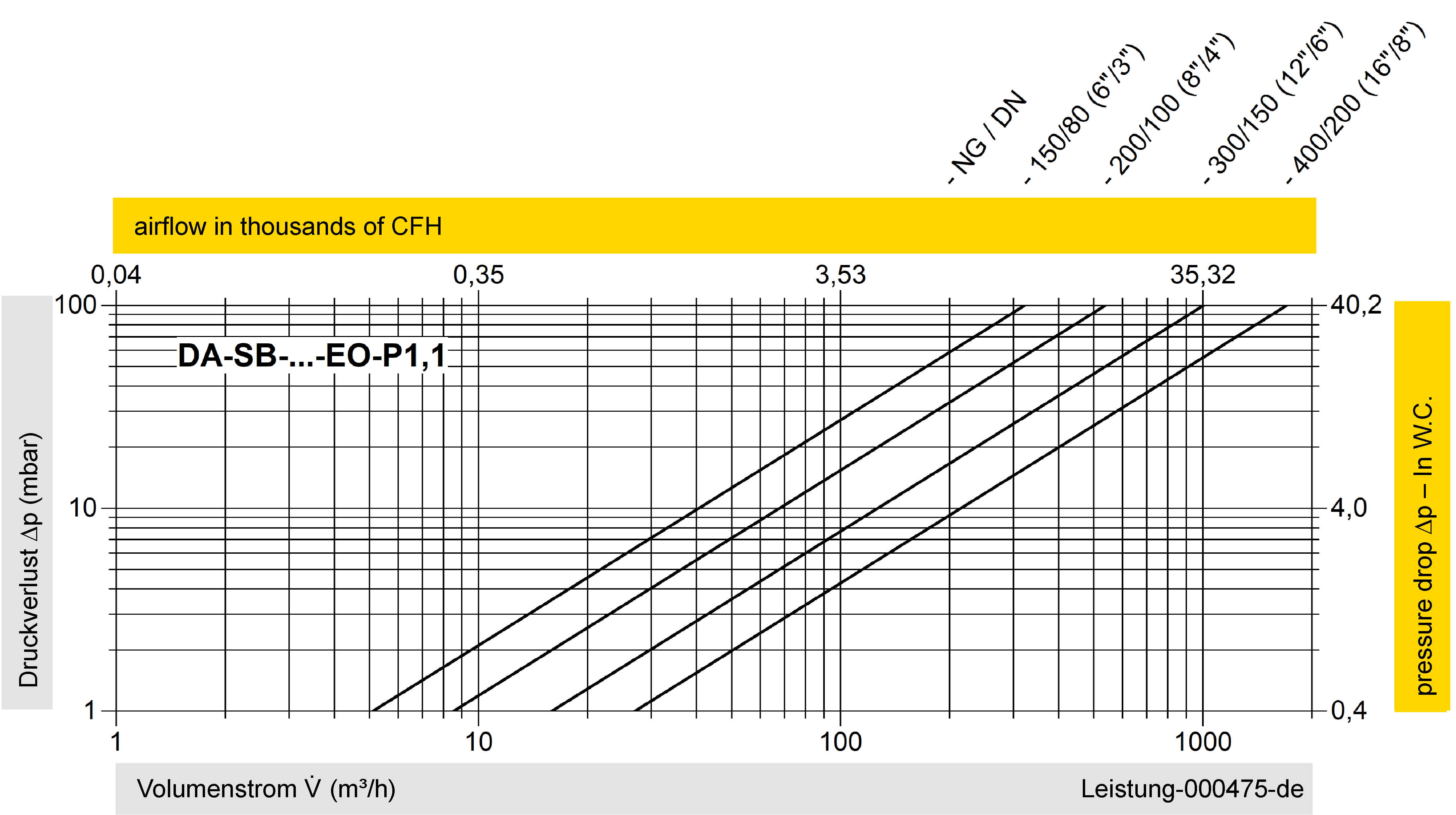

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
