Merkmale
Explosionsgeschützte Tankinhaltspeilungen
Einsetzbar bei liegenden Tanks, um explosionsgeschütze Tankinhaltspeilungen durchzuführen
Atmosphärische Deflagrationen
Bietet Sicherheit gegen atmosphärische Deflagrationen von Produktdampf/Luft-Gemischen
Maximale Durchlässigkeit
für Zweiphasengemische
Funktion und Beschreibung
Deflagrationssicheren Peilrohre

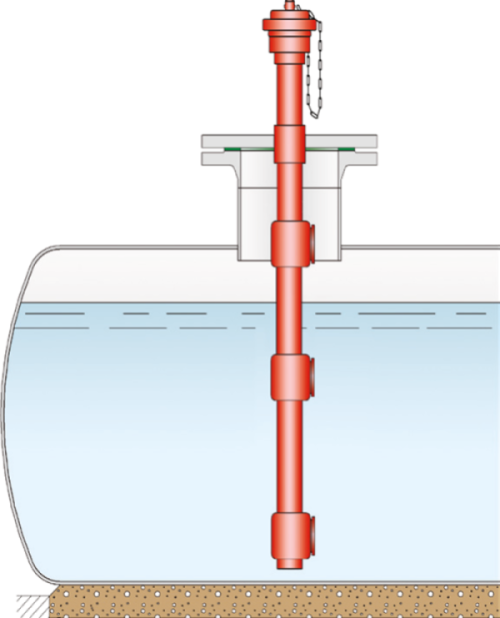

Die deflagrationssicheren Peilrohre mit integrierten Flammendurchschlagsicherungen, PROTEGO® PU, werden bei liegenden Tanks eingesetzt, um explosionsgeschützte Tankinhaltspeilungen durchzuführen. Die Peilrohre PROTEGO® PU bestehen aus dem Einhängerohr (1) mit den Flammendurchschlagssicherungen (2), die mit FLAMMENFILTER® (3) ausgerüstet sind, dem Aufsatzrohr (4), der Muffe (5) zum Einschweißen in den Stutzendeckel, sowie der Kappe (6). Die Anzahl der Flammendurchschlagssicherungen richtet sich nach der Länge des Peilrohres. Die max. Baulänge von 1,2 m für das Maß b und von 4,13 m für das Maß c sind zu beachten.
Flammendurchschlagssicherheit gegen atmosphärische Deflagrationen und Rohrdeflagrationen
Im normalen Betrieb sind die Peilrohre mit der Kappe verschlossen. Nur bei einer Tankinhaltspeilung bzw. Probeentnahme werden sie geöffnet. Bei dem Typ PROTEGO® PU handelt es sich um eine Ausführung, die Flammendurchschlagssicherheit gegen atmosphärische Deflagrationen und Rohrdeflagrationen von Gas/ bzw. Produktdampf/Luft-Gemischen von Stoffen der Explosionsgruppe IIB1 (Normspaltweite ≥ 0,85 mm) in allen zündfähigen Konzentrationsbereichen bis zu einer Betriebstemperatur von +60°C gewährleistet.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten
Maßtabelle

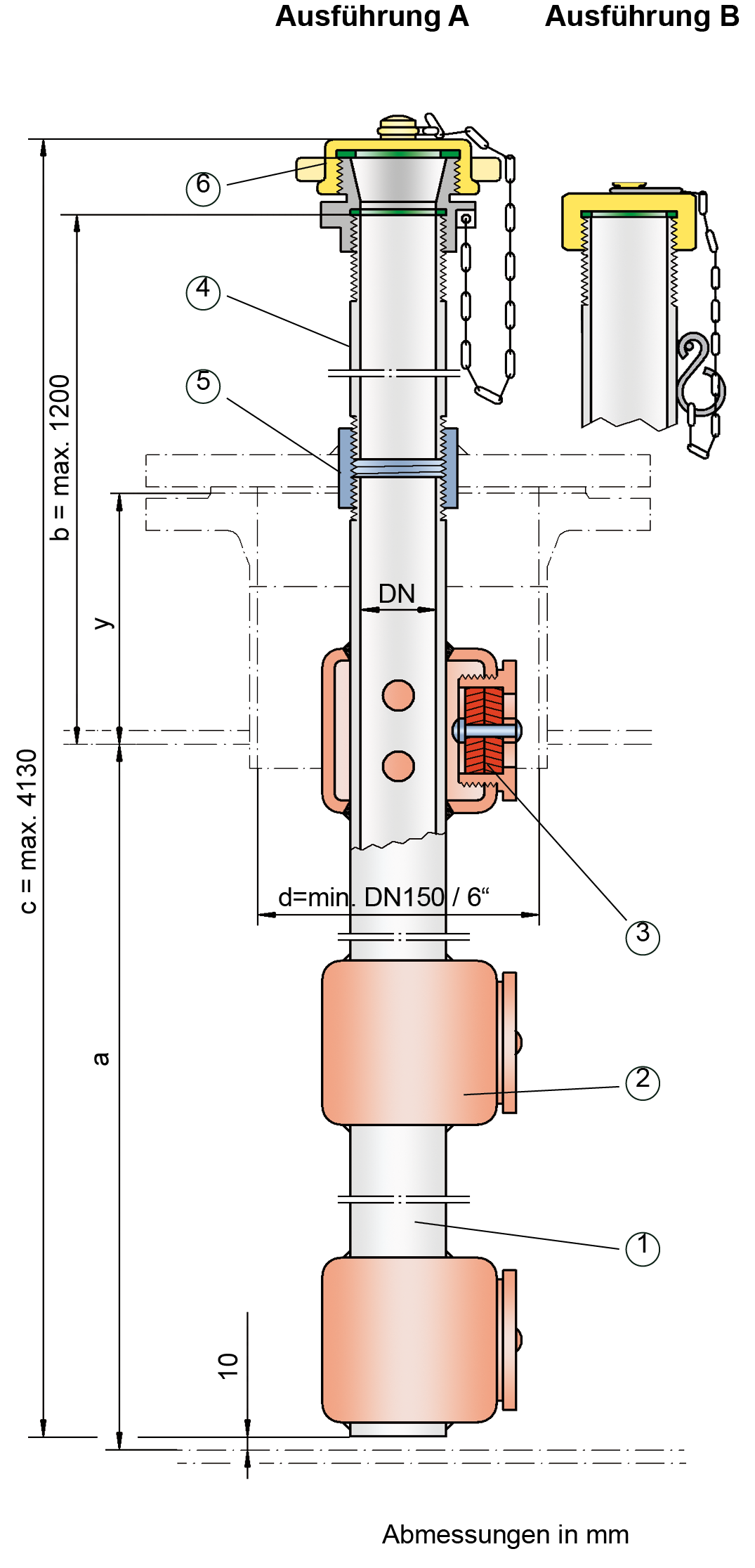

Die Maße a, b, y bei Bestellung bitte angeben
| DN | Mindestmaß d |
| 25 / 1" | 150 |
Abmessungen in mm
Materialauswahl
| Ausführung | A | B |
| Peilrohr | Stahl | Edelstahl |
| Einschweißmuffe | Stahl | Edelstahl |
| Schraubverschluss | Messing | Edelstahl |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
Das Aufsatzrohr ist bei Ausführung A (Stahl-Ausführung) mit Reduzierstück und Blindkappe - jeweils mit integrierter Dichtung sowie Kette - versehen. Bei Ausführung B (Edelstahl-Ausführung) wird das Aufsatzrohr mit der Sechskantkappe - über Kette und Drahtöse mit Haltering verbunden - verschlossen.
Auswahl und Auslegung
Die Auswahl der erforderlichen Nennweite erfolgt in Abhängigkeit von der Größe der Peileinrichtung bzw. der vorhandenen Nennweite des Anschlussstutzens. Die Maße a, b und y sind zur Festlegung der Anzahl der Deflagrationssicherungen anzugeben.Erforderliche Daten für die Auslegung
EinlagerungsproduktTankinnendurchmesser a (m)
Tankstutzenhöhe y (m)
Baulänge b (m), max. 1,2 m
Max. Baulänge für Maß c von 4,13 m beachten
Durchmesser Peilrohr DN
Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,85 mm | IIB1 | C |
Sonderabnahmen auf Anfrage
Die Peilrohre PROTEGO® PU dienen vor allem der Tankinhaltspeilung von liegenden Tanks mittels Peilstab oder Hanpeilgeräte, z.B. PROTEGO® H/P.
