DAZ-S

Detonationsrohrsicherungfür stabile Detonationen und Deflagrationen in Durchgangsausführung, einseitig wirkend

Features

Optimale Absicherung

für beliebige Wasserstoff/Luft- Gemische

Niedrige Kosten

niedrige Betriebs- und Lifecyclekosten

Erweiterter Anwendungsbereich

für höhere Betriebstemperaturen und -drücke

Temperatursenoren möglich

Einbau von Temperatursensoren (für G 1½" und G 2") möglich

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Funktion und Beschreibung

Detonationsrohrsicherungen mit Shock Wave Guide Tube Effect

Detonationsrohrsicherungen vom Typ PROTEGO® DA-SB sind Flammendurchschlagsicherungen der neusten Generation. Auf der Basis strömungs- und explosionsdynamischer Berechnungen sowie den Erfahrungen aus jahrzehntelangen Feldversuchen wurde eine Baureihe entwickelt, die minimale Druckverluste bei maximaler Sicherheit bietet. Die Armatur nutzt den so genannten Shock Wave Guide Tube Effect (SWGTE) zur optimalen Entkopplung von Flammenfront und Stoßwelle. Dies führt dazu, dass die Detonationsrohrsicherung ohne klassischen Stoßfang auskommt und der Einsatz flammenlöschender Elemente auf ein Minimum reduziert wird.

Hauptbestandteil - PROTEGO® Flammensicherung

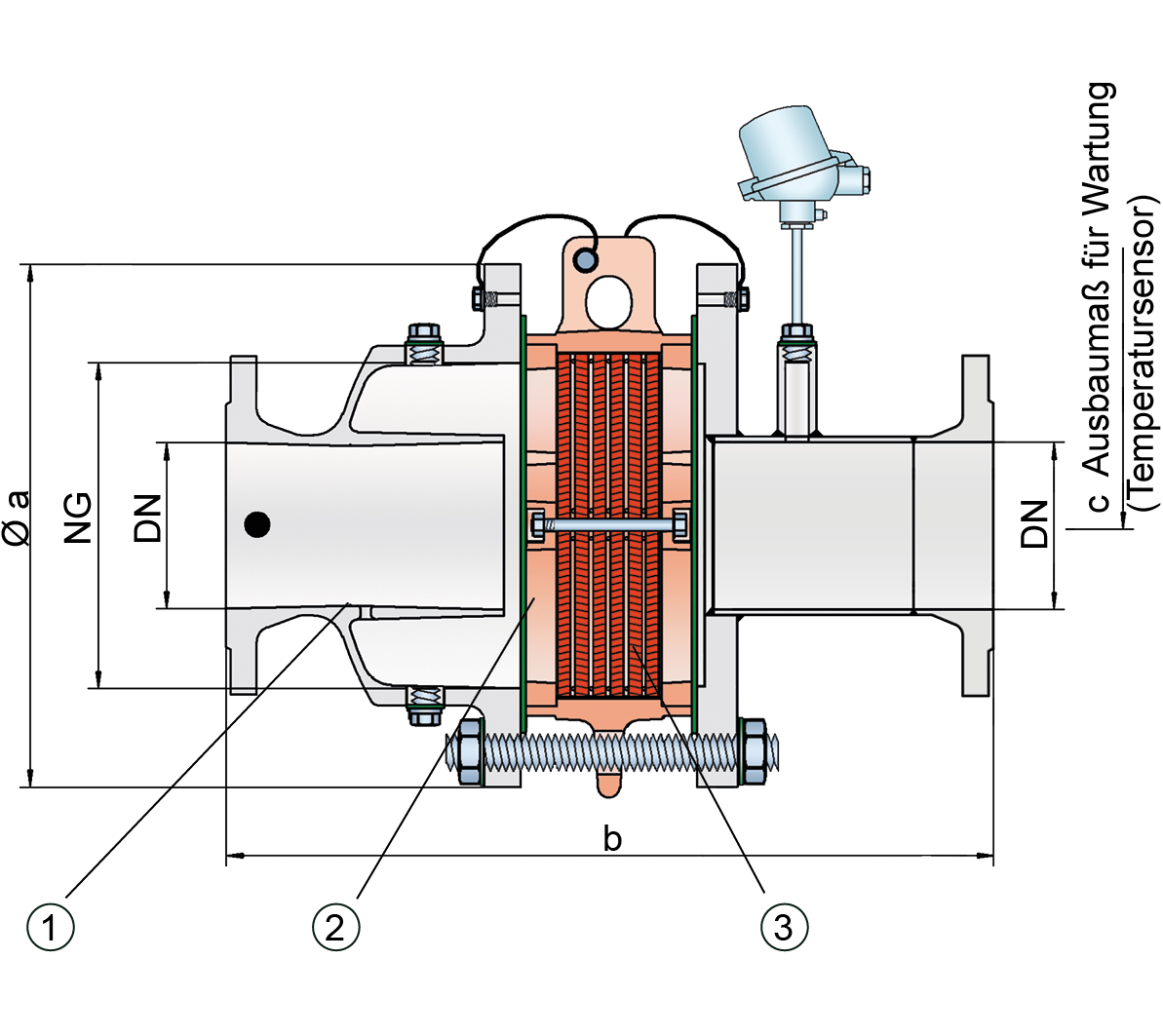

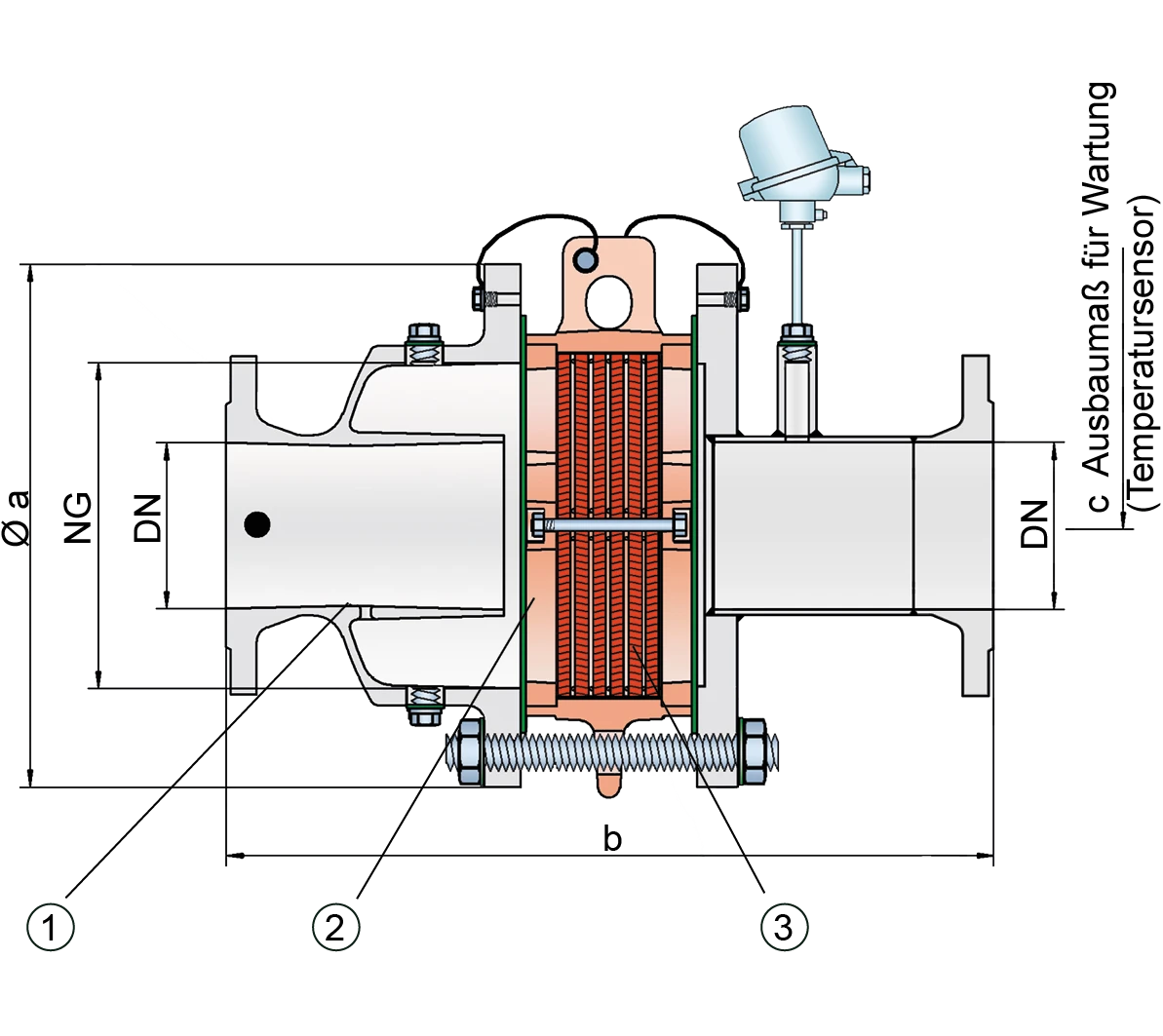

Die Armaturen sind symmetrisch aufgebaut und bieten bidirektionale Flammendurchschlagsicherheit bei Deflagrationen und stabilen Detonationen. Im Wesentlichen besteht die Sicherung aus zwei Gehäusehälften mit integriertem Stoßrohr (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Mehrere FLAMMENFILTER®(3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die modular aufgebaute PROTEGO® Flammensicherung. In Abhängigkeit von den Einsatzbedingungen der Armatur werden die Anzahl und die Spaltweite der FLAMMENFILTER® abgestimmt.

Viele individuelle Zulassungen

Durch Angabe der Betriebsparameter wie Temperatur, Druck und Explosionsgruppe bzw. Zusammensetzung des Mediums kann aus der Vielzahl der zugelassenen Geräte die optimale Detonationsrohrsicherung ausgewählt werden. Flammendurchschlagsicherungen vom Typ PROTEGO® DA-SB sind für alle Explosionsgruppen verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,1 bar absolut einsetzbar. Davon abweichend sind zahlreiche Geräte mit Sonderzulassungen für höhere Drücke (siehe Tabelle 3) und höhere Temperaturen erhältlich. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nenngrößen/Nennweiten (NG/DN) - Kombination benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
Weitere Nenngrößen/Nennweiten (NG/DN) - Kombinationen mit verbesserter Strömungsleistung auf Anfrage


NG		200 / 8"	300 / 12"
DN		≤100 / 4"	≤150 / 6"
a		340	445
b	IIC-P1,2-X2	-	640
	IIC-P1,2-X3	500	-
	IIC-P1,3	-	640
c		415	570

Abmessungen in mm

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
< 0,50 mm	IIC	B

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Kennzeichen	NG	200 / 8"	300 / 12"
	DN	≤100 / 4"	≤150 / 6''
IIC-P1,2-X2	Pmax	-	1,2
IIC-P1,2-X3	Pmax	1,2	-
IIC-P1,3	Pmax	-	1,3

Pmax = maximal zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Zwischengrößen bis Pmax auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C	≤ 180°C	≤ 200°C	Tmaximal zulässige Betriebstemperatur in C°
-	X2	X3	Kennzeichnung

Höhere Betriebstemperaturen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen drei Ausführungen zur Auswahl:

Detonationsrohrsicherung in der GrundausführungDAZ-S-

Detonationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer SeiteDAZ-S-T

Detonationsrohrsicherung mit Heizmantel auf AnfrageDAZ-S-H

Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer (Ex i II 1/2 G Ex ia IIC T1…T6 Ga/Gb)

Materialauswahl für Gehäuse

Ausführung	A	B
Gehäuse	Stahl	Edelstahl
Heizmantel (DAZ-S-(T)-H-...)	Stahl	Edelstahl
Dichtung	PTFE	PTFE
Flammensicherung	A, B	B

Das Gehäuse kann auch in Sonderwerkstoffen und Stahl mit ECTFE- Beschichtung geliefert werden.

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B
FLAMMENFILTER^® Käfig	Stahl	Edelstahl
FLAMMENFILTER^®*	Edelstahl	Edelstahl
Zwischenlagen	Edelstahl	Edelstahl

*Sonderwerkstoffe auf Anfrage

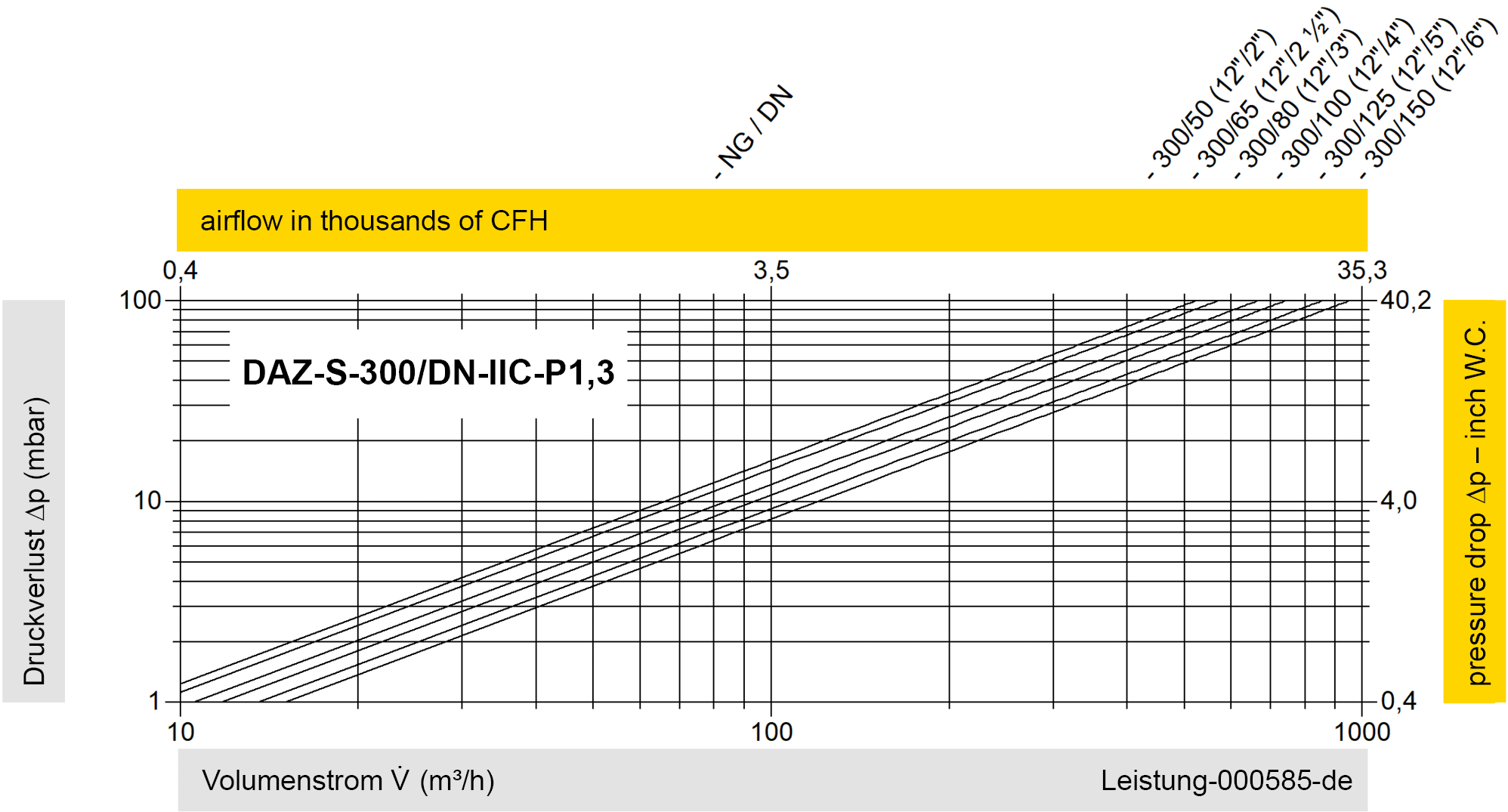

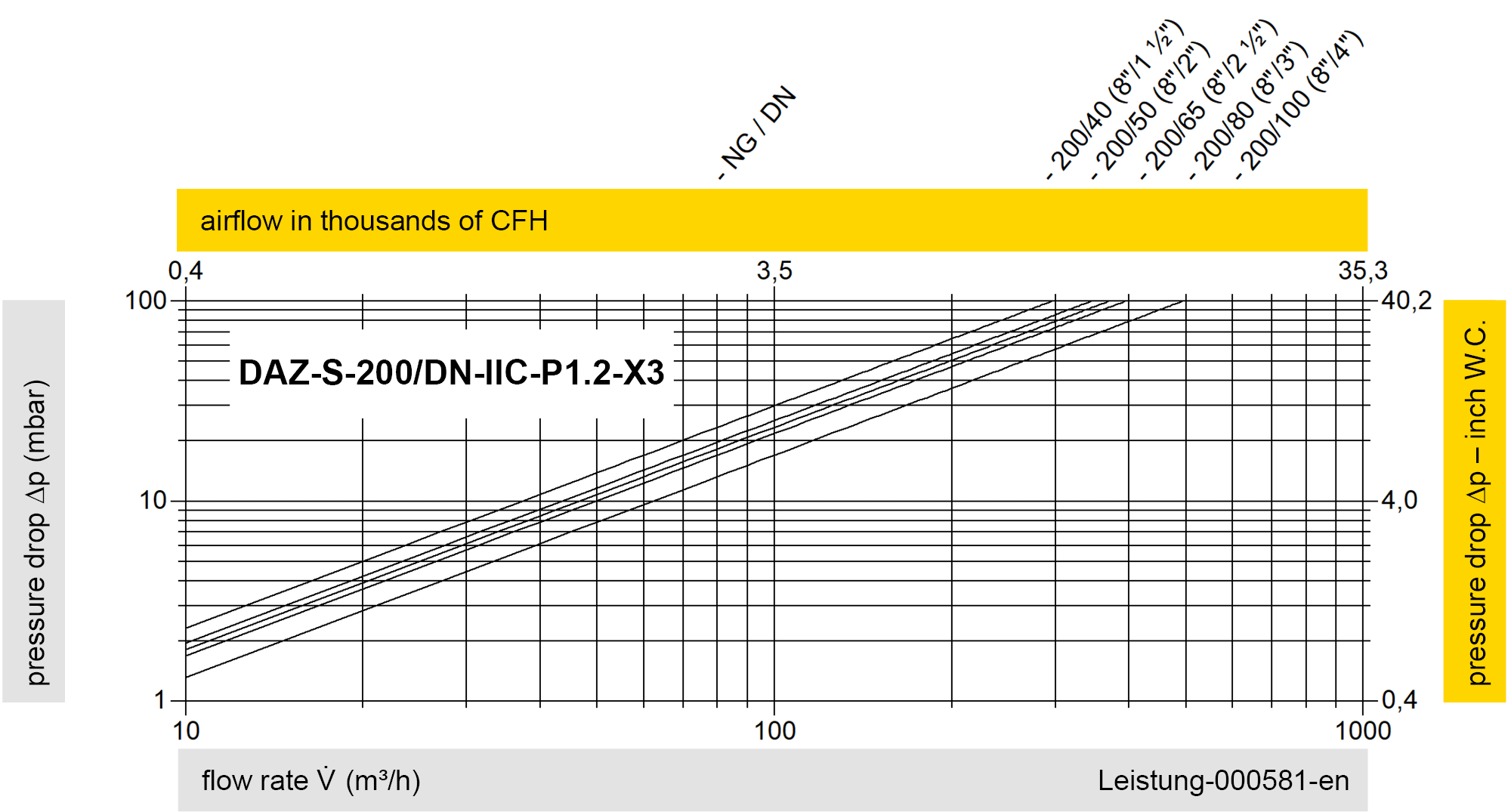

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
