FA-I-V, FA-I-P

Flammendurchschlagsicherungfür Vakuumpumpen, Verdichter und Ventilatoren

Features

Vielseitige Anwendungsmöglichkeiten

vielfältige und variable Einsatzmöglichkeiten

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Funktion und Beschreibung

Gegen eine Fortpflanzung der Explosionen

Flammendurchschlagsicherungen vom Typ PROTEGO® FA-I -V und PROTEGO® FA-I -P dienen Herstellern von Vakuumpumpen, Ventilatoren und Verdichtern zur Absicherung ihrer Maschinen. Durch die hohen Strömungsgeschwindigkeiten in den geringen Spaltmaßen dieser Maschinen kann es zu ungewollten Zündungen innerhalb der Gehäuse kommen. Als eine der sichersten Maßnahmen gegen eine Fortpflanzung der gelten Flammensicherungen, die auf der Unterdruck- und Druckseite der Maschine installiert werden.

Einmaliges Baukastensystem für optimierte Flammendurchschlagsicherungen

Mit den Armaturen vom Typ PROTEGO® FA-I-V für die Unterdruckseiten und Typ PROTEGO® FA-I-P für die Druckseite wird ein einmaliges Baukastensystem geliefert, welches jedem Hersteller einer Vakuumpumpe oder eines vergleichbaren Gerätes die Möglichkeit gibt, optimierte und angepasste Flammendurchschlagsicherungen zu verwenden. Bei der Auswahl der Armaturen werden Sie von unserem kompetenten Fachpersonal eingehend beraten und bei der Durchführung von Baumusterprüfungen unterstützt.

Hauptbestandteil - PROTEGO® Flammensicherung

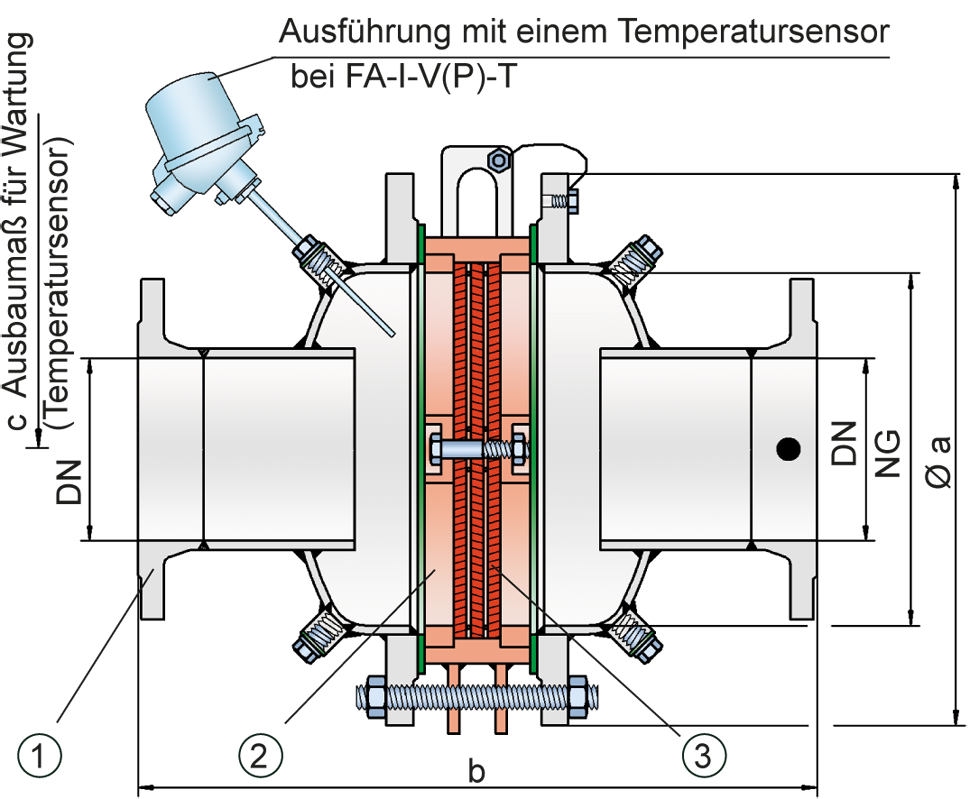

Die Armaturen vom Typ PROTEGO® FA-I-V und FA-I-P sind jeweils symmetrisch aufgebaut. Sie bestehen im Wesentlichen aus zwei Gehäusehälften (1) und der PROTEGO® Flammensicherung (2) in der Mitte. Die PROTEGO® Flammensicherung ist modular aufgebaut und besteht aus mehreren FLAMMENFILTERN® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig stabil eingefasst sind. In Abhängigkeit von den Einsatzbedingungen der Sicherung werden Anzahl und Spaltweite der FLAMMENFILTER® abgestimmt. Flammendurchschlagsicherungen vom Typ PROTEGO® FA-I-V und PROTEGO® FA-I-P können für alle Explosionsgruppen von IIA bis IIC sowie Sondergase wie z.B. Ethylenoxid zusammengestellt werden.

Produktdaten und Funktionen

Maßtabelle

Abmessungen in mm

Auswahl der Explosionsgruppe

Filterspaltweite	MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
0,7 mm	> 0,90 mm	IIA	D
0,5 mm	≥ 0,65 mm	IIB3	C
0,3 mm	≥ 0,50 mm	IIB	C
0,2 mm	< 0,50 mm	IIC	B

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

Ausführungsarten- und Spezifikation

Es stehen fünf Ausführungen zur Auswahl:

Flammendurchschlagsicherung für die Saugseite in GrundausführungFA-I -V - –

Flammendurchschlagsicherung für die Saugseite mit einem integrierten Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer SeiteFA-I -V - T

Flammendurchschlagsicherung für die Druckseite in GrundausführungFA-I -P - –

Flammendurchschlagsicherung für die Druckseite mit einem integrierten Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite (empfohlen)FA-I -P - T

Weitere Sonderarmaturen auf Anfrage
*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)

Materialauswahl für Gehäuse

Ausführung	A	B	C
Gehäuse	Stahl	Edelstahl	Hastelloy
Dichtung	PTFE	PTFE	PTFE
Flammensicherung	A, B	B	C

Das Gehäuse kann auch in Werkstoff Stahl mit ECTFE-Beschichtung geliefert werden.

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	C	D
FLAMMENFILTER^® Käfig	Stahl	Edelstahl	Hastelloy
FLAMMENFILTER^®*	Edelstahl	Edelstahl	Hastelloy
Zwischenlagen	Edelstahl	Edelstahl	Hastelloy

* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäuse- bzw. Käfigwerkstoffe lieferbar.
