EV/VS, EV/VD
Flammensicherungfür Vakuumpumpen, Verdichter und Ventilatoren
Features
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®
Unterschiedliche Baureihen
erlauben über die Fläche der FLAMMENFILTER® skalierbaren Druckverlust
Ersatzteile
preiswerte Flammendurchschlagsicherung/Ersatzteile
Vielseitige Anwendungsmöglichkeiten
vielfältige und variable Einsatzmöglichkeiten
Verwendung von Edelstahl oder Hastelloy
alle funktionsrelevanten und produktberührten Teile aus Edelstahl oder Hastelloy gefertigt
Temperatursenoren möglich
Einbau von Temperatursensoren (für G 1½" und G 2") möglich
Funktion und Beschreibung
Gegen eine Fortpflanzung der Explosionen
Flammensicherungen vom Typ PROTEGO® EV/VS und PROTEGO® EV/VD dienen Herstellern von Vakuumpumpen, Ventilatoren und Verdichtern zur preiswerten Absicherung ihrer Maschinen. Durch die hohen Strömungsgeschwindigkeiten in den geringen Spaltmaßen dieser Maschinen kann es zu ungewollten Zündungen innerhalb der
Gehäuse
Gehäuse
A housing is a solid shell, which surrounds a content, either protecting the content from external influences, or protecting the environment from the content.
kommen. Als eine der sichersten Maßnahmen gegen eine Fortpflanzung der
Explosion
Explosion
Abrupt oxidation or decomposition reaction producing an increase in temperature, pressure, or in both simultaneously.
gelten Flammensicherungen, die auf der Einlass- und Auslassseite der Maschinen installiert werden
Hauptbestandteil - PROTEGO® Flammensicherung
Die Flammensicherungen vom Typ PROTEGO® EV/VS für Einlass (Unterdruckseite) und Typ PROTEGO® EV/VD für den Auslass (Überdruckseite) sind reine Flammensicherungen ohne Gehäuse für den Ein- bzw. Auslauf. Die jeweilige PROTEGO®
Flammensicherung
Flammensicherung
Flame arrester casing with FLAMEFILTER® set.
wird als Baukastensystem geliefert, welches jedem Hersteller eines Ventilators, einer Vakuumpumpe oder eines vergleichbaren Gerätes die Möglichkeit gibt, optimierte, angepasste und preiswerte Flammensicherungen zu verwenden. Bei der Auswahl der Armaturen werden Sie von unserem kompetenten Fachpersonal eingehend beraten und bei der Durchführung von Baumusterprüfungen unterstützt.
Für Explosionsgruppen IIA bis IIC
Die Flammensicherungen vom Typ PROTEGO® EV/VS und PROTEGO® EV/VD sind modular aufgebaut und bestehen aus mehreren FLAMMENFILTERN® (1) und Zwischenlagen, die in einem
FLAMMENFILTER® Käfig
FLAMMENFILTER® Käfig
Enclosure for FLAMEFILTER® including insert rings.
(2) stabil eingefasst sind. In Abhängigkeit von den Einsatzbedingungen der Sicherung werden die Anzahl und die Spaltweite der FLAMMENFILTER® abgestimmt. Standardmäßig verfügen beide Ausführungen über einen Einschraubstutzen für Temperatursensoren. Flammensicherungen vom Typ PROTEGO® EV/VS und PROTEGO® EV/VD können für alle Explosionsgruppen von IIA bis IIC sowie für Sondergase wie z.B. Ethylenoxid zusammengestellt werden.
Produktdaten und Funktionen

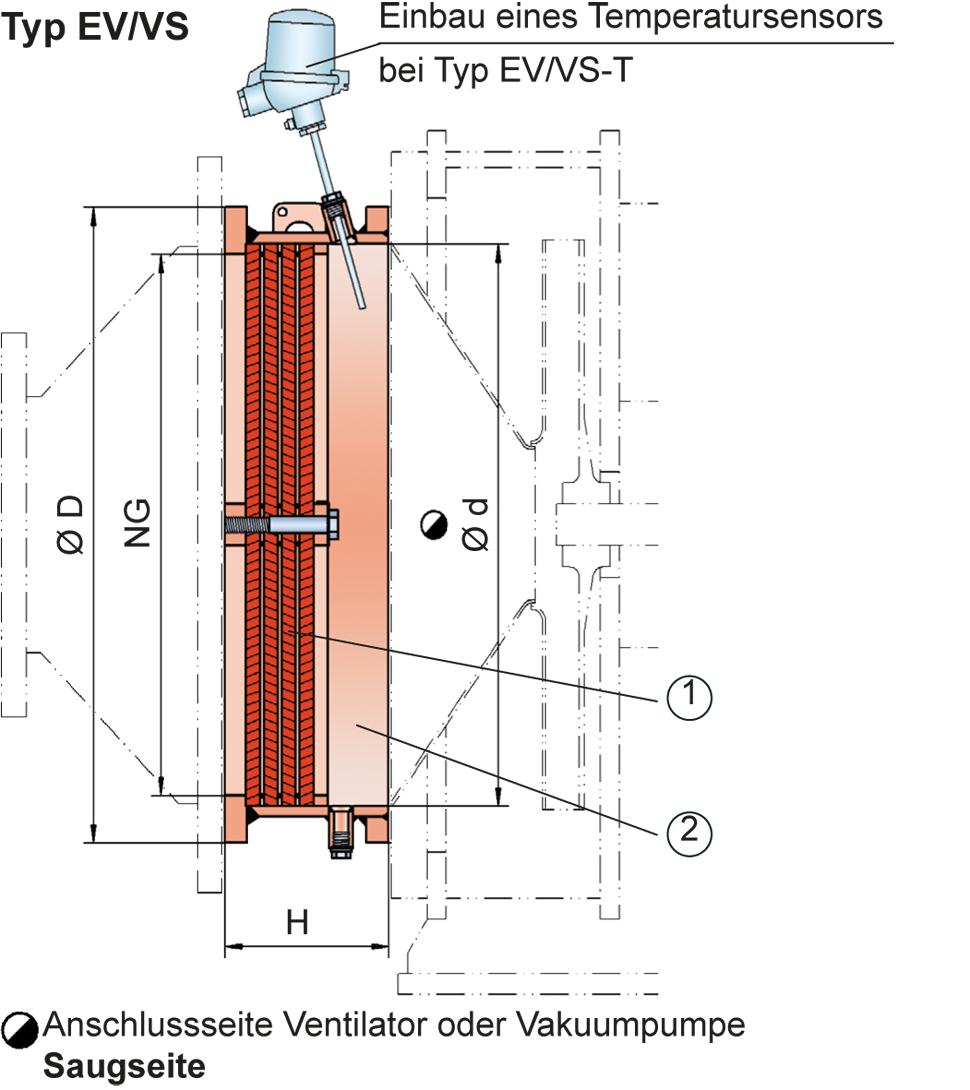

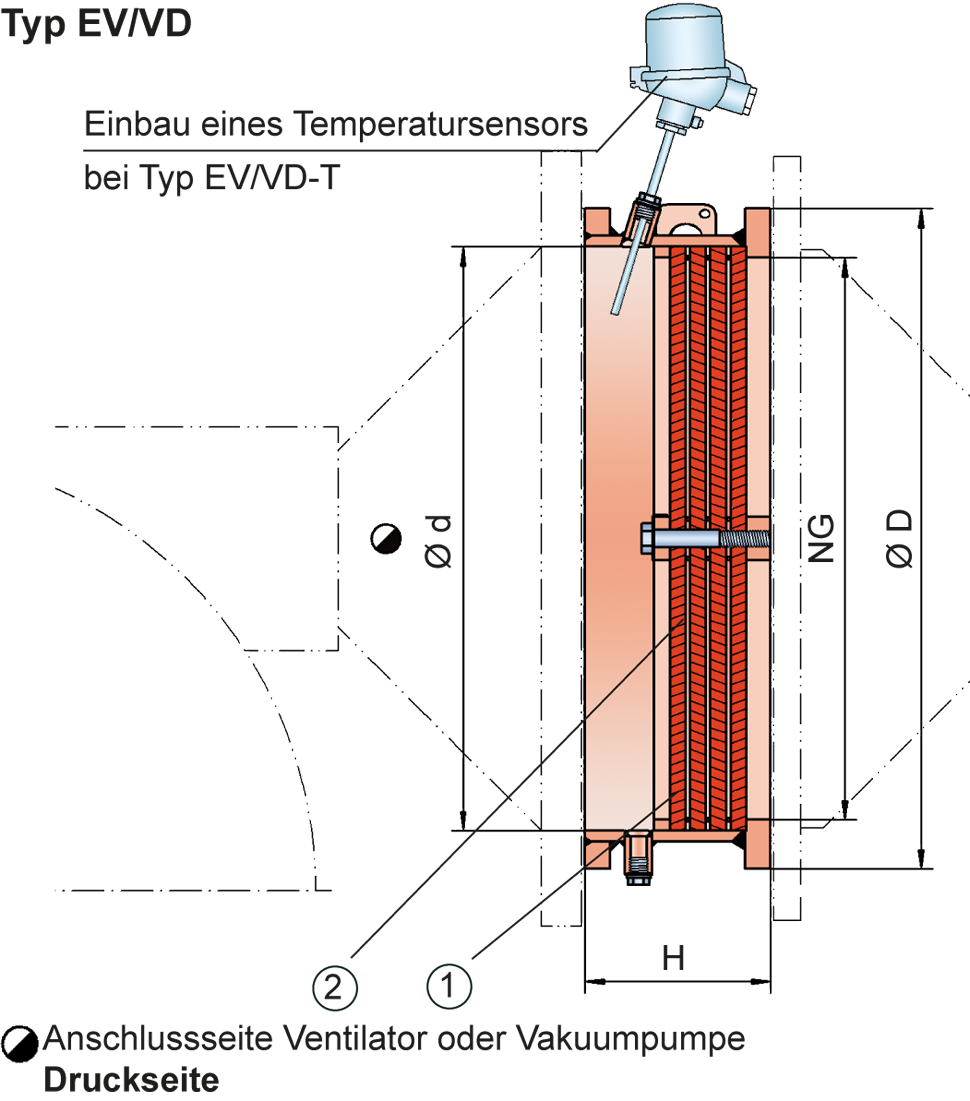

Maßtabelle
Abmessungen in mm
Auswahl der Filterspaltweite
| Filterspaltweite |
| 0,7 mm |
| 0,5 mm |
| 0,3 mm |
| 0,2 mm |
Bei Fragen zur Auswahl der FLAMMENFILTER® (Anzahl und Spaltweite) kontaktieren sie unser geschultes Fachpersonal.
Ausführungsarten- und Spezifikation
Es stehen vier Ausführungen zur Auswahl:Flammensicherung für die Saugseite in GrundausführungEV/VS –
Flammensicherung für die Saugseite mit integriertem
Temperatursensor
Temperatursensor
Temperature sensor for monitoring the temperature.
* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer SeiteEV/VS- T
Flammensicherung für die Druckseite in GrundausführungEV/VD –
Flammensicherung für die Druckseite mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer SeiteEV/VD- T
*Widerstandsthermometer für Gerätegruppe II, Kategorie (1) 2 (GII Kat. (1) 2)
Material der Flammensicherung
| Ausführung | A | B | C |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl | Hastelloy |
| Dichtung Dichtung A seal prevents or limits unwanted transfer of product from one container to another. Seal is used as superordinate term for all types of sealing elements. | PTFE | PTFE | PTFE |
| FLAMMENFILTER® Satz FLAMMENFILTER® Satz The FLAMEFILTER® set is a combination of FLAMEFILTER® elements and spacers. | A, B | B | C |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C | D |
| FLAMMENFILTER®* | Edelstahl | Edelstahl | Hastelloy |
| Zwischenlagen | Edelstahl | Edelstahl | Hastelloy |
* die FLAMMENFILTER® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Käfigwerkstoffe lieferbar.
Sonderwerkstoffe auf Anfrage
Anwendungen
