BR/TS-80-IIB3
Detonationssicherungfür Tankschiffe und Behälter
Features
Erfüllt alle Anforderungen der ADN*
* Europäisches Übereinkommen über die internationale Beförderung von gefährlichen Gütern auf Binnenwasserstraßen
Berechnung von Be- und Entladeraten
Bei der Berechnung von Be- und Entladeraten erhalten Sie unsere Unterstützung
Notentlüftung
durch flexibel gelagerte PROTEGO® Flammensicherung ermöglicht auch den Einsatz bei ungünstiger Witterung sowie stark verunreinigten Produkten
Flache Bauform
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®
Ersatzteile
preiswerte Flammendurchschlagsicherung/Ersatzteile
Für brennbare Flüssigkeiten
anwendbar für nahezu alle brennbaren Flüssigkeiten
Wartungs- und Reinigungsöffnung
Als Wartungs- und Reinigungsöffnung nutzbar
Funktion und Beschreibung

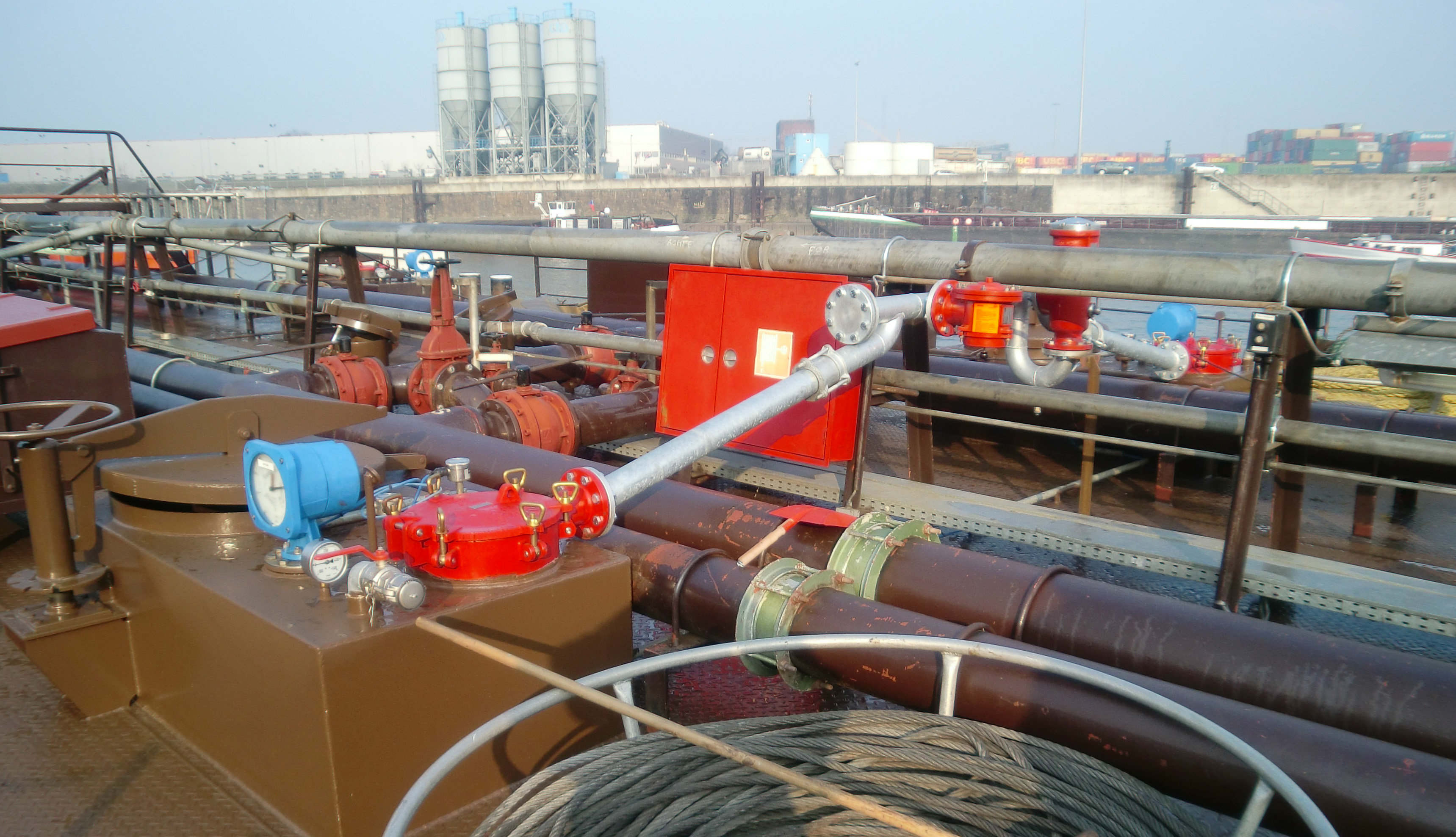

Absicherung von Tankschiffen und Behältern
Die Detonationssicherung vom Typ PROTEGO® BR/TS-80-IIB3 wurde speziell zur Absicherung von Tankschiffen entwickelt und kann auch zur Absicherung von Behältern genutzt werden. Eingesetzt werden die Geräte insbesondere auf Binnentankschiffen und Tankern für den küstennahen Verkehr. Die Armatur wird auf dem Tank bzw. auf einem mit dem Tank verbunden Rohrstück der Nennweite 250 installiert und mit der Gaspendelleitung (DN 80) verbunden. Die einzelnen Tanks, die über die Gaspendelleitung verbunden sind, werden so durch die Detonationssicherungen explosionstechnisch entkoppelt und geschützt.

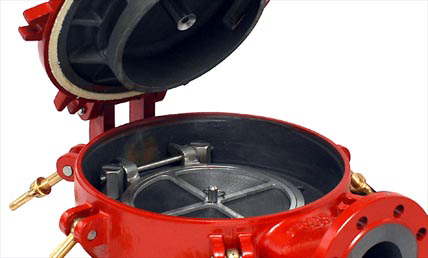

Hauptbestandteil - PROTEGO® Flammensicherung

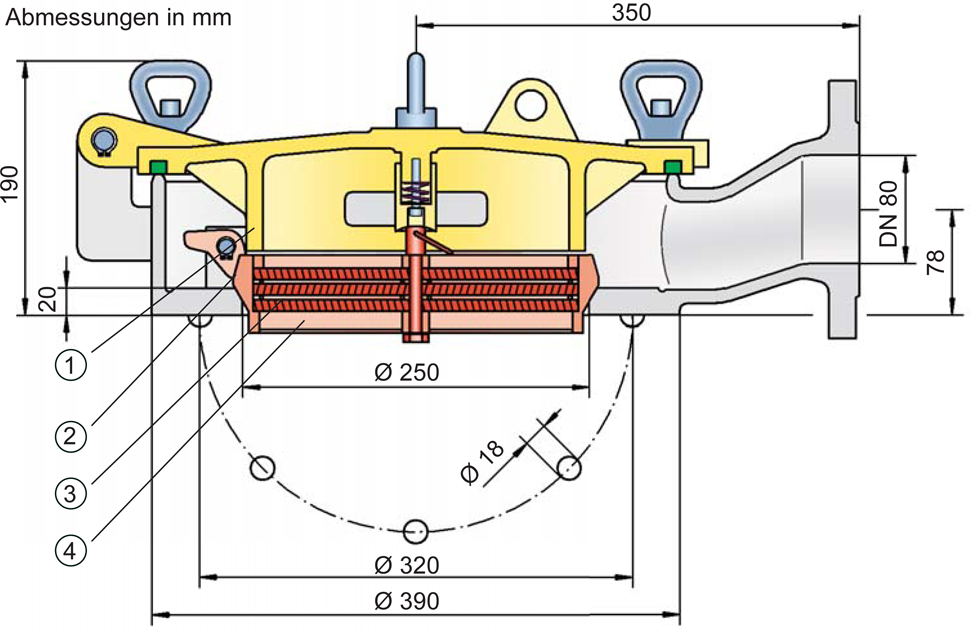

Die Armatur bietet unidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Sicherung aus einem Stoßfang (1) und der PROTEGO® Flammensicherung (2). Mehrere FLAMMENFILTER® (3) und Zwischenlagen, die in einem FLAMMENFILTER® Käfig (4) stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung. Die PROTEGO® Flammensicherung ist beweglich gelagert und kann für Wartungszwecke zur Seite geklappt werden. Hauptziel dieser flexiblen Konstruktion ist, dass bei Eisbildung auf der PROTEGO® Flammensicherung bzw. bei kristallisierenden, den FLAMMENFILTER® zusetzenden Produkten eine Notent und -belüftung des Tankes erfolgen kann.
Für Explosionsgruppen IIA bis IIB3
Die Flammendurchschlagsicherung vom Typ PROTEGO® BR/TS kann für die Explosionsgruppen IIA bis IIB3 eingesetzt werden.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 1,55 bar absolut einsetzbar und erfüllt alle Bedingungen des ADN* für Gefahrguttransporte auf europäischen Binnengewässern.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie sowie durch Klassifikationsgesellschaften besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten und Funktionen
Materialauswahl für Gehäuse
| Ausführung | A | B |
| Gehäuse | Stahl | Edelstahl |
| Deckel | Stahl | Edelstahl |
| Dichtung | Tankatite | Tankatite |
| Flammensicherung | A | A |
Materialauswahl der Flammensicherung
| Ausführung | A |
| FLAMMENFILTER® Käfig | Edelstahl |
| FLAMMENFILTER® | Edelstahl |
| Zwischenlagen | Edelstahl |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

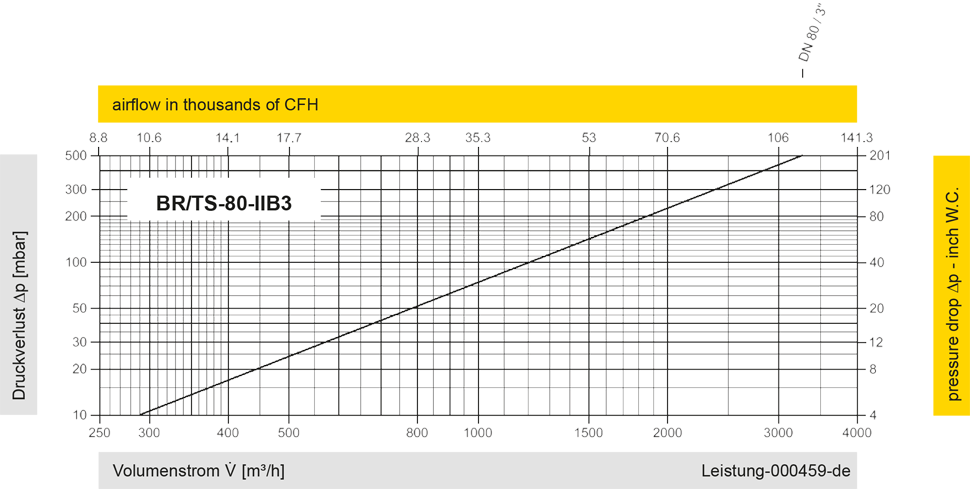

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
