BE/HK-E-IIB3

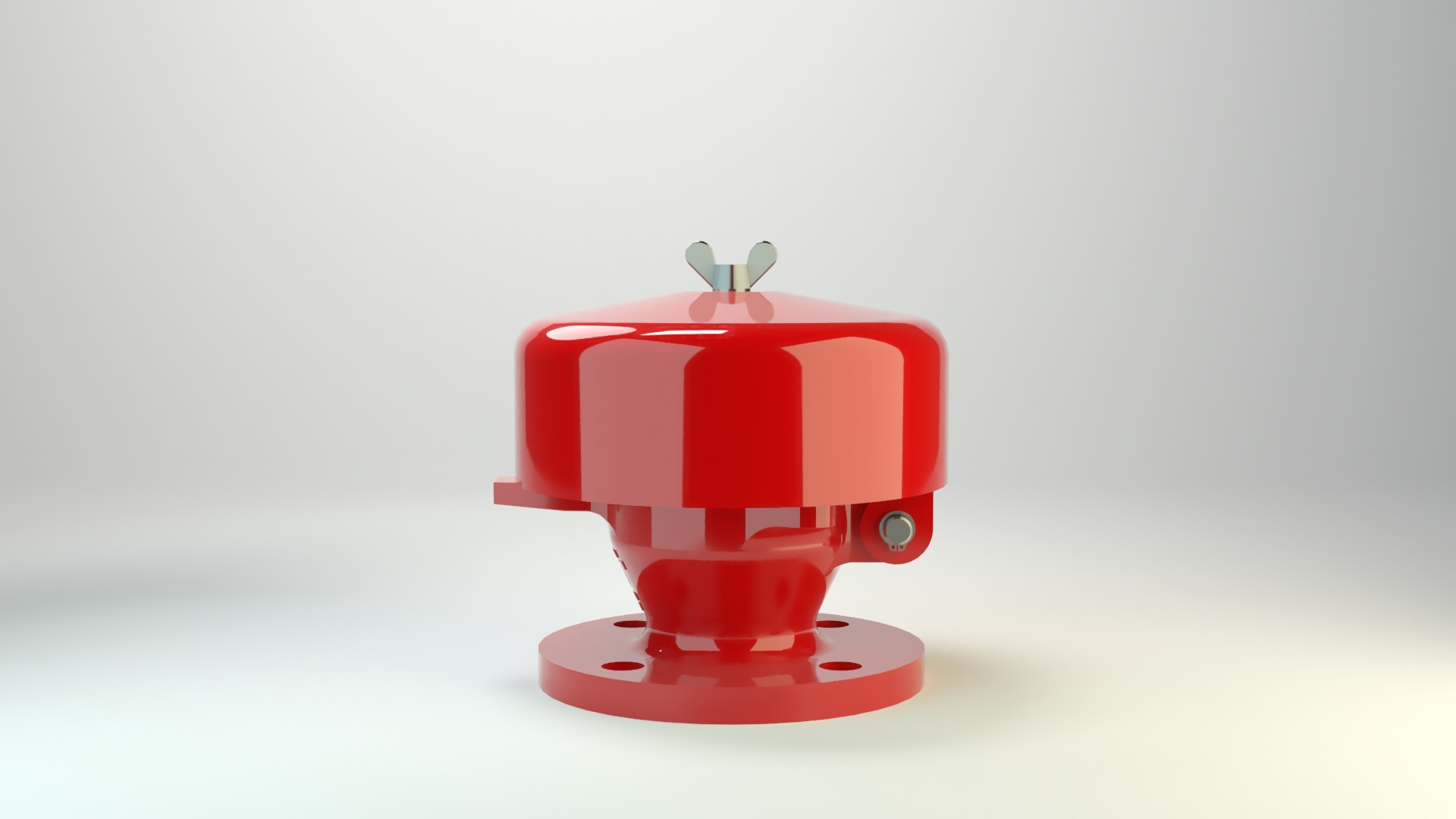

Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube

Features

Dauerbrandsicherheit
für Alkohole sowie Kohlenwasserstoffe bis Explosionsgruppe IIB3
Geeignet für See- und Binnentanker
entwickelt für See- und Binnentankschiffe sowie Landanlagen
Umfassender Wetterschutz
Wetterschutzhaube Wetterschutzhaube A weather hood is a cover to protect the internal components of a device from environmental influences. mit Schutzgitter Schutzgitter Protective grating is used as a barrier against humans, animals, or debris, while still allowing flow of gases schützt die PROTEGO® Flammensicherung Flammensicherung Flame arrester casing with FLAMEFILTER® set. vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
Sichtbare Brandanzeige durch kippbare Wetterschutzhaube

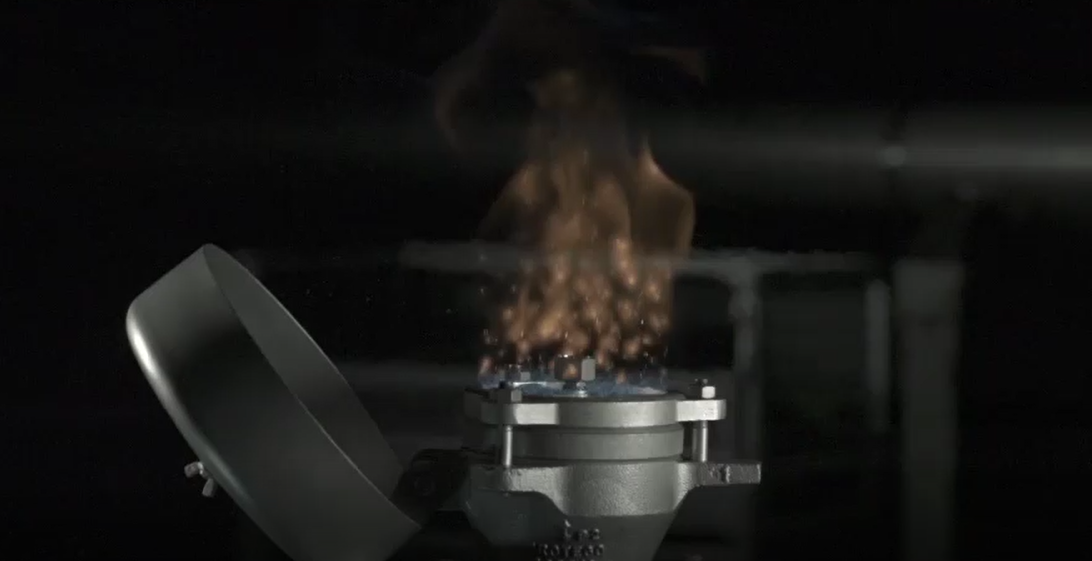

im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
Chemisch beständig
zentral angeordnetes Schmelzelement Schmelzelement The melting element is a component that consists of a housing with a lower and upper part. ist chemisch beständig
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®
Ersatzteile
preiswerte Flammendurchschlagsicherung/Ersatzteile
Funktion und Beschreibung

Absicherung von Ethanol und Alkoholen in drucklosen Anlagen und Behältern

Die Ent- und Belüftungshaube des Typs PROTEGO® BE-HK-E-IIB3 wurde speziell für die Absicherung von Ethanol und Alkohohlen in drucklosen Anlagen und Behältern entwickelt. Der Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand Dauerbrand Stabilized burning for an unlimited time. . Die Armatur Armatur A device is a pipe component that influences the media flow by opening, closing, or partially shutting off the flow channel or by dividing or mixing the media flow. wird bevorzugt auf Ansaug- und Entlüftungsleitungen von drucklosen Anlagen und Behältern sowie auf Binnentankschiffen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration.

Hauptbestandteil - PROTEGO® Flammensicherung

Geräte Geräte Machines, appliances, fixed or mobile devices, control parts and accessories, and warning and prevention systems, whether separate or combined, intended for the generation, transfer, storage, measurement, control, and conversion of energy, and for the processing of materials, which have their own potential source of ignition and may cause an explosion. vom Typ PROTEGO® BE-HK-E-IIB3 bestehen im Wesentlichen aus einem Gehäuse Gehäuse A housing is a solid shell, which surrounds a content, either protecting the content from external influences, or protecting the environment from the content. (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur ist mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig FLAMMENFILTER® Käfig Enclosure for FLAMEFILTER® including insert rings. stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.

Für Explosionsgruppe IIB3

Flammendurchschlagsicherungen vom Typ BE/HK-E sind für Kohlenwasserstoffe der Explosionsgruppe IIB3 sowie Alkohole verfügbar. Die Standardausführung ist bis zu einer Betriebstemperatur Betriebstemperatur Temperature reached when the equipment is operating under design conditions. von +60°C einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassung gemäß IMO MSC/Circular 677 und 1009 sowie IMO MSC.1/Circular 1324 und 1325. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten und Funktionen

Auswahl der Explosionsgruppe

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,65 mmIIB3C

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen zwei Ausführungen zur Auswahl:
Ent- und Belüftungshaube in GrundausführungBE/HK-E - –
Ent- und Belüftungshaube mit HeizmantelBE/HK-E - H

Weitere Sonderarmaturen auf Anfrage

Materialauswahl für Gehäuse

AusführungBCD
GehäuseStahlEdelstahlHastelloy
AbdeckhaubeStahlEdelstahlEdelstahl / ECTFE
FlammensicherungAA, CC

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung AC
FLAMMENFILTER® Käfig Edelstahl Edelstahl
FLAMMENFILTER® Edelstahl Hastelloy
Zwischenlage Zwischenlage The spacer is a component that is generally used in a PROTEGO® flame arrester as a spacer within the FLAMEFILTER® se EdelstahlHastelloy

Sonderwerkstoffe auf Anfrage

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
