VD-SV-EB

Über- und Unterdruckventildeflagrations- und dauerbrandsicher

Features

10% Technologie

für geringste Drucksteigerung bis zum Vollhub

Extreme Dichtheit

und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen

Optimierte Druckhaltung

Ansprechdruck aufgrund der 10%-Technologie nahe beim Öffnungsdruck, dadurch optimierte Druckhaltung im System gegenüber Ventilen, die mit konventioneller 40%- oder 100%- Technologie arbeiten

Effizienteres Öffnen und Schließen

dieses Ventil öffnet später und schließt früher als konventionelle Ventile

Schutz vor Witterungseinflüssen

Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen

Als Schutzsystem nach ATEX

im explosionsgefährdeten Bereich einsetzbar

Sicherheit bei Dauerbrand

Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Integierte Flammensicherung

Flammensicherung im Ventil integriert, spart Platz, Gewicht und Kosten

Funktion und Beschreibung

Kombiniertes Über- und Unterdruckventil

Das deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® VD-SV-EB ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil für große Strömungsleistungen mit integrierter Flammendurchschlagsicherung PROTEGO® EB. Es wird vor allem als Armatur zur flammendurchschlagsicheren Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Über- und Unterdruck bzw. verhindert Lufteintritt und unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen sowie einen lang anhaltenden Abbrand - Dauerbrand.

10%-Technologie

Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil des Typs VD-SV-EB ist für Stoffe der Explosionsgruppe IIA verfügbar. Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung den Öffnungsdruck. Diese einzigartige 10%-Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen Tankdruck liegt. Dieses Öffnungsverhalten ist typisch für Sicherheitsventile. Nach einer jahrelangen Entwicklungsarbeit ist es gelungen, dies auch bei niedrigen Drücken zu erfüllen.

Hoch entwickelten Fertigungstechnologie

Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgeführt bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.

Hauptbestandteil - PROTEGO® Flammensicherung

Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte Flammendurchschlagsicherung PROTEGO® EB (3) ein Rückzünden in den Tank. Strömt weiteres Gemisch nach, hält die PROTEGO® Flammensicherung einem Dauerbrand stand. Dadurch ist das Ventil geschützt und erfüllt auch im Falle eines Dauerbandes seine Funktion. Die federnd aufgehängte Wetterschutzhaube klappt auf, sobald das Schmelzelement (4) diese freigibt.

Viele individuelle Zulassungen

Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau-Norm EN 14015 – Anhang L und ISO 28300 (API 2000). EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

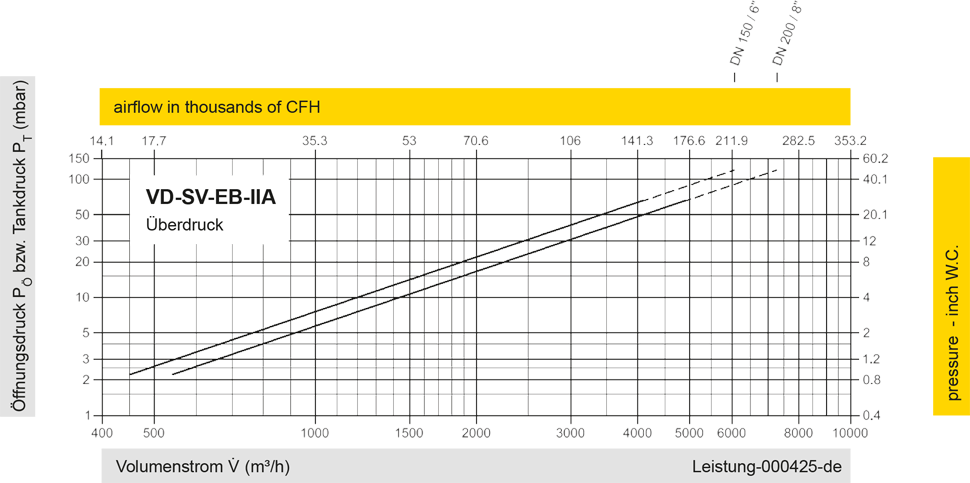

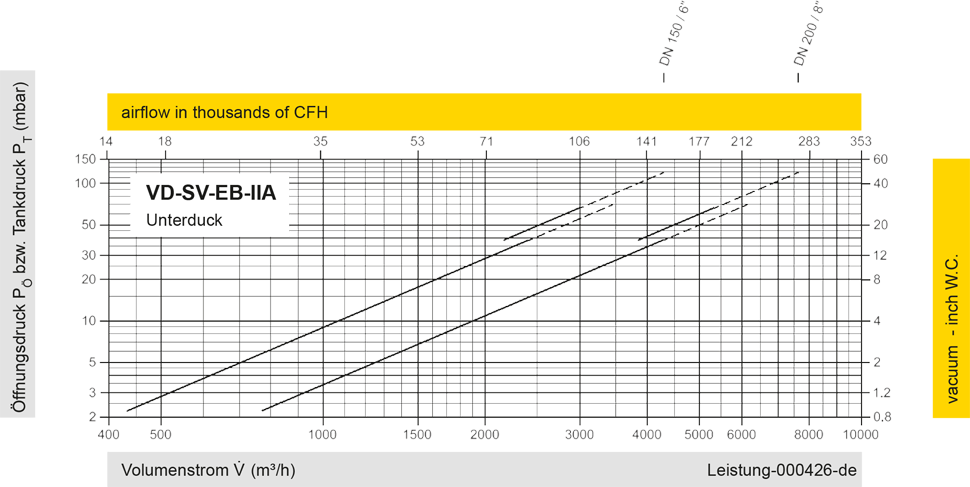

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	DN2	a	b	c	d	e	f	g
150 / 6“	400 / 16“	705	844	802	957	235	1500	109
200 / 8“	400 / 16“	705	939	802	1027	235	1500	109

Abmessungen in mm

Baumaße für das Überdruckventil mit Heizmantel auf Anfrage

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)	Gas Group (NEC)
> 0,90 mm	IIA	D

Sonderabnahmen auf Anfrage

Flanschanschlussart

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

andere Anschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Das Ventil ist in den Druckstufen für Überdruck und Unterdruck nahezu beliebig kombinierbar.
Die Ventilteller sind gewichtsbelastet.
Es stehen zwei Ausführungen zur Auswahl:

Überdruckventil in GrundausführungVD-SV-EB - –

Überdruckventil mit HeizmantelVD-SV-EB - H

Weitere Sonderarmaturen auf Anfrage

Druckeinstellungen

Überdruck:	+2.0 mbar	+60 mbar
Unterdruck:	-2.0 mbar	-60 mbar

Höhere oder niedrigere Druckeinstellungen auf Anfrage

Materialauswahl für Gehäuse

Ausführung	B	C
Gehäuse	Stahl	Edelstahl
Heizmantel (VD-SV-EB-H-...)	Stahl	Edelstahl
Ventilsitz	Edelstahl	Edelstahl
Dichtung	PTFE	PTFE
Flanschring	Stahl	Edelstahl
Abdeckhaube	Stahl	Edelstahl
Flammensicherung	A	A, B

Sonderwerkstoffe auf Anfrage

Materialkombinationen der Flammensicherung

Ausführung	A	B
FLAMMENFILTER^® Käfig	Stahl	Edelstahl
FLAMMENFILTER^®	Edelstahl	Edelstahl
Ankersehne	Edelstahl	Edelstahl
