FA-G-IIA1-P2.2

Deflagrationsrohrsicherungfür Biogas, Klärgas und Deponiegas, konzentrische Bauform, dauerbrandsicher (unter atmosphärischen Bedingungen), beidseitig wirkend

Features

Modularer Aufbau

ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®

Schnellste Demontage und Montage

der einzelnen FLAMMENFILTER®

Rohrgewindeanschluss

Doppelseitige Wirkungsweise

sowie beliebige Durchströmungsrichtung (je nach Geräteauswahl) und Einbaulage

Bietet Sicherheit

bei Deflagrationen für alle Explosionsgruppen

Ersatzteile

preiswerte Flammendurchschlagsicherung/Ersatzteile

Funktion und Beschreibung

Absicherungen von Brennstoffzuführungen

Die Deflagrationsrohrsicherung vom Typ PROTEGO® FA-G -IIA1-P2,2 wurde speziell für Bio-, Klär- und Deponiegasanwendungen entwickelt. Sie ist durch die kompakte Bauweise in idealer Weise zum Einbau in Rohrleitungen mit Durchmessern von ½“ bis 2“ geeignet. Insbesondere zur Absicherungen von Brennstoffzuführungen werden die Armaturen in geringem Abstand zum Brenner installiert. Der Abstand zwischen potentieller Zündquelle und dem Einbauort der Deflagrationsrohrsicherung darf einen bestimmten Wert nicht überschreiten. Dieser Wert wird als so genanntes maximales L/D-Verhältnis (L/D) max. d.h. Rohrlänge/Rohrdurchmesser beschrieben und beträgt für Deflagrationsrohrsicherungen gemäß EN ISO 16852 der Explosionsgruppe IIA1 (L/D) max. ≤ 50.

Für Explosionsgruppe IIA1 - Methan

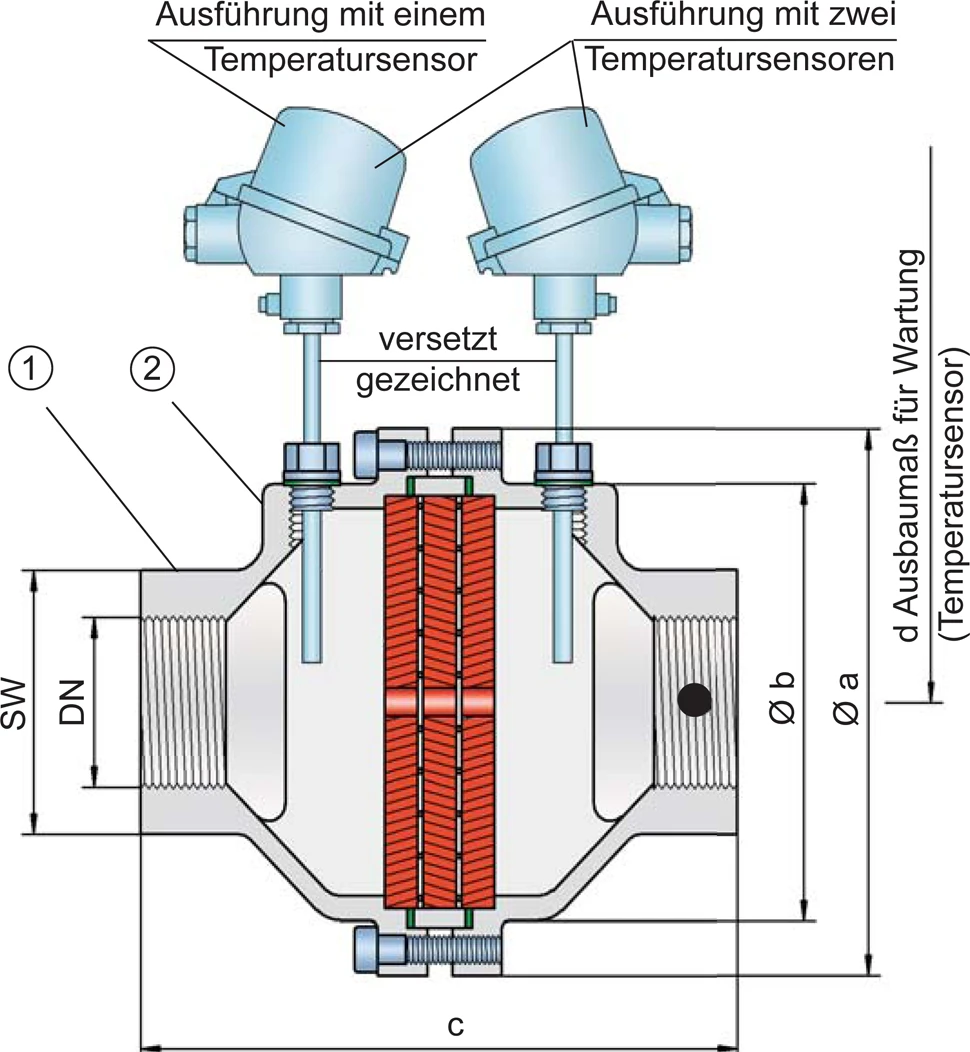

Die Deflagrationsrohrsicherung ist symmetrisch aufgebaut und bietet bidirektionale Flammendurchschlagsicherheit. Im Wesentlichen besteht die Armatur aus zwei Gehäuseteilen (1) und zwei im Gehäuse liegenden FLAMMENFILTER® (2). Die Flammendurchschlagsicherung vom Typ PROTEGO® FA-G-IIA1-P2,2 bietet Sicherheit gegen Deflagrationen für Stoffe der Explosionsgruppe IIA1 - Methan. Die Sicherung ist dauerbrandsicher für atmosphärische Bedingungen und kurzzeitbrandsicher für 1 min für die max. Betriebsbedingungen.

Viele individuelle Zulassungen

Für PROTEGO® FA-G-Geräte der Explosionsgruppen IIA und IIB3 sowie IIC stehen gesonderte Typenblätter zur Verfügung. Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C und einem Betriebsdruck von 2,2 bar absolut einsetzbar. EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.

Produktdaten und Funktionen

Maßtabelle

Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten

DN	G ½	G ¾	G 1	G 1 ¼	G 1 ½	G 2
a	80	80	100	100	155	155
b	55	55	76	76	124	124
c	10	100	110	110	170	170
d	—	—	-—	—	400	400
SW	32	32	50	50	75	75

Abmessungen in mm, SW = Schlüsselweite

Auswahl der Explosionsgruppe

MESG	Expl. Gr. (IEC / CEN)
≥ 1,14 mm	IIA1

Sonderabnahmen auf Anfrage

Auswahl des maximalen Betriebsdrucks

Expl. Gr	DN	G ½	G ¾	G 1	G 1 ¼	G 1 ½	G 2
IIA1	Pmax	2,2	2,2	2,2	2,2	2,2	2,2

Pmax = maximaler zulässiger Betriebsdruck in bar absolut, höherer Betriebsdruck auf Anfrage

Angabe der max. Betriebstemperatur

≤ 60°C	Tmaximal zulässige Betriebstemperatur in °C
-	Kennzeichnung

höhere Betriebstemperaturen auf Anfrage

Anschlussart

Rohrgewinde DIN ISO 228-1

DIN

andere Gewindeanschlüsse auf Anfrage

Ausführungsarten- und Spezifikation

Es stehen drei Ausführungen zur Auswahl:

Deflagrationsrohrsicherung FA-G in Grundausführung, G ½'' bis 2''FA-G - –

Deflagrationsrohrsicherung mit integriertem Temperatursensor* als zusätzliche Absicherung gegen kurzzeitiges Brennen von einer Seite, G 1½'' bis 2''FA-G - T

Deflagrationsrohrsicherung mit zwei integrierten Temperatursensoren* als zusätzliche Absicherung gegen kurzzeitiges Brennen von beiden Seiten, G 1½'' bis 2''FA-G - TB

*Widerstandsthermometer für Gerätegruppe II Kategorie (1) 2 (GII Kat. (1) 2)
Ausführungen mit Flanschanschluss auf Anfrage

Materialauswahl

Ausführung	B	C
Gehäuse	Edelstahl	Hastelloy
Dichtung	PTFE	PTFE
FLAMMENFILTER^®*	Edelstahl	Hastelloy

* die FLAMMENFILTER^® sind auch in den Werkstoffen Tantal, Inconel, Kupfer usw. bei Verwendung der aufgeführten Gehäusewerkstoffe lieferbar.

Sonderwerkstoffe auf Anfrage

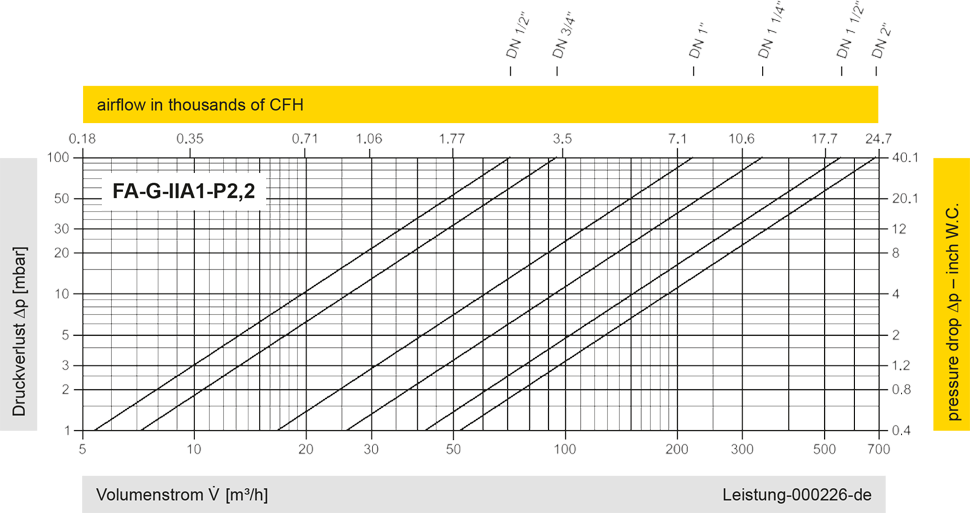

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
