Merkmale

Ent- und Belüftung von Schwimmdachbehältern
Das Gerät dient zur automatischen Ent- und Belüftung von Schwimmdachbehältern
Tiefstellung des Schwimmdachs
In Tiefstellung des Schwimmdachs öffnet das Ventil zwangsweise, um Vakuum oder Überdruck zu verhindern
Unterschliedlichen Höhen
Wegen unterschiedlichen Höhen des Schwimmdachtiefstandes für Betriebs- und Montagestellung sind bestimmte Maße anzugeben
Umrüstung
Beim Umrüsten der Aussetzstützen des Schwimmdachs von Betriebs- auf Wartungsstellung muss der Stößel verlängert werden
Anpassung durch Verstellmöglichkeit
Anpassung erfolgt durch eine Verstellmöglichkeit mit Hilfe eines Arretierstiftes, der mit einen Splint gesichert ist
Nicht flammendurchschlagsicher
Die Ventile sind nicht flammendurchschlagsicher
Funktion und Beschreibung

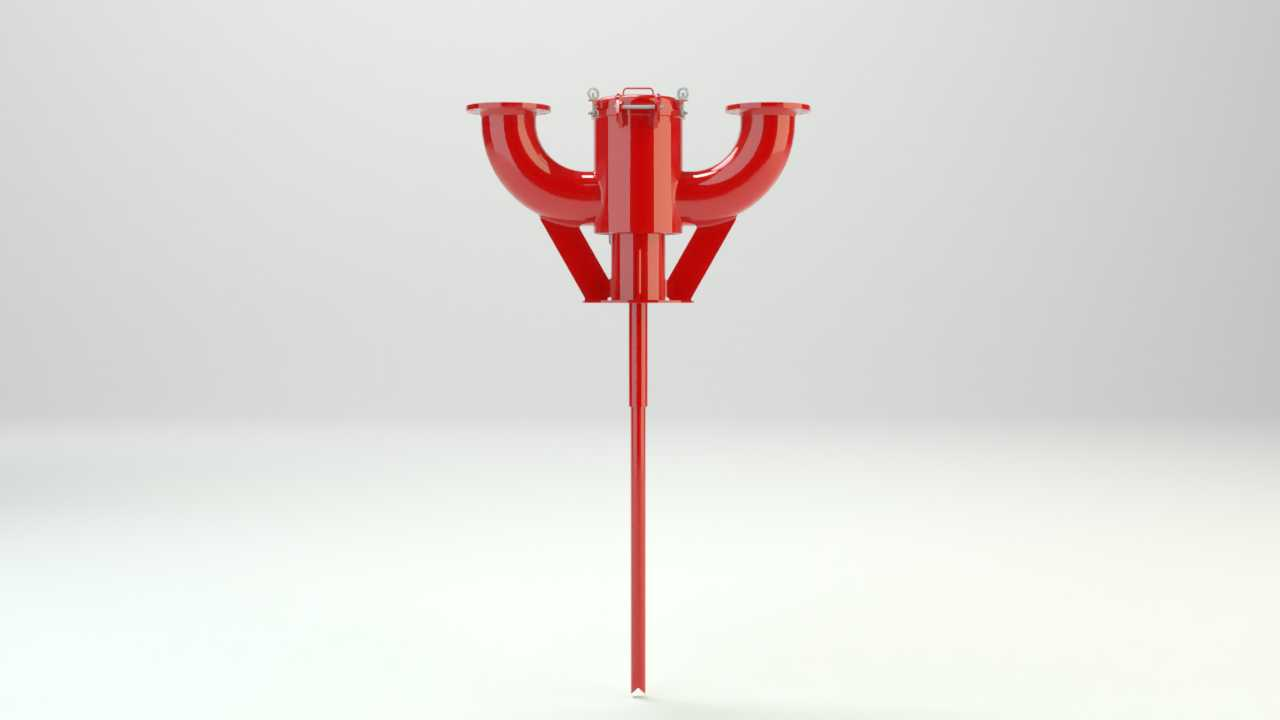

Automatische Ent- und Belüftungsventile für Schwimmdachbehälter

Stößelventile PROTEGO® AL-DK dienen der automatischen Ent- und Belüftung von Schwimmdachbehältern, wenn das Schwimmdach auf den Stützen aufsetzt und eine Restentleerung oder Befüllung des Tanks erfolgt. Durch die stößelgesteuerte zwangsweise Öffnung des Ventils in der Tiefststellung des Schwimmdaches wird ein unzulässiges Vakuum bei der Restentleerung bzw. ein unzulässiger Überdruck bei der Befüllung verhindert.

Aufbau der Stößelventile

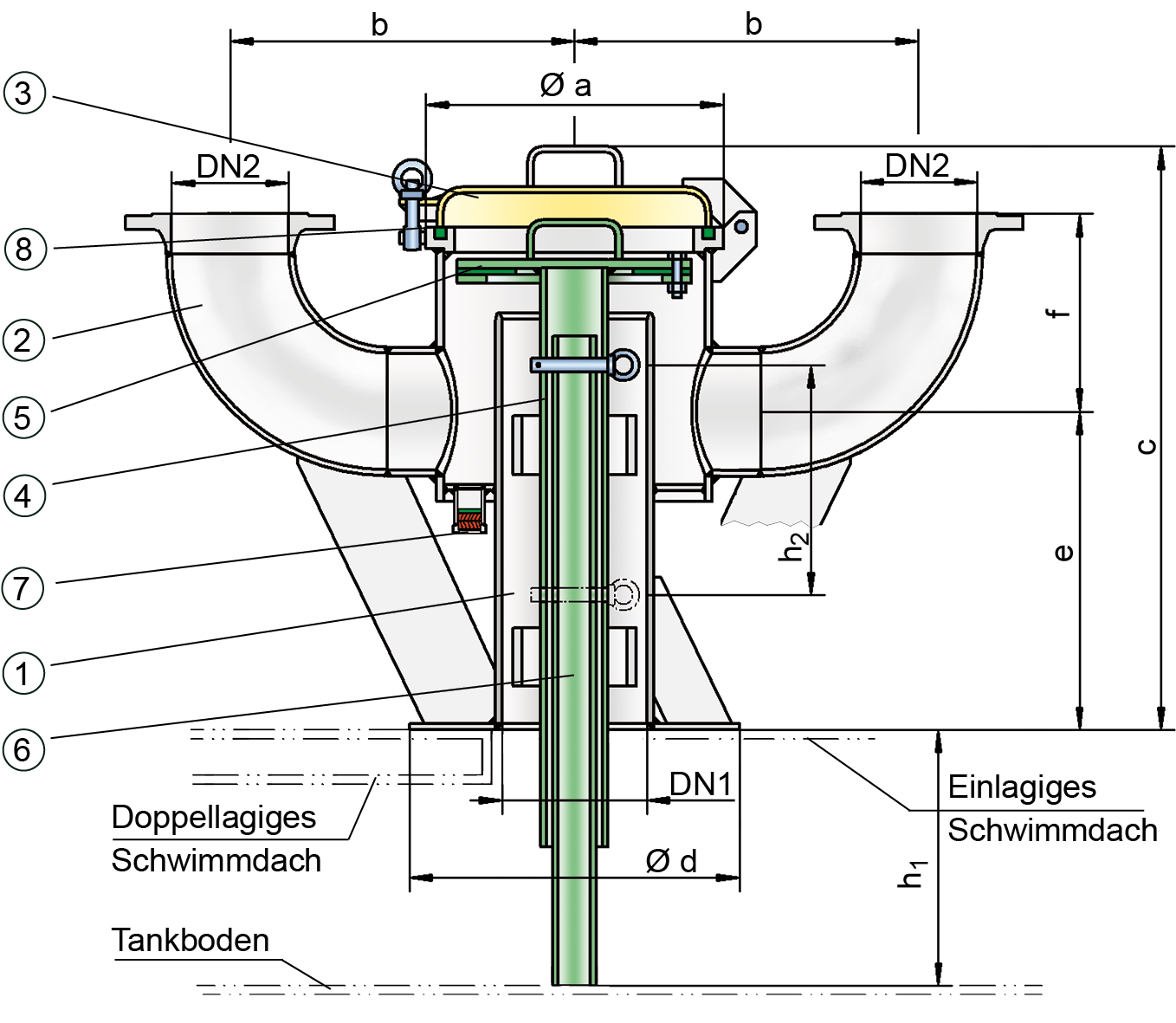

Die Geräte PROTEGO® AL-DK bestehen im Allgemeinen aus dem Gehäuse (1) mit einer Blechschürze zum Aufschweißen auf die Schwimmdecke oder einem Flansch zum montieren auf einen Gegenflansch, zwei oder vier Anschlussstutzen (2) zur Installation der Ent- und Belüftungshauben, dem Deckel (3), dem Stößel (4) mit dem Ventilteller (5) und dem Stößelrohr (6), sowie dem Kondensatablauf (7), der gegebenenfalls flammendurchschlagsicher auszuführen ist. Die Abdichtung erfolgt durch eine Flachdichtung, die am Ventilteller (5) befestigt ist. Der Deckel (3) wird durch eine Dichtschnur (8) abgedichtet.

Maße für unterschiedliche Schwimmdachhöhen

Aufgrund unterschiedlicher Höhen des Schwimmdachtiefstandes für Betriebs- und Montagestellung sind die Maße h1 und h2 anzugeben: h1: Abstand zwischen der Unterkante der Blechschürze (bzw. des Befestigungsflansches) und dem Tankboden bei Schwimmdachtiefstand (Betriebsstellung bei leerem Tank). h2: Abstand zwischen der Schwimmdachhöhe in angehobener Wartungsstellung und der Schwimmdachhöhe in vollständig abgesenkter Betriebsstellung bei leerem Tank.

Umrüstung der Schwimmdachstützen und Verlängerung des Stößels

Wenn die Aufsetzstützen des Schwimmdaches von der Betriebs- in die Wartungsstellung umgerüstet werden, ist gleichzeitig auch der Stößel zu verlängern. Die Anpassung erfolgt durch die Verstellmöglichkeit mit Hilfe eines Arretierstiftes, der mit einem Splint gesichert ist. Die Ventile sind nicht flammendurchschlagsicher. Aufgrund einer durchgeführten Gefahrenanalyse – bezogen auf Werkstoffauswahl und Funktion – weisen die Geräte keine potentielle Zündquelle auf. Sie sind also zündquellenfrei ausgeführt und fallen auch dann nicht in den Anwendungsbereich der europäischen Explosionsschutzrichtlinie (ATEX 100), wenn ein Einsatz in explosionsfähiger Atmosphäre erfolgt.
Produktdaten

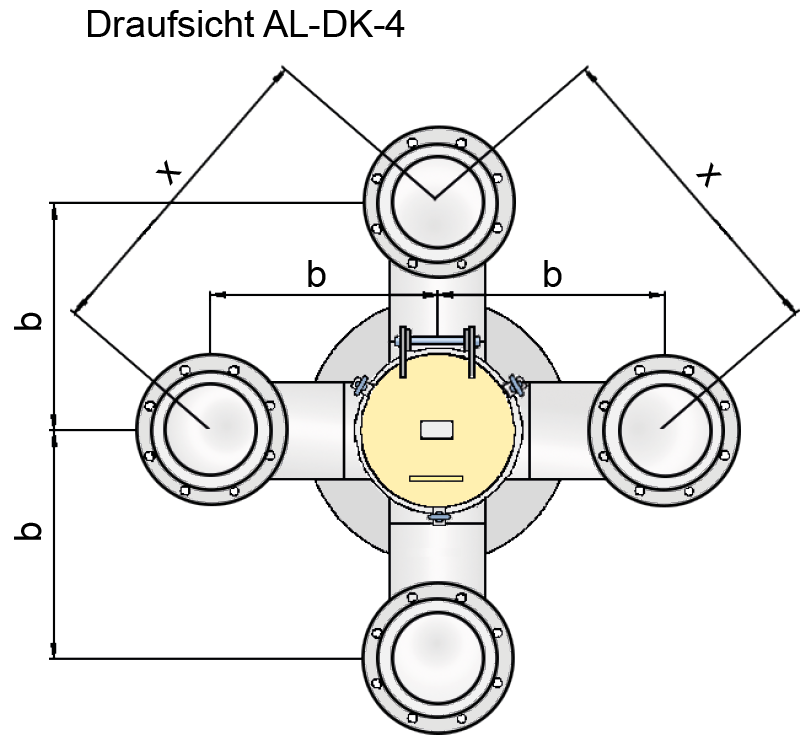

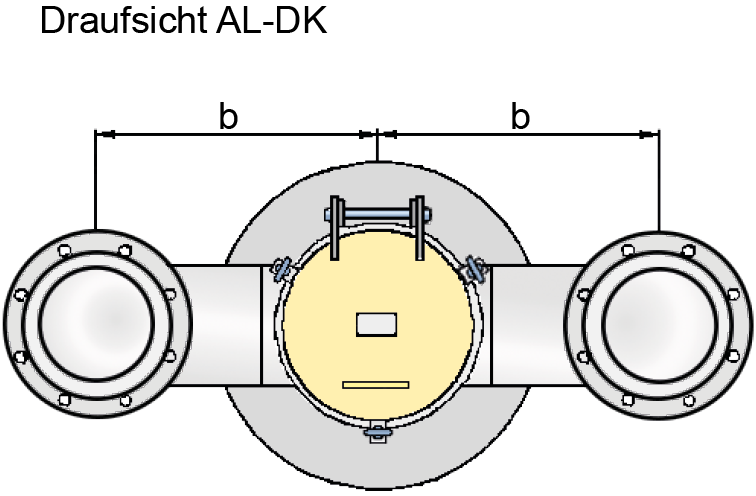

Maßtabelle für AL-DK und AL-DK-4

AL-DK AL-DK-4
DN1200 / 8" 200 / 8" 200 / 8" 200 / 8" 250 / 10" 250 / 10" 200 / 8" 200 / 8"
DN2 80 /3" 100 /4" 150 / 6" 200 / 8" 150 / 6" 200 / 8" 100 /4" 200 / 8"
a 350 350 350 350 350 350 350 350
b 465 465 465 515 465 515 465 650
c 870 870 870 870 870 870 870 870
d 450 450 450 450 450 450 450 600
e 345 360 385 415 385 415 415 415
f 460 445 285 370 285 367 445 370
x 658 920

Abmessungen in mm

Material

GehäuseStahl
VentilführungEdelstahl
DichtungFPM

Sonderwerkstoffe auf Anfrage

Erforderliche Daten für die Auslegung

Einlagerungsprodukt Tankdurchmesser (m)
Tankdurchmesser (m)
Tankhöhe (m)
Stützhöhe h1 (Betriebsstellung bei leerem Tank)
Stützhöhe h2 (angehobene Montagestellung)
Maximal zulässiger Tankdruck pT (mbar)
Pumpleistung (m³/h)

Auswahl und Auslegung

Die Ermittlung der erforderlichen Anzahl der Stößelventile und Nennweite DN erfolgt in Abhängigkeit vom berechneten Volumenstrom (m³/h) aus Pumpleistung und thermischen Leistung in Tiefstellung des Schwimmdaches und in Abhängigkeit vom maximal zulässigen Tankdruck pT (mbar) entsprechend Volumenstromdiagramm. Sonderausführungen sind möglich.

Die Volumenströme und Druckverluste der Ent- und Belüftungshauben PROTEGO® EB oder PROTEGO® LH/AD sind entsprechend der zugehörigen Diagramme in den spezifischen Typenblättern bzw. Betriebsanleitungen zusätzlich zu berücksichtigen.

Flanschanschlussart

EN 1092-1; Form B1andere Anschlüsse auf Anfrage
ASME B16.5 CL 150 R.F.

Andere Anschlüsse auf Nachfrage

Ausführungsarten- und Spezifikation

Die Stößelventile gibt es in zwei Varianten:

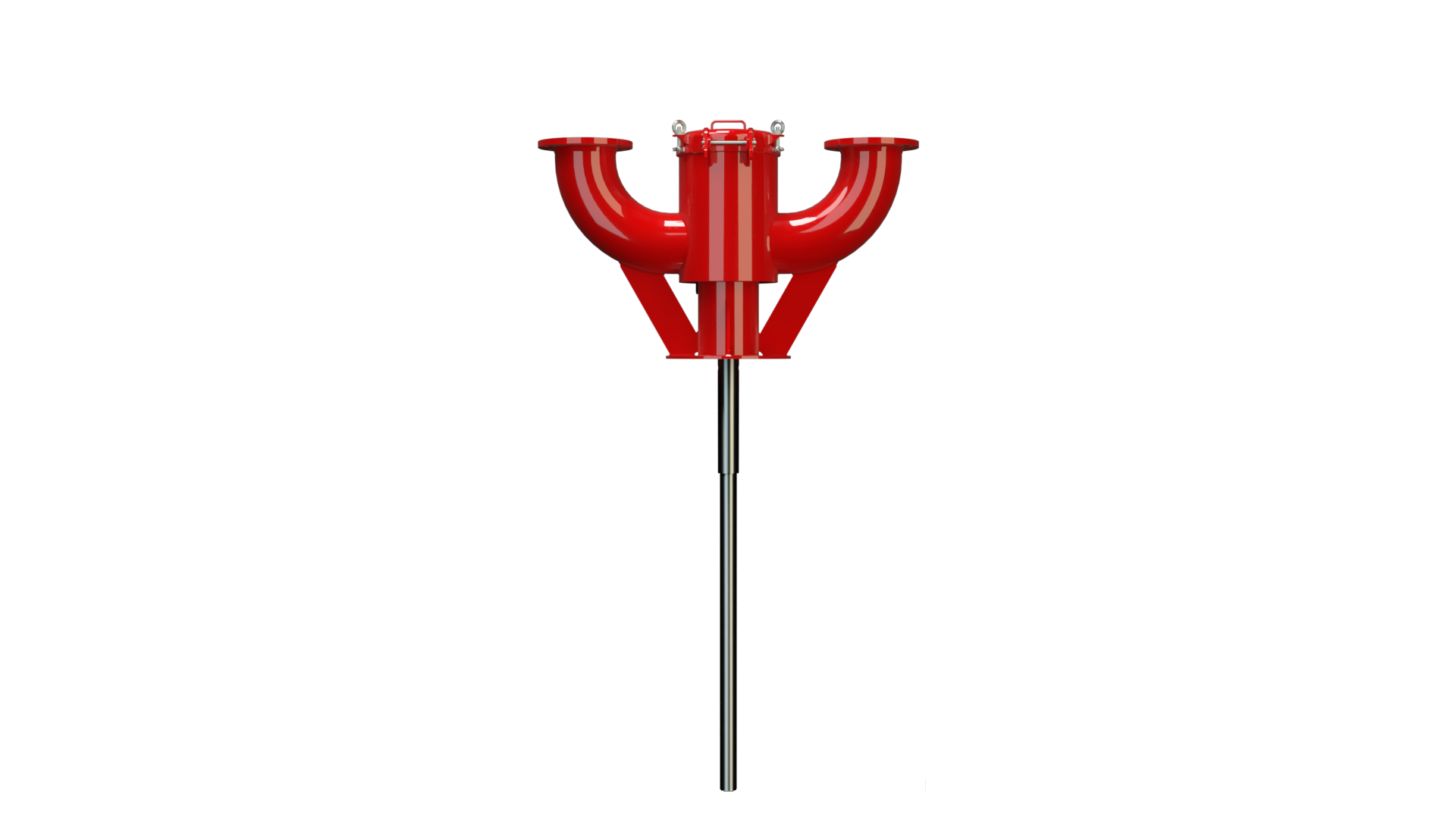

Ausführung mit zwei AnschlüssenAL-DK
Ausführung mit vier AnschlüssenAL-DK-4

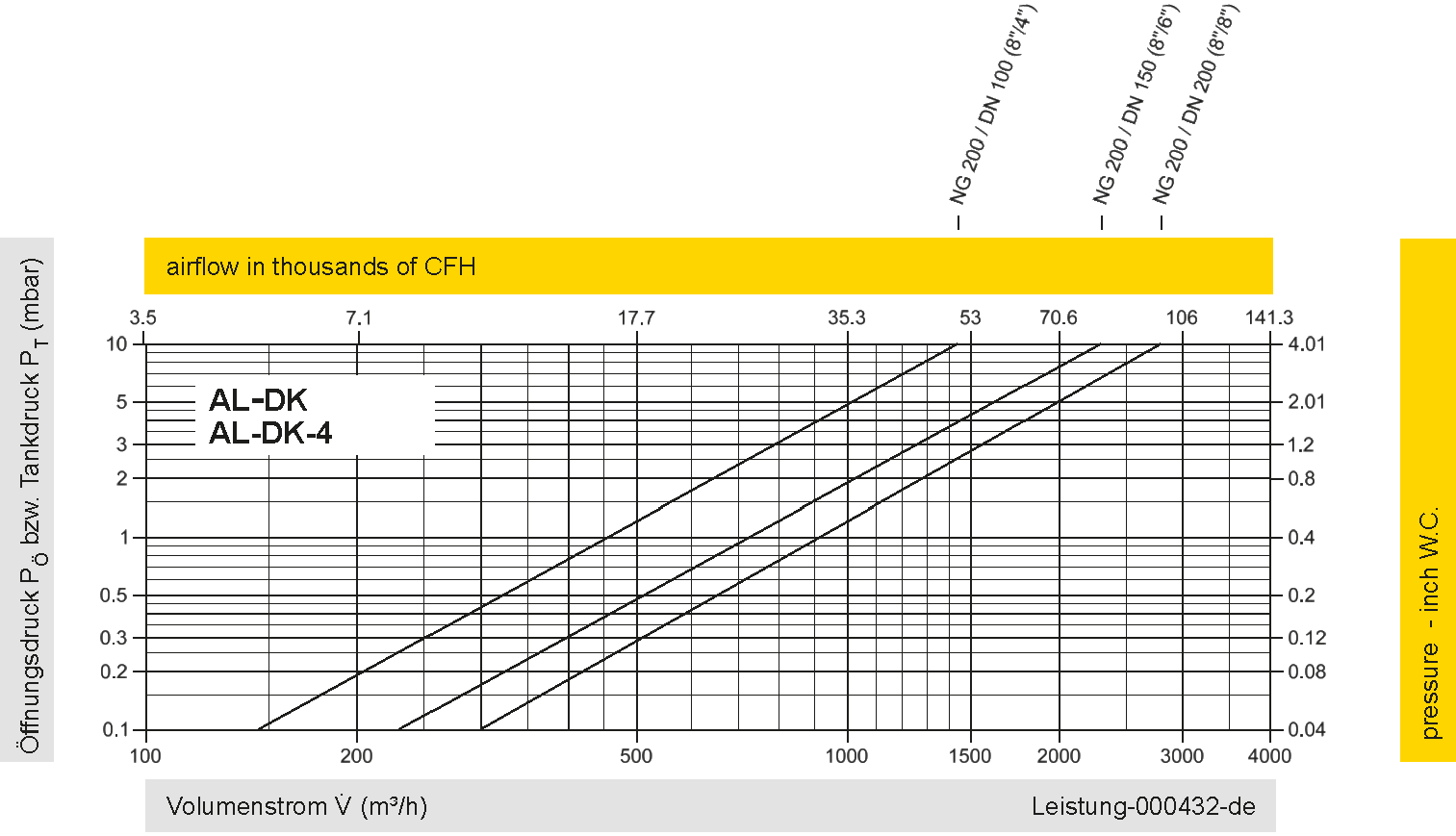

Volumenstromdiagramm

Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.

Anwendungsbeispiele für PROTEGO® AL-DK

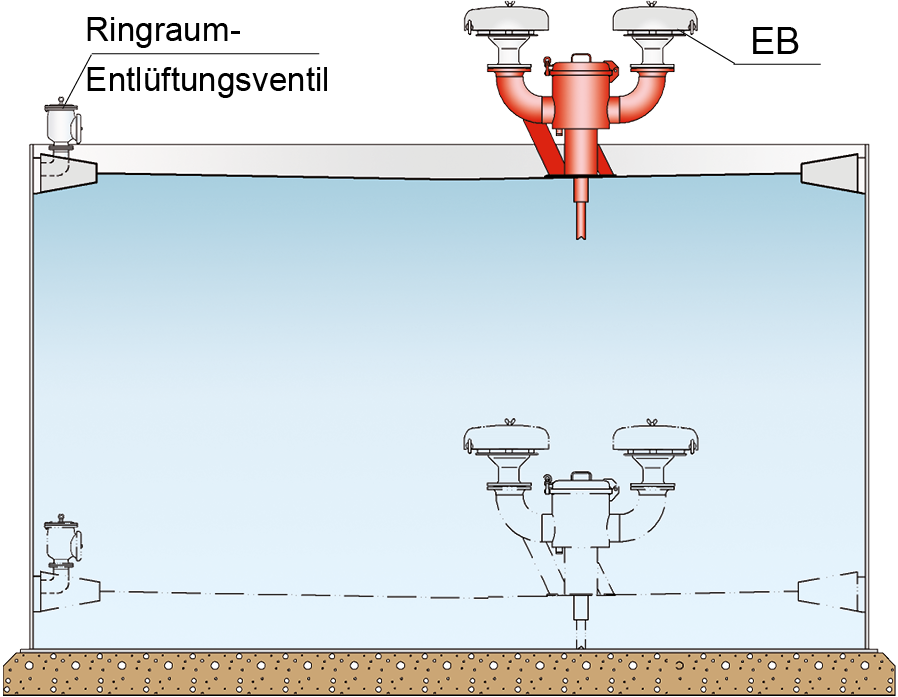

Die Stößelventile PROTEGO® AL-DK können mit deflagrations- und dauerbrandsicheren Ent- und Belüftungshauben des Typs PROTEGO® EB kombiniert werden, wodurch eine flammendurchschlagsichere Ent- und Belüftung erreicht wird.

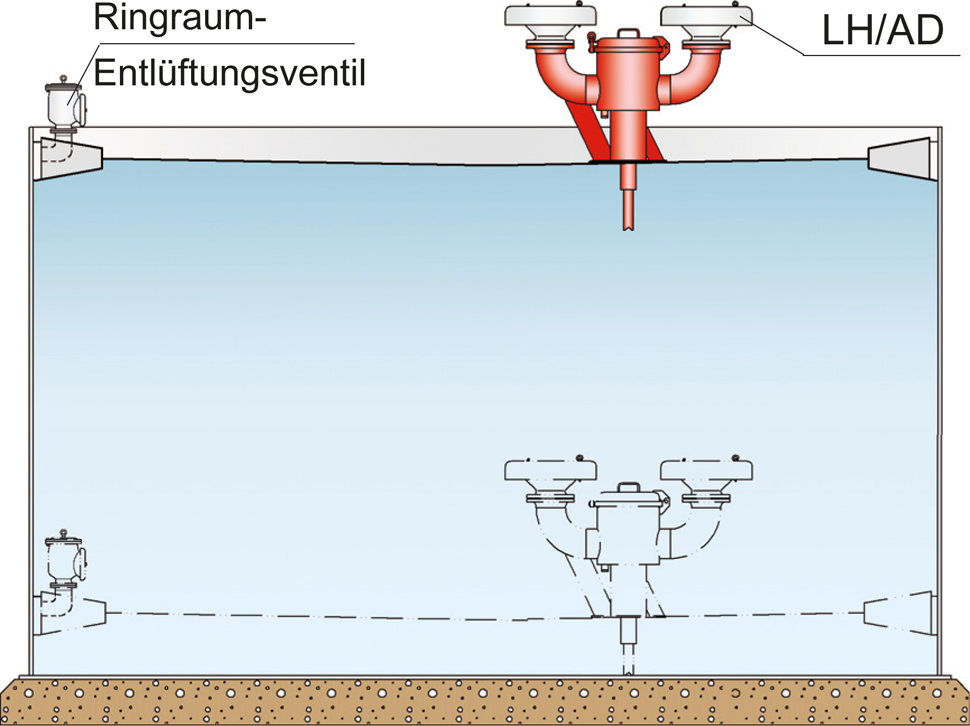

Wenn Dauerbrandsicherheit nicht gefordert ist, ist auch eine Kombination mit deflagrationssicheren Armaturen des Typs PROTEGO® LH/AD möglich. Die entsprechenden Typenblätter finden Sie unter dem Kapitel 2 „Ent- und Belüftungshauben“.

Anwendungen

Lagertanks mit Schwimmdach

Kühl- und Tiefkühllagerung

Lagertanks mit festem Dach
