EB-Z
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
Merkmale
Sicherheit bei Kohlenstoffanwendungen
bietet Sicherheit bei atmosphärischen Deflagrationen, kurzzeitigen Abbrand und bei Dauerbrand für reine Kohlenwasserstoffe
Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Einfache Wartung
ohne Ausbau der FLAMMENFILTER®
Niedrige Kosten
niedrige Betriebs- und Lifecyclekosten
Ersatzteile
preiswerte Ersatzteile
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand
Die
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
Ent- und Belüftungshaube des Typs PROTEGO® EB-Z wird zur Absicherung kleiner, druckloser Anlagen und kleiner Behälter eingesetzt und bietet Sicherheit gegen atmosphärische Deflagrationen und lang anhaltenden stabilisierten Abbrand, dem sogenannten Dauerbrand. Die Armatur wird bevorzugt auf Be- und Entlüftungsleitungen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen
Deflagration
Deflagration
Explosion propagating at subsonic velocity (EN 1127-1:1997).
in das Innere eines Behälters oder einer Anlage.
Hauptbestandteil - PROTEGO® Flammensicherung

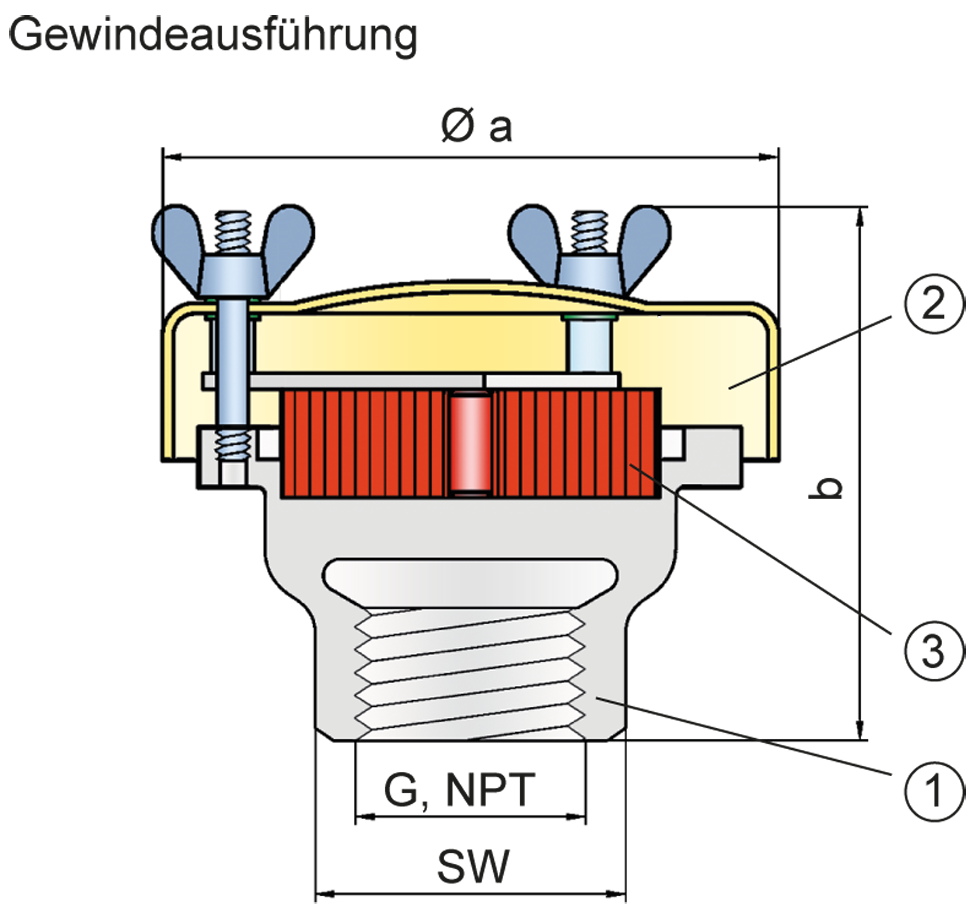

Die Armatur vom Typ PROTEGO® EB-Z ist mit einer Wetterschutzhaube aus Acrylglas verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt die Haube und lässt einen ungehinderten Abbrand zu. Die Armatur besteht im Wesentlichen aus einem Gehäuse (1), der Haube (2) und einem FLAMMENFILTER® (3). Flammendurchschlagsicherungen vom Typ PROTEGO® EB-Z sind für Stoffe der Explosionsgruppe IIA verfügbar.
Viele individuelle Zulassungen
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte das Volumenstromdiagramm
| DN/ G, NPT | 15 / ½“ | 20 / ¾" | 25 / 1“ | 32 / 1¼“ |
| a | 87 | 87 | 114 | 114 |
| b | 93 | 93 | 98 | 98 |
| b* | 123 | 123 | 123 | 123 |
| SW | 32 | 32 | 50 | 50 |
Abmessungen in mm, SW = Schlüsselweite
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Materialauswahl
| Ausführung | B |
| Gehäiuse | Edelstahl |
| Abdeckhaube | Acrylglas |
| FLAMMENFILTER® | Edelstahl |
Sonderwerkstoffe auf Anfrage
Anschlussart
| Rohrgewinde DIN ISO 228-1 |
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
