BE/HR-E-IIB
Deflagrations- und dauerbrandsichere Ent- und Belüftungshaube
Merkmale
Dauerbrandsicherheit
für Alkohole sowie Kohlenwasserstoffe bis Explosionsgruppe IIB3
Geeignet für See- und Binnentanker
entwickelt für See- und Binnentankschiffe sowie Landanlagen
Umfassender Wetterschutz
Wetterschutzhaube mit Schutzgitter schützt die PROTEGO® Flammensicherung vor dem Eindringen von Fremdkörpern, nistenden Tieren und Witterungseinflüssen
Sichtbare Brandanzeige durch kippbare Wetterschutzhaube
im Brandfall klappt die Wetterschutzhaube zur Seite und zeigt den Brand weit sichtbar an
Chemisch beständig
zentral angeordnetes Schmelzelement ist chemisch beständig
Sicherheit bei Dauerbrand
Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand
Ersatzteile
preiswerte Ersatzteile
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Funktion und Beschreibung
Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand
Die Ent- und Belüftungshaube PROTEGO® BE/HR -E-IIB wurde speziell für die Absicherung von drucklosen Anlagen und Behältern entwickelt. Die Armatur wird bevorzugt auf Be- und Entlüftungsleitungen von drucklosen Anlagen und Behältern sowie auf See- und Binnentankschiffen installiert und verhindert so das Eindringen eines Brandes oder einer atmosphärischen Deflagration. Der spezielle Ablauf der Verbrennungsreaktionen beim stabilisierten Abbrand von Alkoholen bedingt eine konstruktiv angepasste Flammendurchschlagsicherung. Das Gerät bietet Sicherheit gegen atmosphärische Deflagrationen und Dauerbrand.
Hauptbestandteil - PROTEGO® Flammensicherung
Geräte vom Typ PROTEGO® BE/HR-E-IIB bestehen im Wesentlichen aus einem Gehäuse (1), der Haube (2) und der PROTEGO® Flammensicherung (3). Die Armatur wird mit einer Wetterschutzhaube aus Metall verschlossen. Im Falle eines Brandes auf der PROTEGO® Flammensicherung schmilzt das zentral angeordnete Schmelzelement (5) und die federnd aufgehängte Haube öffnet. Zwei FLAMMENFILTER® (4), die in einem FLAMMENFILTER® Käfig stabil eingefasst sind, kennzeichnen die PROTEGO® Flammensicherung.
Für Explosionsgruppe IIB
Flammendurchschlagsicherungen vom Typ PROTEGO® BE/HR-E-IIB sind für Kohlenwasserstoffe der Explosionsgruppe IIB sowie Alkohole verfügbar.
Die Standardausführung ist bis zu einer Betriebstemperatur von +60°C einsetzbar.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassung gemäß IMO MSC/Circular 677 und 1009 sowie IMO MSC.1/Circular 1324 und 1325.
Produktdaten
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | 80 / 3" | 100 / 4" |
| a | 353 | 353 |
| b | 250 | 250 |
Abmessungen in mm
Baumaße für die Ent- und Belüftungshaube mit Heizmantel auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| ≥ 0,5 mm | IIB | B |
Sonderabnahmen auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, C |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | C |
| FLAMMENFILTER® Käfig | Edelstahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Hastelloy |
| Zwischenlage | Edelstahl | Hastelloy |
Sonderwerkstoffe auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

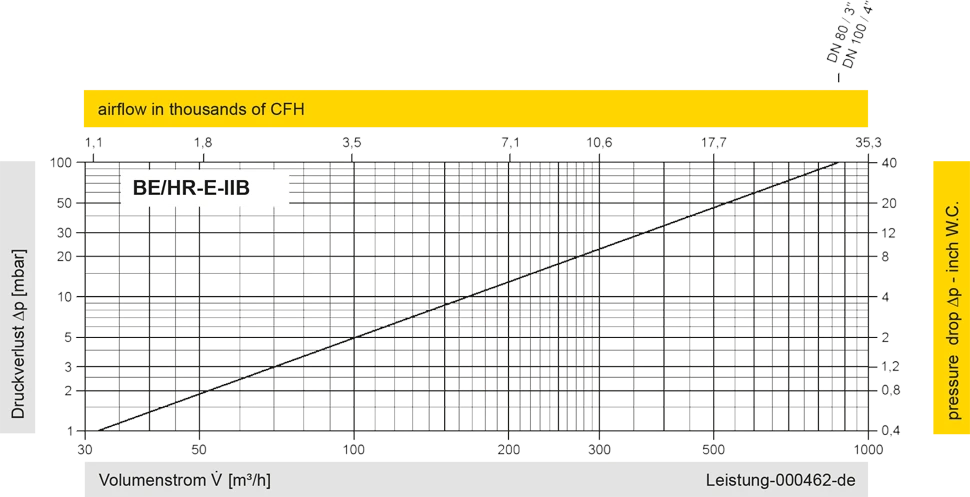

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
