D-SVL-EB-IIA
Überdruckventil deflagrations- und dauerbrandsicher
Merkmale
10% Technologie
für geringste Drucksteigerung bis zum Vollhub
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimale Druckhaltung
Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
Schutz vor Witterungseinflüssen
Führung der Ventilteller innerhalb des Gehäuses und damit Schutz vor Witterungseinflüssen
Als Schutzsystem nach ATEX
im explosionsgefährdeten Bereich einsetzbar
Sicherheit bei Dauerbrand
Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand
Integierte Flammensicherung
Flammensicherung im Ventil integriert, spart Platz, Gewicht und Kosten
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelner FLAMMENFILTER®
Funktion und Beschreibung
Hoch entwickeltes Überdruckventil
Das
Pressure/vacuum relief valve
Pressure/vacuum relief valve is an umbrella term that includes pressure or vacuum relief valve as well as pressure and vacuum relief valve.
deflagrations- und dauerbrandsichere Ventil des Typs PROTEGO® D-SVL-EB ist ein hoch entwickeltes Überdruckventil mit integrierter Flammendurchschlagsicherung PROTEGO® EB. Es wird vor allem als Armatur zur flammendurchschlagsicheren Entlüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits zuverlässigen Schutz vor Überdruck bzw. verhindert unzulässige Produktverluste bis nahe zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand.
10%-Technologie
Die PROTEGO® Flammensicherung ist so ausgelegt, dass minimale Druckverluste bei maximaler Sicherheit erreicht werden, und das bei großen Strömungsleistungen. Das Ventil PROTEGO® D-SVL-EB ist für Stoffe der Explosionsgruppe IIA verfügbar.
Bei Erreichen des Ansprechdrucks beginnt das Ventil zu öffnen und erreicht innerhalb 10% Drucksteigerung bzw. Öffnungsdruckdifferenz Vollhub. Diese einzigartige 10%-Technologie erlaubt einen Ansprechdruck, der nur 10% unter dem maximal zulässigen Tankdruck liegt. Dieses Öffnungsverhalten ist typisch für Sicherheitsventile. Nach einer jahrelangen Entwicklungsarbeit ist es gelungen, dies auch bei niedrigen Drücken zu erfüllen.
Hoch entwickelte Fertigungstechnologie
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. durch Ventilsitze aus hochwertigem Edelstahl und mit individuell eingeschliffenem Ventilteller (1) oder mit Luftpolsterdichtung (2) in Verbindung mit hochwertiger FEP-Dichtfolie gewährleistet. Optional sind die Ventilteller mit PTFE-Abdichtung lieferbar, um bei entsprechenden Produkten ein Ankleben der Ventilteller zu verhindern oder einen Einsatz bei aggressiven Medien zu ermöglichen. Nachdem der Überdruck abgebaut wurde, schließt das Ventil wieder und bleibt dicht.
Hauptbestandteil - PROTEGO® Flammensicherung
Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Kommen diese Gemische zur Entzündung, verhindert die integrierte Flammendurchschlagsicherung PROTEGO® EB (3) ein Rückzünden in den Tank. Strömt weiteres Gemisch nach, hält die PROTEGO® Flammensicherung einem Dauerbrand stand. Dadurch ist das Ventil geschützt und erfüllt auch im Falle eines Dauerbrandes seine Funktion. Die federnd aufgehängte Wetterschutzhaube klappt auf, sobald das Schmelzelement (4) diese freigibt.
Viele individuelle Zulassungen
Das Ventil ist bis zu einer Betriebstemperatur von +60°C einsetzbar und erfüllt die Anforderungen der europäischen Tankbau-Norm EN 14015 – Anhang L und ISO 28300 (API 2000).
EU-Konformität nach derzeit gültiger ATEX-Richtlinie besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten

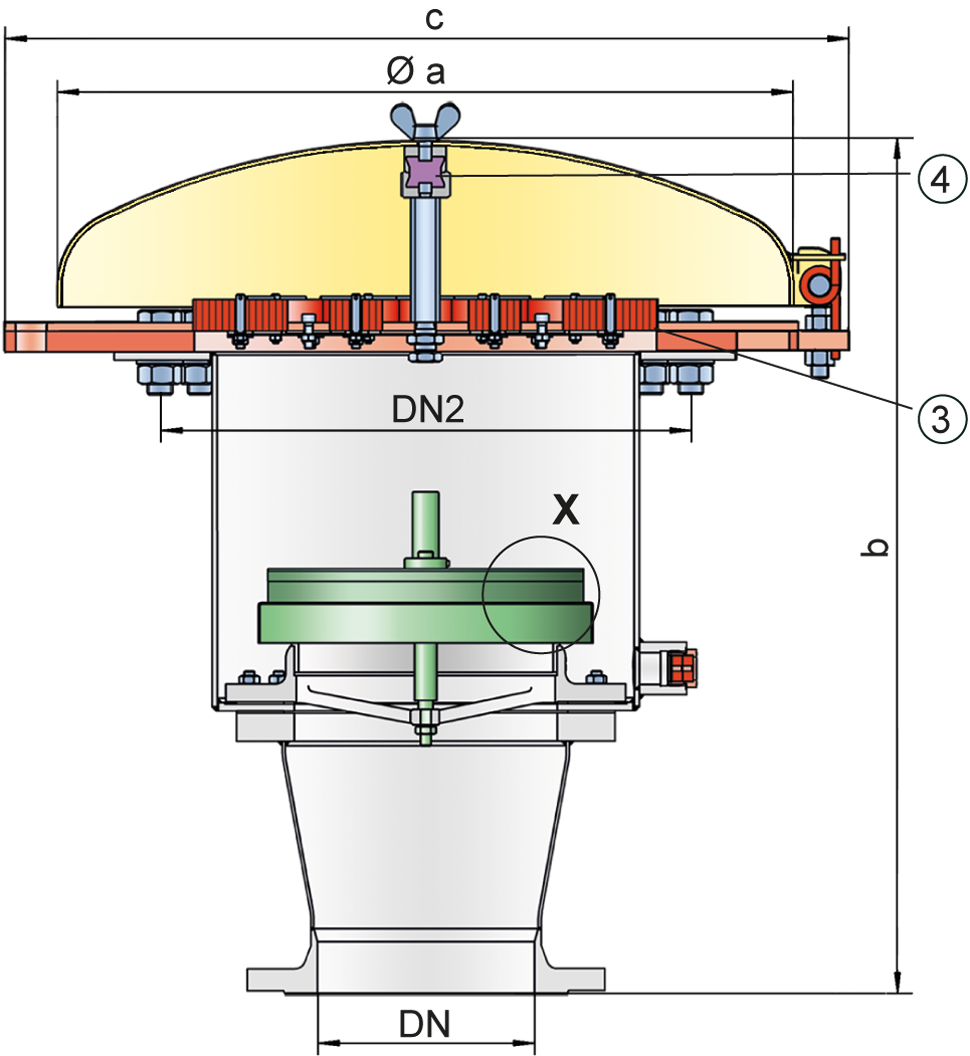

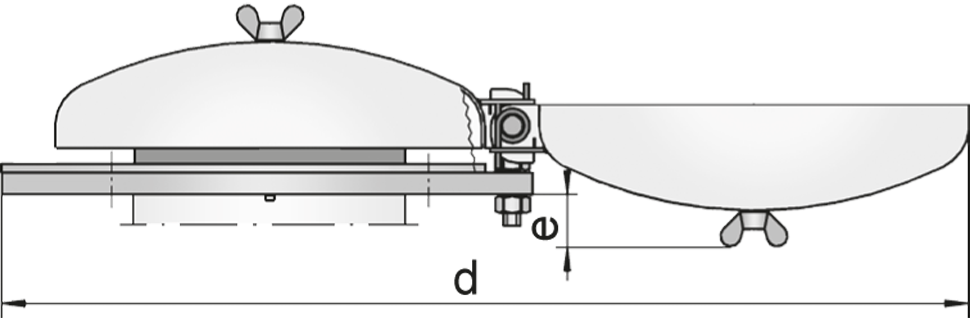

Maßtabelle
| DN | DN2 | a | b | c | d | e |
| 150 / 6“ | 400 / 16“ | 705 | 754 | 802 | 1500 | 109 |
| 200 / 8“ | 400 / 16“ | 705 | 846 | 802 | 1500 | 109 |
Abmessungen in mm
Baumaße für das Überdruckventil mit Heizmantel auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) | Gas Group (NEC) |
| > 0,90 mm | IIA | D |
Sonderabnahmen auf Anfrage
Materialauswahl für Gehäuse
| Ausführung | B | C |
| Gehäuse | Stahl | Edelstahl |
| Heizmantel | Stahl | Edelstahl |
| Ventilsitz | Edelstahl | Edelstahl |
| Dichtung | PTFE | PTFE |
| Flanschring | Stahl | Edelstahl |
| Abdeckhaube | Stahl | Edelstahl |
| Flammensicherung | A | A, B |
Sonderwerkstoffe auf Anfrage
Materialkombinationen der Flammensicherung
| Ausführung | A | B |
| FLAMMENFILTER® Käfig | Stahl | Edelstahl |
| FLAMMENFILTER® | Edelstahl | Edelstahl |
| Ankersehne | Edelstahl | Edelstahl |
Sonderwerkstoffe auf Anfrage
Auswahl Material Ventilteller
| Ausführung | A | B | C | D | E | F |
| Druckstufe [mbar] | +2,0 bis +3,5 | >+3,5 bis +14 | >+14 bis +35 | >+35 bis +60 | >+14 bis +35 | >+35 bis +60 |
| Ventilteller | Aluminium | Edelstahl | Edelstahl | Edelstahl | Edelstahl | Edelstahl |
| Abdichtung | FEP | FEP | metallisch | metallisch | PTFE | PTFE |
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage

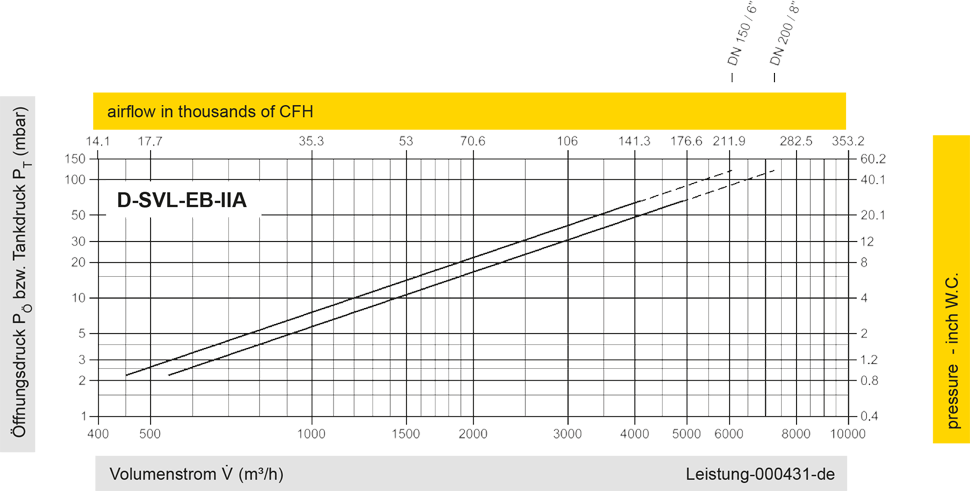

Volumenstromdiagramm
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
Einzelheit X
Einzelheit X
