UB/SF-IIA1
Über- und Unterdruckmembranventilmit Innenbeschichtung, deflagrations- und dauerbrandsicher
Features
Extreme Dichtheit
und damit geringstmögliche Produktverluste und reduzierte Umweltbelastungen
Optimale Druckhaltung
Ansprechdruck nah beim Öffnungsdruck, dadurch optimale Druckhaltung im System
Als Schutzsystem nach ATEX
im explosionsgefährdeten Bereich einsetzbar
Sicherheit bei Dauerbrand
Bietet Sicherheit bei atmosphärischen Deflagrationen und Dauerbrand
Sichere Ent- und Belüftung
flammendurchschlagsichere Ent- und Belüftung der Überdruckkammer
Frostsicherheit
optimale Frostsicherheit
Kondensatabluss
selbsttätiger Kondensatabfluss
Überwachung durch Höhenstandsanzeiger
Überwachung der Belastungsflüssigkeit durch Höhenstandsanzeiger
Modularer Aufbau
ermöglicht Einzelerneuerung der FLAMMENFILTER® und Reinigung einzelnen FLAMMENFILTER®
Leichte Betriebsüberwachung
und Wartung durch einfaches Aufklappen des Ventilaufsatzes
Funktion und Beschreibung
Kombiniertes Über- und Unterdruckventil
Das weltweit einzigartige, deflagrations- und dauerbrandsichere Membranventil des Typs PROTEGO® UB/SF -IIA1 ist ein hoch entwickeltes kombiniertes Über- und Unterdruckventil mit Innenbeschichtung. Es wird vor allem bei Biogasanlagen als Armatur zur flammendurchschlagsicheren Ent- und Belüftung von Tanks, Behältern und verfahrenstechnischen Apparaten eingesetzt. Das Ventil bietet einerseits Schutz vor unzulässigem Über- und Unterdruck bzw. verhindert Lufteintritt und unzulässige Produktverluste bis zum Ansprechdruck und gewährleistet andererseits Flammendurchschlagsicherheit gegen atmosphärische Deflagrationen und einen lang anhaltenden Abbrand – Dauerbrand.
Unter extremen klimatischen Bedingungen einsetzbar
Aufgrund der Membranbelastung mit frostsicherer Flüssigkeit ist dieses Ventil auch unter extremen klimatischen Bedingungen einsetzbar und weist eine sehr hohe Betriebssicherheit auf. Die Flüssigkeit ist gekapselt und wird durch den Betrieb nicht ausgetragen oder verdünnt. Das Ventil kann auch bei Temperaturen unter 0 °C betrieben werden ohne dass Eis die Ventilfunktion behindert.
Zusammensetzung
Bei Überdruck im Tank wird die FPM-Membrane (1) am äußeren Ventilsitzring (2) ab dem Ansprechdruck gegen das Gewicht der Belastungsflüssigkeit in der Überdruckkammer (äußere Ringkammer (3)) angehoben. Das Ergebnis ist eine Druckentlastung zur Umgebung. Die Überdruckkammer kommuniziert hierbei über eine flammendurchschlagsichere Druckausgleichsöffnung (4) mit der Umgebung. Bei Unterdruck im Tank wird dieser durch Druckausgleichsrohre auch in die Unterdruckkammer (innere Kammer (5)) übertragen. Dadurch wird das Gewicht der Belastungsflüssigkeit in der Unterdruckkammer aufgehoben und der Atmosphärendruck hebt die Membrane am inneren Ventilsitzring (6) an. Das Ergebnis ist eine Belüftung des Tanks. Sowohl die Überdruck- als auch die Unterdruckeinstellung wird über die Füllhöhe der Belastungsflüssigkeit in den unterschiedlichen Kammern justiert und kann über jeweils einen Schwimmer mit Zeigerkappe (7) kontrolliert werden.
Hochentwickelte Dichttechnologie für zuverlässige Druckhaltung im Tank
Bis zum Ansprechdruck wird die Druckhaltung im Tank gewährleistet mit einer Dichtheit, die aufgrund der hoch entwickelten Fertigungstechnologie weit über den üblichen Standards liegt. Diese Eigenschaft wird u.a. dadurch erzielt, dass sich die Membrane aufgrund der Flüssigkeitsbelastung auch bei steigendem Betriebsdruck und damit geringer werdender Flächenpressung den Ventilsitzkonturen gut anschmiegt. Dadurch werden die bei konventionellen Tellerventilen bekannten Schleichmengen weitestgehend vermieden und die Emissionen erheblich vermindert. Nachdem der Überdruck abgebaut bzw. der Unterdruck ausgeglichen wurde, schließt das Ventil wieder und bleibt dicht.
Dynamische Flammendurchschlagsicherheit bei Drucküberschreitung
Wird der eingestellte Ansprechdruck überschritten, treten explosionsfähige Gas/ bzw. Produktdampf/Luft-Gemische aus. Die Geschwindigkeit, mit der diese Produktdämpfe bei Überwindung des Ansprechdruckes aus dem Ringspalt zwischen der Membrane und dem äußeren Ventilsitzring austreten, ist wesentlich größer als die Flammenfortpflanzungsgeschwindigkeit. Kommt dieses Gemisch also zur Entzündung, wird ein Rückzünden in den Tank verhindert. Strömt weiteres Gemisch nach, kann aufgrund dieser dynamischen Flammendurchschlagsicherheit auch ein Dauerbrand keine Rückzündung verursachen.
Viele individuelle Zulassungen
Bei nur sehr geringen Strömungsleistungen – z.B. bei der Tankatmung infolge Temperaturschwankungen – ist der sich in Abhängigkeit vom Volumenstrom bildende Spalt so klein, dass die Flamme in dem Spalt gelöscht und somit eine Rückzündung verhindert wird. Das Membranventil des Typs PROTEGO® UB/SF-IIA1 wurde für die Produktdampf- bzw. Gas/Luft-Gemische der Exploionsgruppe IIA1 bzw. Methan-Luft-Gemische unter Beachtung einer max. zulässigen Betriebstemperatur der Gemische bis +60°C und einem Betriebsdruck von ≥ 3,5 mbar zugelassen. Es erfüllt die Anforederungen der europäischen Tankbau-Norm EN 14015 - Anhang L.
EU-Konformität nach derzeit gültiger ATEX-Richtlinie für Methan-Luft-Gemische besteht. Zulassungen nach weiteren nationalen/internationalen Regelwerken auf Anfrage.
Produktdaten und Funktionen
Maßtabelle
Zur Auswahl der Nennweite (DN) benutzen Sie bitte die Volumenstromdiagramme auf den folgenden Seiten
| DN | Überdruck | 80 / 3" | Überdruck | 100 / 4" | Überdruck | 150 / 6" |
| a | bis +28 mbar | 615 | bis +28 mbar | 645 | bis +25 mbar | 680 |
| a | > +28 mbar | 765 | > +28 mbar | 795 | > +25 mbar | 830 |
| b | 410 | 485 | 590 |
Abmessungen in mm
Überdruckeinstellungen > +50 mbar (DN 80), > +45 (DN 100), > +46 (DN150) mit Zusatzaufsatz - Baumaße auf Anfrage
Baumaße für das Über- und Unterdruckmembranventil mit Heizschlange auf Anfrage
Auswahl der Explosionsgruppe
| MESG | Expl. Gr. (IEC / CEN) |
| ≥ 1,14 mm | IIA1 |
Sonderabnahmen auf Anfrage
Flanschanschlussart
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
andere Anschlüsse auf Anfrage
Ausführungsarten- und Spezifikation
Das Ventil ist in den Druckstufen für Überdruck und Unterdruck nahezu beliebig kombinierbar. Die Membrane ist flüssigkeitsbelastet. Höhere Drücke werden auf Anfrage in Sonderausführung mit Zusatzaufsatz realisiert.Über- und Unterdruckmembranventil in GrundausführungUB/SF - –
Über- und Unterdruckmembranventil mit Heizschlange (max. Heizmediumtemperatur +85°C)UB/SF - H
Druckeinstellungen:
| DN 80 | +3.5 mbar | +50 mbar |
| DN 100 | +3.5 mbar | +45 mbar |
| DN 150 | +3.5 mbar | +46 mbar |
| Unterdruck | -3.5 mbar | -35 mbar |
Höhere Druckeinstellungen bis zu 150 mbar in Sonderausführung mit Zusatzaufsatz auf Anfrage.
Material für Gehäuse
| Ausführung | B |
| Gehäuse | Stahl |
| Gehäusebeschichtung | 2 Komponenten-Polymer-Beschichtung |
| Ventilaufsatz | Edelstahl |
| Heizschlange (UB / SF-H-...-I) | Edelstahl |
| Ventilsitze | Edelstahl |
| Dichtung | FPM |
| Membrane | FPM |
Sonderwerkstoffe auf Anfrage

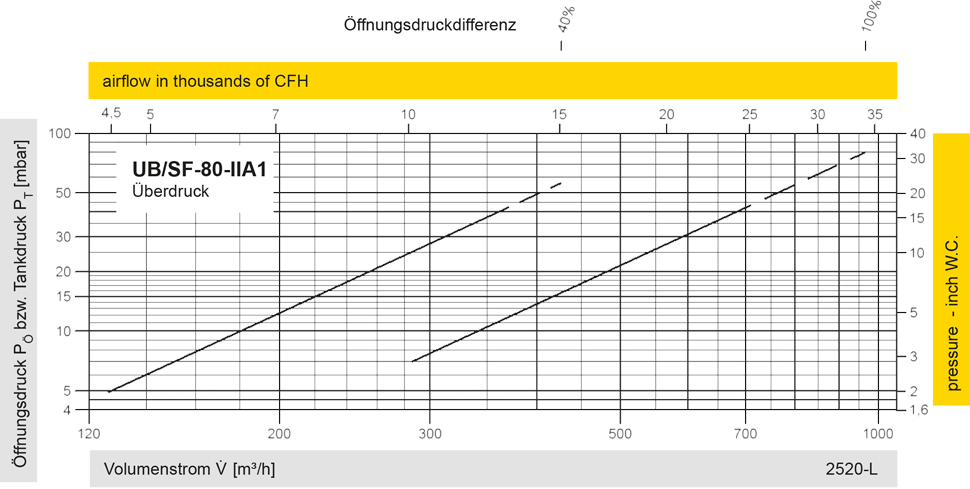

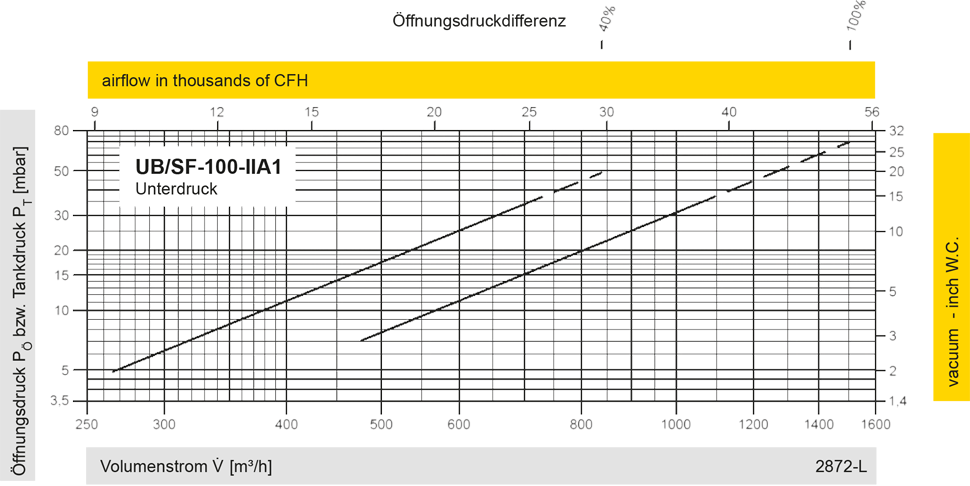

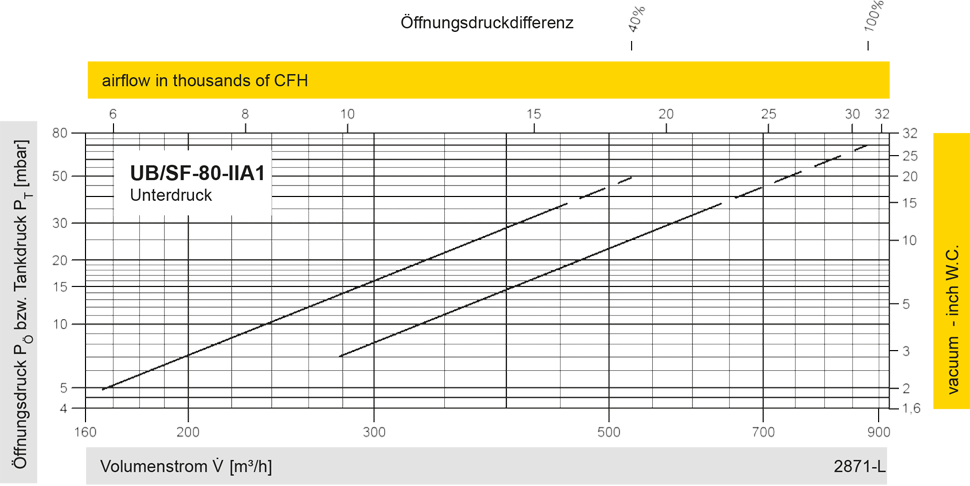

Volumenstromdiagramm

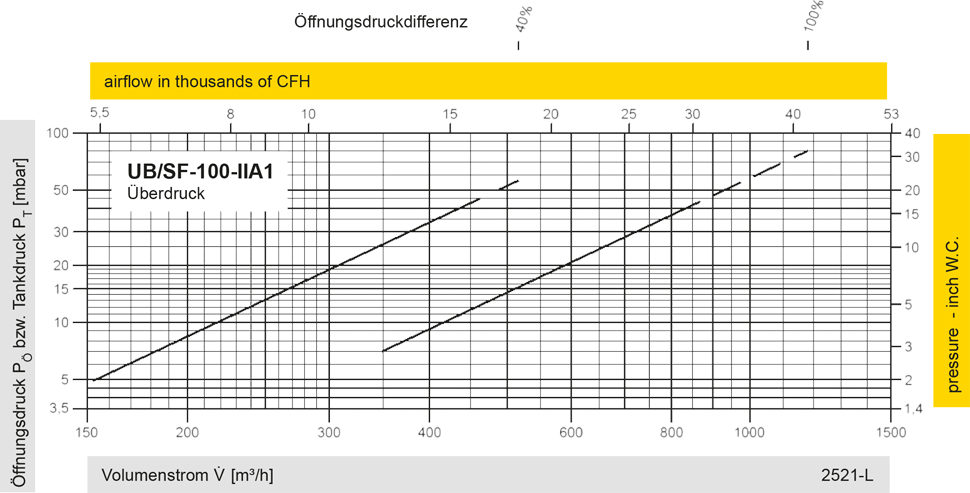

UB/SF DN100

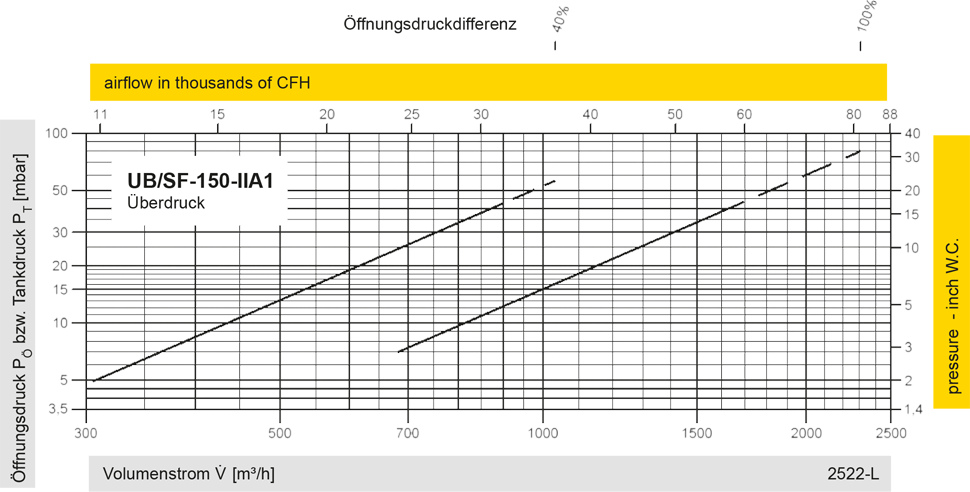

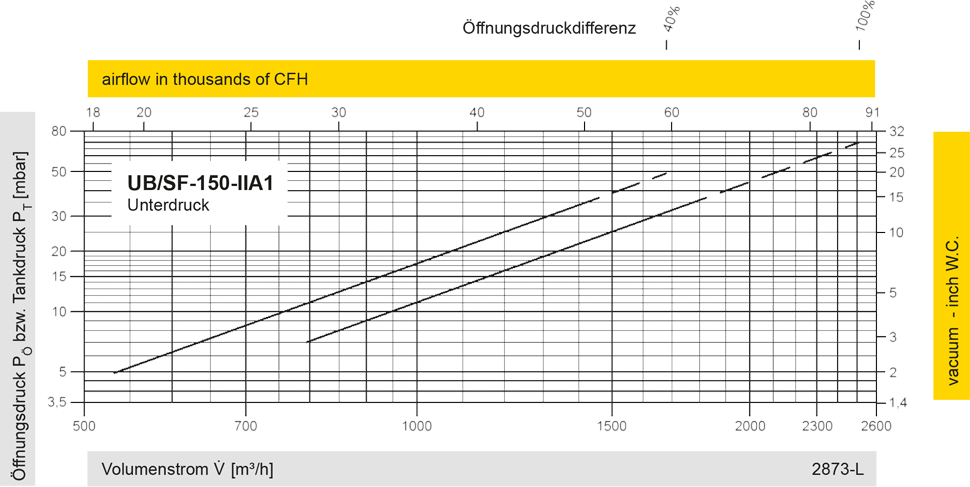

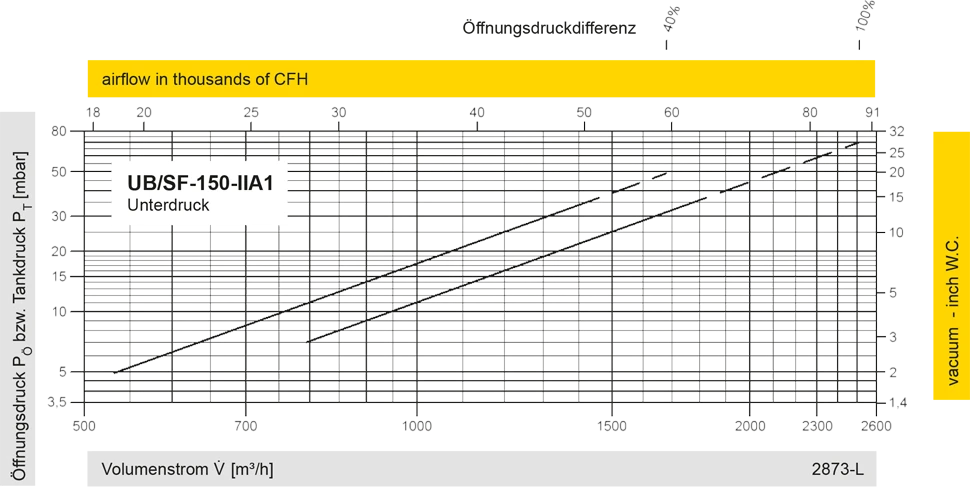

UB/SF DN150
Diese Volumenstromdiagramme sind mit einer kalibrierten und TÜV-zertifizierten Strömungsmessanlage ermittelt worden. Der Volumenstrom V in m³/h bezieht sich auf den technischen Normzustand von Luft nach ISO 6358 (20°C, 1bar). Umrechnung auf andere Dichte und Temperatur siehe Kap. 1: Technische Grundlagen.
