Features
10% Technology
for Minimum Pressure Increase up to Full Lift
Extreme Tightness
Resulting in Lowest Possible Product Losses and Reduced Environmental Pollution
Optimal Pressure Maintenance
Set Pressure Close to Opening Pressure for Optimum Pressure Maintenance in the System
Sturdy Housing Design
(PN 10 and PN 16)
Secured Housing Cover
With Lever and Lockable Weight Load
API Tanks
Best Technology for API Tanks
Used in Explosion Hazardous Areas
can Be Used in Explosion Hazardous Areas
Flow Capacity
Optimized Flow Capacity
Function and Description
Válvula de alívio de pressão de alta tecnologia
A válvula do tipo PROTEGO® ER/VH é uma válvula de alívio de pressão altamente desenvolvida para altas vazões. Ela é principalmente usada como dispositivo de segurança para a expiração de emergência de tanques de armazenamento, vasos e aparelhos de processos para protegê-los de excessos de pressões inadmissíveis e impedir a perda de produtos até próximo da pressão de ajuste. Ela está projetada para descarregar vazões altas e evitar que o vaso estoure em um ponto imprevisto. Uma alavanca com contrapeso travável permite alcançar pressões de ajuste mais altas. A trava vem predefinida de fábrica. A partir de DN 500, os aparelhos também podem ser usados como boca de inspeção.
Tecnologia patenteada de palete da válvula
Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10% em toda a sua seção transversal de abertura.
Nisso, o defletor do obturador apóia o comportamento de abertura. Esta tecnologia permite uma pressão de ajuste somente 10% abaixo da pressão máxima admissível (pressão do tanque). A abertura imediata a curso pleno é comparável com o comportamento de uma válvula de segurança convencional, mas isto já a partir de baixas pressões. O obturador da válvula possui suporte unilateral.
Tecnologia avançada de manufatura
Até alcançar a pressão de ajuste, garante-se a conservação da pressão do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém por exemplo, com sedes de válvulas em aço inoxidável de alta qualidade com anel "O" e obturadores de válvulas individualmente lapidados bem como corpo de construção robusta. Depois de aliviar o excesso de pressão, a válvula fecha e proporciona uma vedação firme.
Product Data
Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte
| DN | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" | 450 / 18" | 500 / 20" | 600 / 24" | 700 / 28" |
| a | 305 | 375 | 425 | 445 | 495 | 545 | 615 | 715 | 795 |
| b | 350 | 365 | 385 | 390 | 390 | 415 | 430 | 450 | 465 |
| c | 200 | 240 | 265 | 285 | 310 | 330 | 360 | 410 | 450 |
| d | 590 | 735 | 780 | 845 | 890 | 1070 | 1090 | 1140 | 1380 |
Dimensões em mm
Seleção do material
| Execução | A | B |
| Corpo | Aço | Aço inoxidável |
| Sedes de válvulas | Aço inoxidável | Aço inoxidável |
| Obturador da válvula | Aço inoxidável ou Aço-Aço inoxidável | Aço inoxidável |
| Vedação | FPM | FPM |
| Peso | Aço | Aço inoxidável |
Materiais especiais sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação

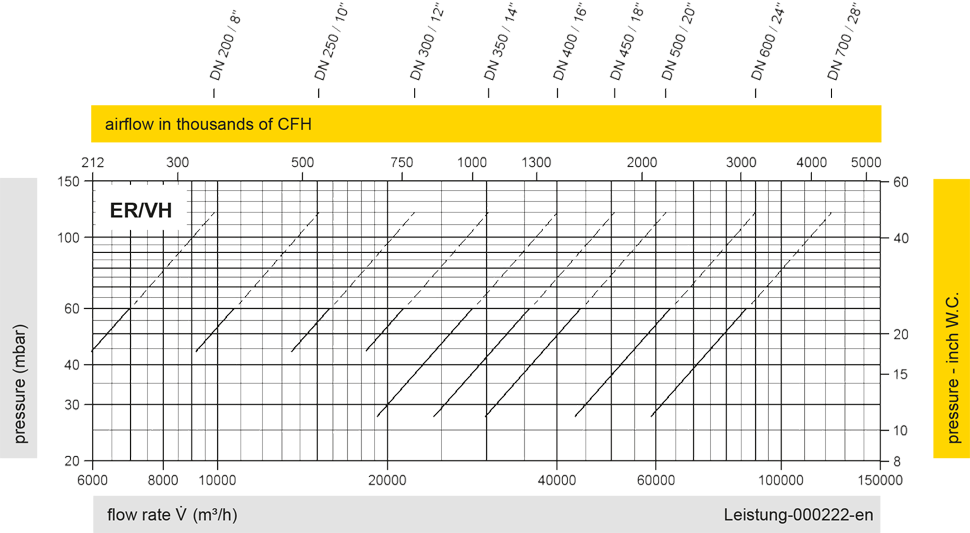

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
