SD/BS-H
Válvula de alívio de pressão na versão especial aquecível
Features
10% Technology
for Minimum Pressure Increase up to Full Lift
Heating Jackets
Complete Heating Jacket Up to the Flange to Avoid Ice Build-Up
Heating Medium Temperature
Maximum Allowable Heating Medium Temperature of 320°C / 608°F (at 6 bar / 87 psi)
Heatable Valve Cover Available
Available in a Special Design With a Heatable Valve Cover
Sturdy Housing Design
(PN 10 and PN 16)
Used in Explosion Hazardous Areas
can Be Used in Explosion Hazardous Areas
Extreme Tightness
Resulting in Lowest Possible Product Losses and Reduced Environmental Pollution
Optimal Pressure Maintenance
Set Pressure Close to Opening Pressure for Optimum Pressure Maintenance in the System
Flow Capacity
Optimized Flow Capacity
Guided Valve Pallet
Valve Pallet Is Guided Inside the Housing to Protect Against Harsh Weather Conditions
Function and Description
Válvula de alívio de pressão de alta tecnologia
A válvula do tipo PROTEGO® SD/BS-H é uma válvula de alívio de pressão altamente desenvolvida de corpo aquecível com camisa de aquecimento até a altura do flange. Ela é principalmente usada como dispositivo de segurança para a expiração de tanques, vasos e aparelhos de processos sob condições difíceis de operação. Tais como condições meteorológicas extremas ou produtos com tendência de polimerizar, aderir em função da temperatura ou que causam sedimentação (por ex. betume, alcatrão, poeiras …). A válvula oferece proteção contra sobrepressões inadmissíveis e impede a perda de produtos até próximo da pressão de ajuste.
Tecnologia de curso pleno
Ao alcançar a pressão de ajuste a válvula inicia a abertura e atinge o curso pleno dentro de um aumento de pressão ou sobrepressão de 10%. Com investimentos específicos em pesquisa e desenvolvimento PROTEGO® pode adaptar o comportamento de abertura típico das válvulas de segurança convencionais à faixa de baixas pressões. Essa “Tecnologia de curso pleno“ permite definir a pressão de ajuste 10% abaixo da pressão admissível do tanque para descarregar o fluxo necessário.
Tecnologia avançada de manufatura
Até alcançar a pressão de ajuste, garante-se a conservação da pressão do tanque com uma estanqueidade muito acima do padrão normal graças a tecnologia de fabricação altamente desenvolvida. Esta característica se obtém por exemplo, com sedes de válvulas em aço inoxidável de alta qualidade e obturadores de válvulas individualmente lapidados e corpo de construção robusta. Depois de aliviar o excesso de pressão, a válvula fecha e proporciona uma vedação firme.
Product Data

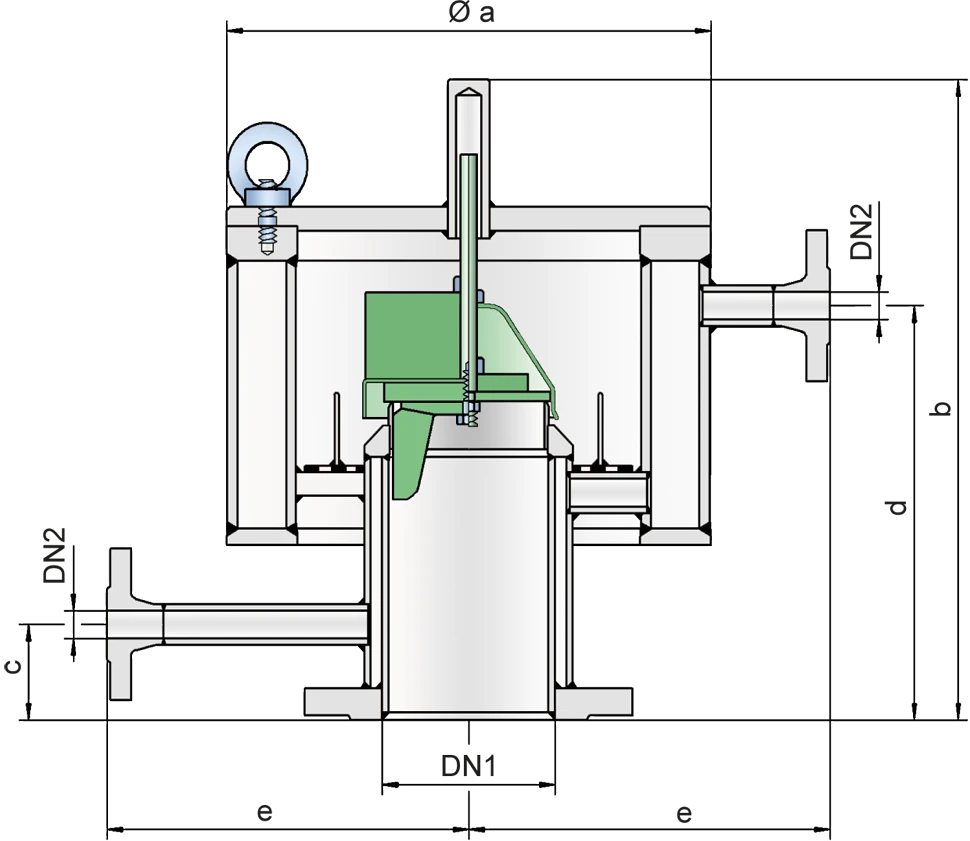

Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte
| DN1 | DN2 | a | b | b | c | d | d | e |
| bis 30 mbar | > 30 mbar | bis 30 mbar | > 30 mbar | |||||
| 80 / 3"* | 15 / ½" | 325 | 400 | 515 | 70 | 250 | 390 | 250 |
| 100 / 4" | 15 / ½" | 325 | 400 | 505 | 60 | 250 | 380 | 250 |
| 150 / 6" | 15 / ½" | 405 | 460 | 595 | 60 | 315 | 470 | 290 |
| 200 / 8" | 15 / ½" | 510 | 470 | 575 | 65 | 305 | 445 | 340 |
Dimensões em mm
* também pode ser fornecido com fl ange especial DN 50 / 2"
Seleção do material do corpo
| Execução | A | B |
| Corpo | Aço | Aço inoxidável |
| Camisa de aquecimento | Aço | Aço inoxidável |
| Sedes de válvulas | Aço inoxidável | Aço inoxidável |
Materiais especiais sob solicitação
Seleção do material do disco da válvula de pressão
| Execução | A | B | C |
| Faixa de pressão [mbar] | +5,0 até +25 | >+10 até +30 | >+30 até +210 |
| Obturador da válvula | Alumínio | Aço inoxidável | Aço inoxidável |
| Tampa do obturador da válvula | Aço inoxidável | Aço inoxidável | - |
| Vedação | metálica | metálica | metálica |
Materiais especiais, bem como ajustes de pressão mais altos sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação

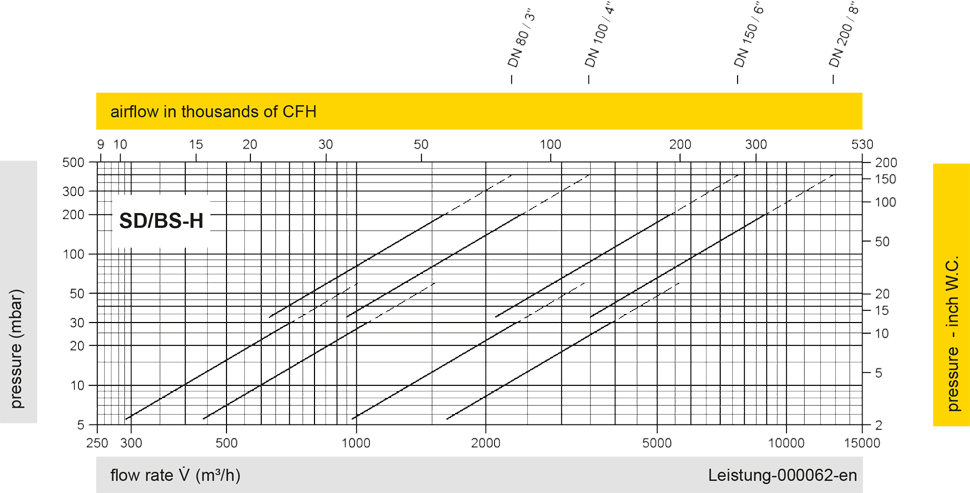

Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
