DA-SB-EO-P1,1

Apagallamas en línea bidireccionala prueba de detonaciones estables y deflagraciones en diseño lineal con tubo de choque, bidireccional

Features

Ethylene oxide/air-mixtures
Worldwide first flame arresting unit for Ethylene oxide, which has been tested and approved with Ethylene oxide/air-mixtures
Optimized Performance
due to the patented Shock Wave Guide Tube Effect (SWGTE)
Use of Patented Shock Wave Guide Tube Effect (SWGTE)
low number of FLAMEFILTER® discs due to the patented Shock Wave Guide Tube Effect (SWGTE)
Modular Design
allows replacement and cleaning of single FLAMEFILTER®
Low Costs
low operating and lifecycle costs
Spare Parts
cost-effective flame arrester / spare parts
Easy Maintenance
without disassembling of the FLAMEFILTER®
Bi-Directional Flame Transmission
proof design
Function and Description

In-line detonation flame arresters with Shock Wave Guide Tube Effect

The in-line detonation flame arresters Detonation flame arrester Flame arrester designed to prevent the transmission of a detonation. type PROTEGO® DA-SB-EO are the newest generation of flame arresters Flame Arresters A flame arrester, deflagration arrester, or flame trap is a device or form of construction that will allow free passage of a gas or gaseous mixture but will interrupt or prevent the passage of flame. . Based on flow and explosion Explosion Abrupt oxidation or decomposition reaction producing an increase in temperature, pressure, or in both simultaneously. dynamic calculations as well as decades of field tests, a product Product Includes equipment, protective systems, devices, components and combinations of these. line was developed that offers minimum pressure losses with maximum safety. The flame arrester uses the Shock Wave Guide Tube Effect (SWGTE) to separate the flame front and shock wave. The result is an in-line detonation arrester without a classic shock absorber Shock absorber A shock absorber is a device that reduces the kinetic energy of a detonation. , which minimizes the use of FLAMEFILTER® discs.

Main component - PROTEGO® flame arrester

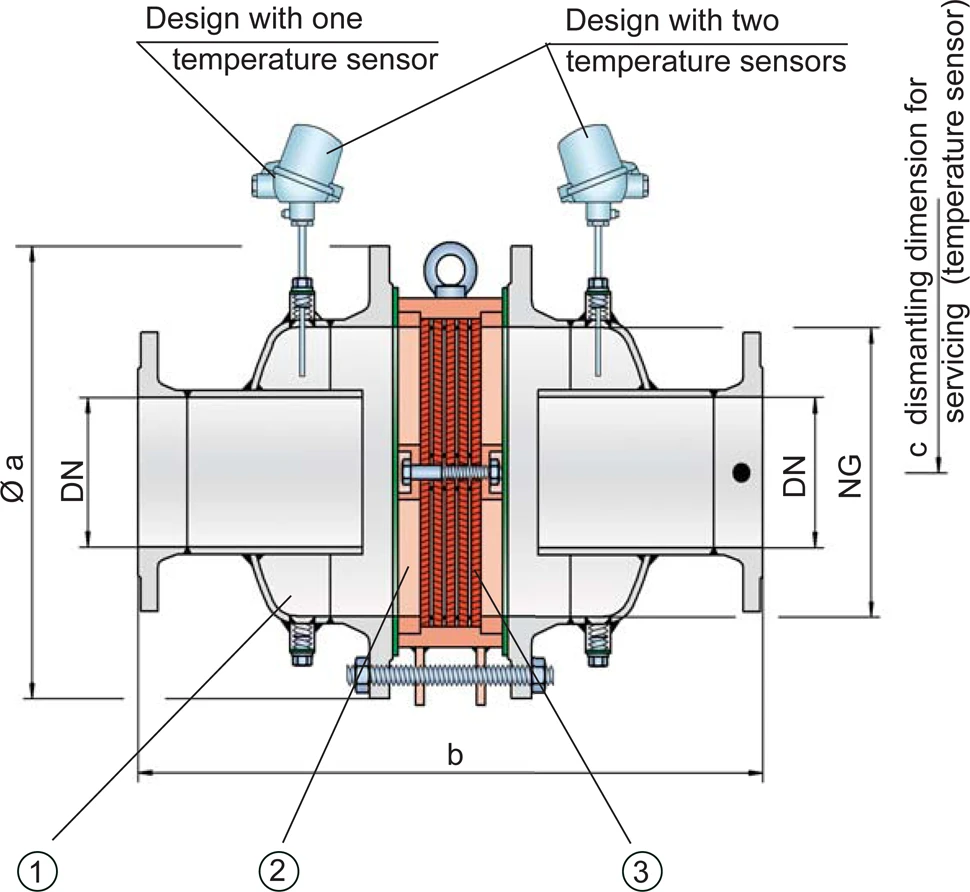

The devices are symmetrical and offer bi-directional flame arresting for deflagrations and stable detonations for Ethylene oxide/air-mixtures. The arrester essentially consists of two housing Housing A housing is a solid shell, which surrounds a content, either protecting the content from external influences, or protecting the environment from the content. parts with an integrated shock tube (1) and the PROTEGO® flame arrester unit PROTEGO® flame arrester unit The PROTEGO® flame arrester unit is the main component of a flame arrester. It prevents flame propagation. (2) in the center. The PROTEGO® flame arrester unit is modular and consists of several FLAMEFILTER® discs (3) and spacers firmly held in a FLAMEFILTER® casing FLAMEFILTER® casing Enclosure for FLAMEFILTER® including insert rings. .

Many Individual Certifications

The standard design can be used with an operating temperature Operating temperature Temperature reached when the equipment is operating under design conditions. of up to +60°C / 140°F and an absolute operating pressure Operating pressure Operating pressure is the pressure existing at normal operating conditions within the system being protected. up to 1.1 bar / 15.9 psi. EU conformity according to the currently valid ATEX directive.
Product Data and Features

Dimensiones

Para seleccionar la serie y tamaño nominal (DN) – la combinación del ancho nominal (NG), rogamos utilicen el diagrama de flujo volumétrico indicado a continuación

NG 150 / 6“ 150 / 6“ 200 / 8“ 300 / 12“ 400 / 16“
DN ≤50 / 2" 65, 80 / 2½", 3" ≤100 / 4" ≤150 / 6" ≤200 / 8"
a 285 / 11.22 285 / 11.22 340 / 13.39 445 / 17.52 565 / 22.24
b 400 / 15.75 400 / 15.75 500 / 19.69 638 / 25.12 700 / 27.56
c 500 / 19.69 500 / 19.69 520 / 20.47 570 / 22.44 620 / 24.41

Dimensiones en mm / pulgadas

Selección del grupo de explosión

MESGExpl. Gr. (IEC / CEN)Gas Group (NEC)
≥ 0,59 mm EO EO

Homologaciones especiales bajo petición

Selección de la máxima presión de operación

DN≤50 / 2" 65, 80 / 2½", 3"≤100 / 4"≤150 / 6"≤200 / 8"
NG 150 / 6'' 150 / 6'' 200 / 8'' 300 / 12'' 400 / 16''
Pmax 1,1 / 15.9 1,1 / 15.9 1,1 / 15.9 1,1 / 15.9 1,1 / 15.9

Pmax = maximum allowable operating pressure in bar / psi absolut

Tamaños intermedios hasta Pmáx bajo demanda
* diagramas de flujo volumétrico bajo demanda

Especificación de la máx. temperatura de operación

≤ 60°C / 140°FTmaximum allowable operating temperature in °C

Temperaturas de operación más altas bajo demanda

Tipo de bridas de conexión

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

Otros tipos bajo petición

Modelo y especificación

Hay cuatro modelos diferentes disponibles:
Apagallamas básico en línea a prueba de detonacionesDA-SB - – - EO
Apagallamas en línea a prueba de detonaciones con sensor de temperatura integrado* para la protección adicional contra la combustión prologada por un lado.DA-SB- T - EO
Apagallamas en línea a prueba de detonaciones con dos sensores de temperatura integrados* para la protección adicional contra la combustión a corto plazo en ambos lados.DA-SB- TB - EO
Apagallamas en línea a prueba de detonaciones con camisa de calefacciónDA-SB- H - EO

Apagallamas especiales adicionales bajo demanda
*Termómetro de resistencia para el equipo grupo II, categoría (1) 2 (GII cat. (1) 2)

Selección de materiales para la vivienda

DesignABC
Housing Steel Stainless Steel Hastelloy
Heating jacket (DA-SB-(T)-H-...EO) Steel Stainless Steel Stainless Steel
Gasket PTFE PTFE PTFE
Flame arrester unit Flame arrester unit Flame arrester casing with FLAMEFILTER® set. A, B B, C, D D

El cuerpo también está disponible en acero con recubrimiento ECTFE.

Materiales especiales bajo demanda

Combinación de materiales para la unidad apagallamas

Modelo ABCD
FLAMEFILTER® Jaula Acero Acero inox Acero inoxHastelloy
FLAMEFILTER®* Acero inox Acero inoxHastelloyHastelloy
Espaciador Acero inox Acero inoxHastelloyHastelloy

**Los discos de filtro FLAMEFILTER® también están disponibles en los materials tántalo, inconel, cobre, etc. cuando se utilizan los materiales en el listado para el cuerpo y la jaula.

Materiales especiales bajo demanda

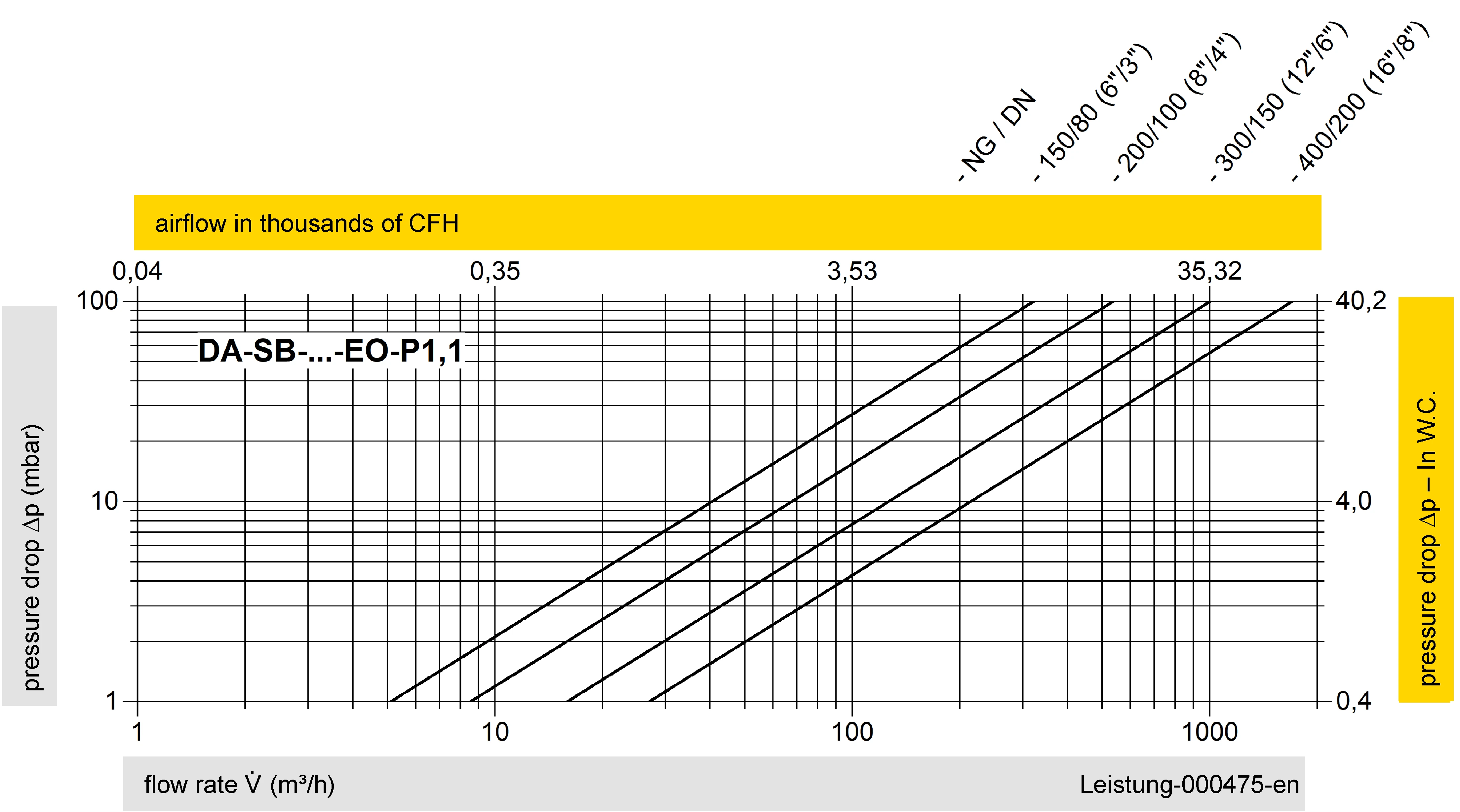

Diagrama de flujo volumétrico

Los diagramas de flujo volumétrico han sido determinados con un banco de pruebas de caudal calibrado y certifi - cado por TÜV. El flujo volumétrico V. en [m³/h] y el CFH se refi eren a las condiciones estándar de referencia de aire según ISO 6358 (20°C, 1bar). La conversión a otras densidades y temperaturas están referidas en el Vol. 1: “Fundamentos Técnicos”.
