Válvula de alívio de pressão e vácuo para tubulação

Features

10% Technology

for minimum pressure increase up to full

Extreme Tightness

resulting in lowest possible losses and reduced environmental pollution

Optimum Pressure Maintenance

based on , is close to opening pressure for optimum pressure in the system as compared to conventional 40% or 100% technology

High Flow Capacity

reduces costs through the use of smaller valves

Used in Explosion Hazardous Areas

can be used in hazardous areas

Sturdy Housing Design

(PN 10 and PN 16)

Spring Loading (Overpressure Side)

for high set pressures

Function and Description

Pressure and Vacuum Relief Valve with Flange Connection for a Vent Line

The PROTEGO® in-line valve DV/ZW-F is a state-of-the-art with flanged connections for use in a vent line. Typically, the valve is installed in the inbreathing and out-breathing lines of tanks, vessels, and process to protect against unallowable and underpressure. The valve prevents emission losses almost up to the set pressure and prevents air intake almost up to . It is designed in a way that if the set pressure is exceeded, the vapors are released into an exhaust pipe (e.g., ). If the set vacuum is exceeded, atmospheric air is pulled into the system. For structural reasons, the is one size smaller than the pressure valve pallet. Due to the springloaded design, higher set pressures can be achieved.

Full Lift Technology

The will start to open as soon as the set pressure is reached and only requires 10% overpressure to full lift. Continuous investments in and a commitment to research and development have allowed PROTEGO® to develop a low pressure valve which has the same opening characteristic as a high pressure safety relief valve. This “full lift type” technology allows the valve to be set at just 10% below the maximum allowable working pressure or vacuum (MAWP or MAWV) of the tank and still safely vent the required mass flow. The inbreathing will start as soon as the differential pressure between the atmospheric pressure and the tank is greater than the set pressure of the vacuum valve pallet. The is maintained up to set pressure with a tightness that is above the normal standards due to our highly developed manufacturing technology.

Optimized Valve Design for Maximum Performance

This feature is ensured by valve seats made of high quality stainless steel and with individually lapped valve pallets (1), (3), or with an air cushion (2), in conjunction with a high quality FEP and a sturdy design. After the overpressure is released or the vacuum is balanced, the valve re-seats and provides a tight seal. The optimized fluid dynamic design of the valve body and valve pallet is a result of many years of research, resulting in stable operation of the valve pallet, optimized performance, and reduced product losses.

Product Data and Features

Tabela de dimensões

Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes

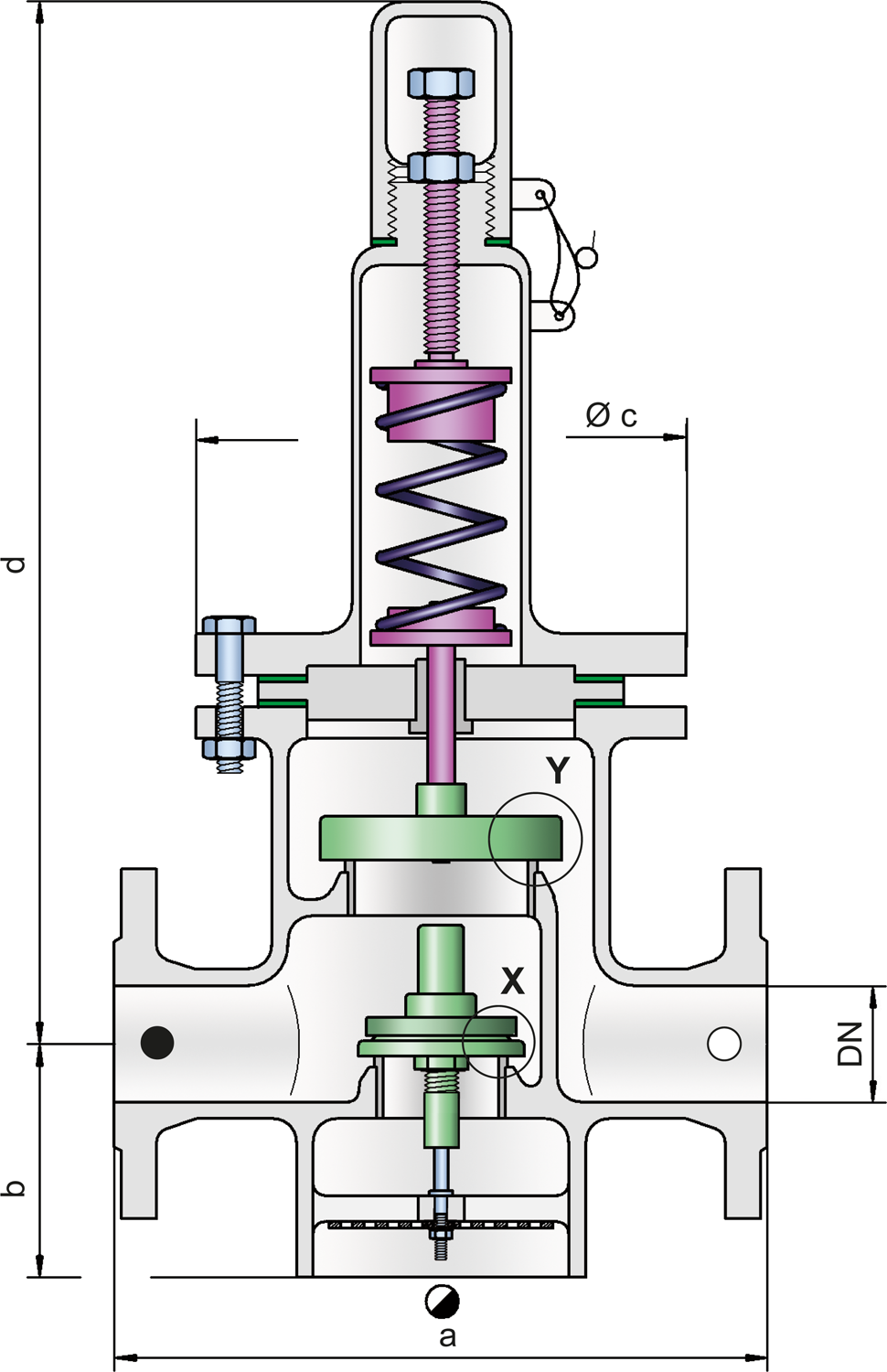

DN	40 / 1½"	50 / 2"	80 / 3"	100 / 4"	150 / 6"
a	280	280	340	390	520
b	85	85	125	140	185
c	210	210	280	310	390
d	565	565	675	805	1070

Dimensões em mm

DN maiores sob solicitação

Dimensões para a válvula de pressão e vácuo para tubulação com camisa de aquecimento sob solicitação

Seleção do material do corpo

Execução	A	B
Corpo	Aço	Aço inoxidável
Camisa de aquecimento (DV / ZW-F-H-...)	Aço	Aço inoxidável
Sede de válvula	Aço inoxidável	Aço inoxidável
Vedação	PTFE	PTFE

Os corpos também podem ser fornecidos com revestimento de ECTFE

Materiais especiais sob solicitação

Seleção do material do disco da válvula de pressão

Execução	A
Faixa de pressão [mbar]	>+60 até +500
Disco da válvula	Aço inoxidável
Vedação	metálica
Mola de pressão	Aço inoxidável

Materiais especiais sob solicitação

Em caso de ajustes de pressão mais baixos, usar o tipo DV/ZW, ajustes de pressão mais altos sob solicitação

Seleção do material do disco da válvula de vácuo

Execução	A*	B*	C	D
Faixa de pressão [mbar]	-3,5 até -5,0	<-5,0 até -14	<-14 até -35	<-35 até -50
Disco da válvula	Alumínio	Aço inoxidável	Aço inoxidável	Aço inoxidável
Vedação	FEP	FEP	metálica	metálica

* com sobrepressão até, no máx., +150 mbar

Materiais especiais, bem como ajustes de vácuo mais baixos sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1

ASME B16.5 CL 150 R.F.

Outras conexões sob solicitação

Versão e especificação

O disco da válvula de alívio de pressão é calibrado por mola, o disco da válvula de vácuo é calibrado por peso. Pressões de ajuste mais baixas no lado da sobrepressão, são realizadas também com calibração por peso (tipo DV/ZW).
Estão disponíveis duas versões:

Válvula de pressão e vácuo para tubulação na versão básicaDV/ZW-F –

Válvula de pressão e vácuo para tubulação com camisa de aquecimentoDV/ZW-F - H

Outros dispositivos especiais sob solicitação
Geralmente deve-se observar a contrapressão nas válvulas de tubulação, que tem influência na pressão de ajuste e no comportamento de abertura. Para casos especiais (p. ex., operação de carga parcial), a válvula também pode ser fornecida com Disco convencional (comportamento proporcional).

Ajustes de pressão

Pressão:	+60 mbar	+500 mbar
	+24 inch W.C.	+200 inch W.C.
Vácuo:	-3.5 mbar	-50 mbar
	-1.4 inch W.C.	-20 inch W.C.
Vácuo:	-3.5 mbar	-14 mbar
	-1.4 inch W.C.	-5.6 inch W.C.

Em caso de ajustes de pressão mais baixos, usar o tipo DV/ZW.
Ajustes de pressão mais altos e de vácuo mais baixos sob solicitação.

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
