PM/(D)S

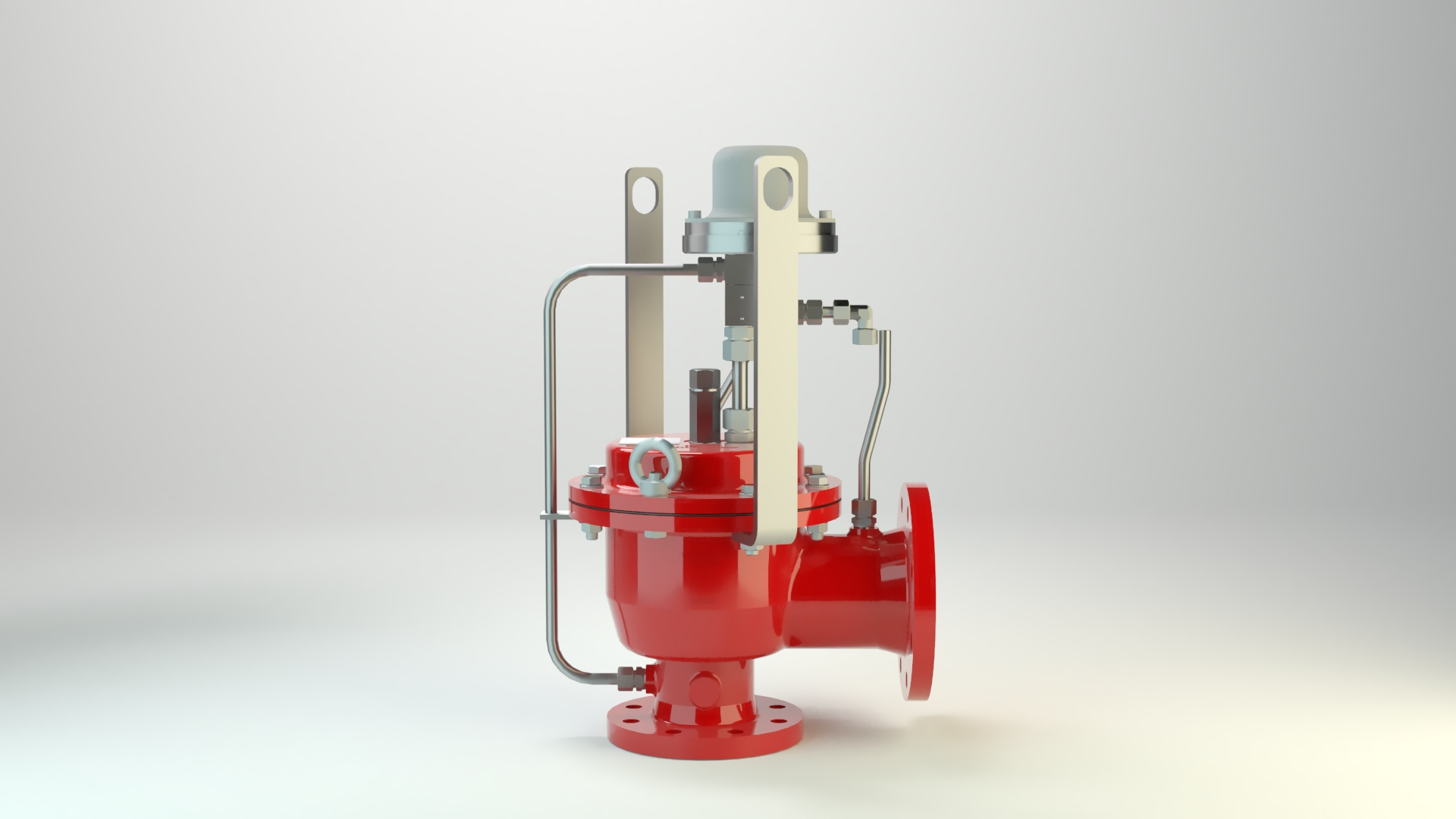

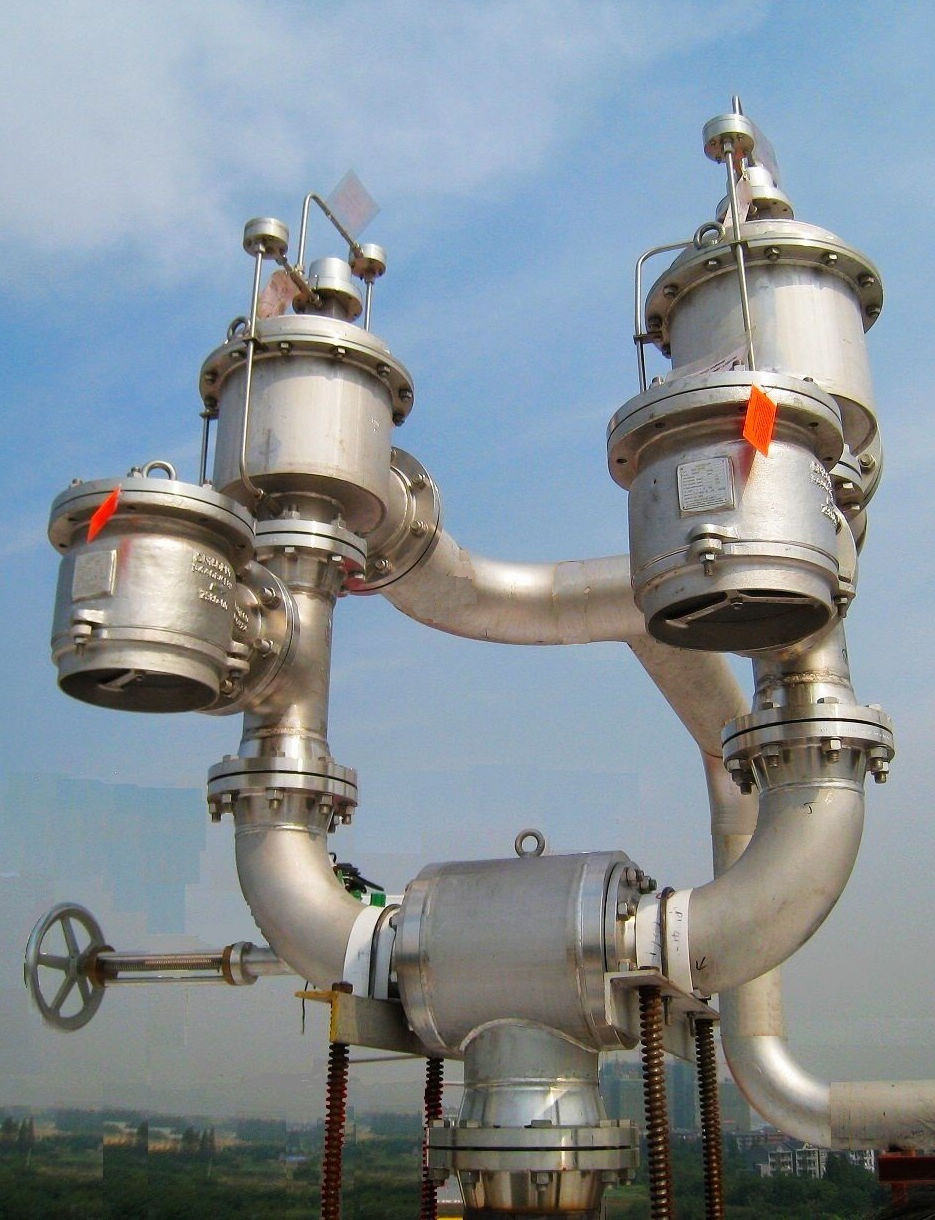

Válvula de alívio de pressão e vácuoVálvula piloto-operada com diafragma

Features
High Level of Safety
Permanent Magnets
Pop-Open Characteristic
Extreme Tightness
Optimal Pressure Maintenance
Flow Capacity
Used in Explosion Hazardous Areas
Low Temperature
Condensate Drainage

Combined Pressure and Vacuum Relief Valve

Corrosion-resistant and cryogenic permanent magnet

advanced manufacturing technology
Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes
| DN1 | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 300 / 12" |
| DN2 | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" |
| a | 225 | 250 | 325 | 375 | 450 | 500 | 500 |
| b | 150 | 175 | 225 | 250 | 270 | 300 | 325 |
| c | 275 | 330 | 445 | 550 | 665 | 785 | 785 |
| d | 370 | 425 | 530 | 605 | 675 | 785 | 835 |
| e | 615 | 685 | 770 | 825 | 935 | 1005 | 1055 |
| f | 35 | 40 | 40 | 50 | 50 | 50 | 50 |
| g | 160 | 195 | 250 | 315 | 370 | 425 | 425 |
| DN1 | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 300 / 12" |
| DN2 | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" |
| d0 | 81 | 107 | 160 | 208 | 260 | 310 | 310 |
| K | 0,68 | 0,6 | 0,59 | 0,59 | 0,56 | 0,53 | 0,61 |
| Kdr | |||||||
| 90% | 0,61 | 0,54 | 0,53 | 0,53 | 0,5 | 0,48 | 0,55 |
| Kdr | |||||||
| 95% | 0,65 | 0,57 | 0,56 | 0,56 | 0,53 | 0,5 | 0,58 |
Dimensões em mm
Seleção do material do corpo
| Execução | A | B |
| Corpo | Alumínio | Aço inoxidável |
| Sedes de válvulas | Aço inoxidável | Aço inoxidável |
| Vedação | KL-C-4106 | KL-C-4106 |
| Proteção do diafragma principal | Aço inoxidável | Aço inoxidável |
| Tubos de comando | Aço inoxidável | Aço inoxidável |
| Corpo da unidade piloto | Aço inoxidável | Aço inoxidável |
| Diafragma piloto | FEP | FEP |
Materiais especiais sob solicitação
Seleção de material do obturador da válvula
| Execução | A | B | C |
| Faixa de pressão [mbar] | -3,0 até -4,0* | -4,0 até -5,0* | -5 até -7,0* |
| Obturador da válvula | Alumínio | Aço inoxidável | Aço inoxidável |
| Diafragma | FEP | FEP | FEP |
| Disco de diafragma | Alumínio | Alumínio | Aço inoxidável |
* As faixas de pressão de vácuo especificadas dependem do diâmetro nominal e podem variar. O ajuste de pressão pode ser combinado numa ampla faixa com o ajuste de vácuo.
Materiais especiais sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Versão e especificação
A válvula é equipada com uma ou duas válvulas piloto, sendo uma de emergência para garantir uma ótima segurança operacional no caso de falhas ou danos.Estão disponíveis duas versões:
Outros dispositivos especiais sob solicitação
Ajustes de pressão
| Pressão: | +10 mbar | +300 mbar |
| +4 inch W.C. | +120 inch W.C. | |
| Vácuo: | -3.0 mbar | -7 mbar |
| -1.2 inch W.C. | -2.8 inch W.C. |
Ajustes de pressão mais altos ou baixos sob solicitação.

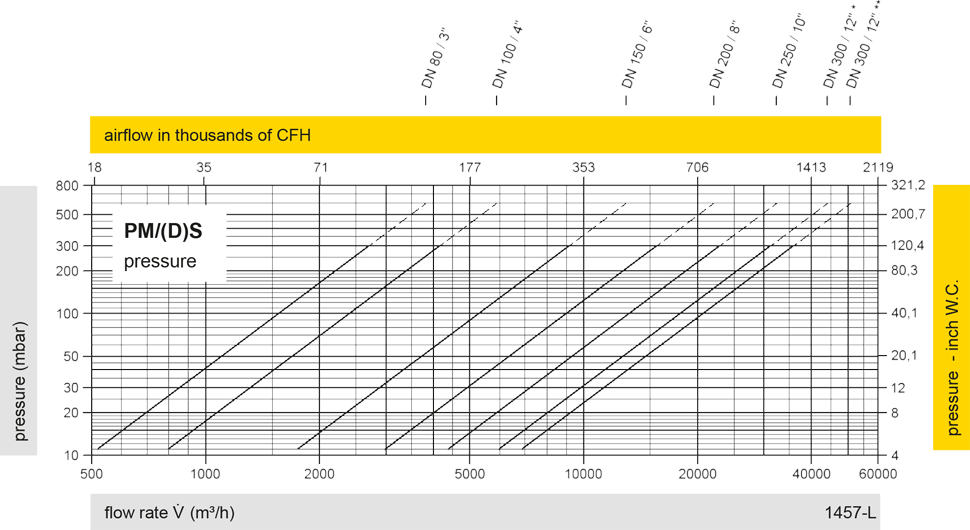

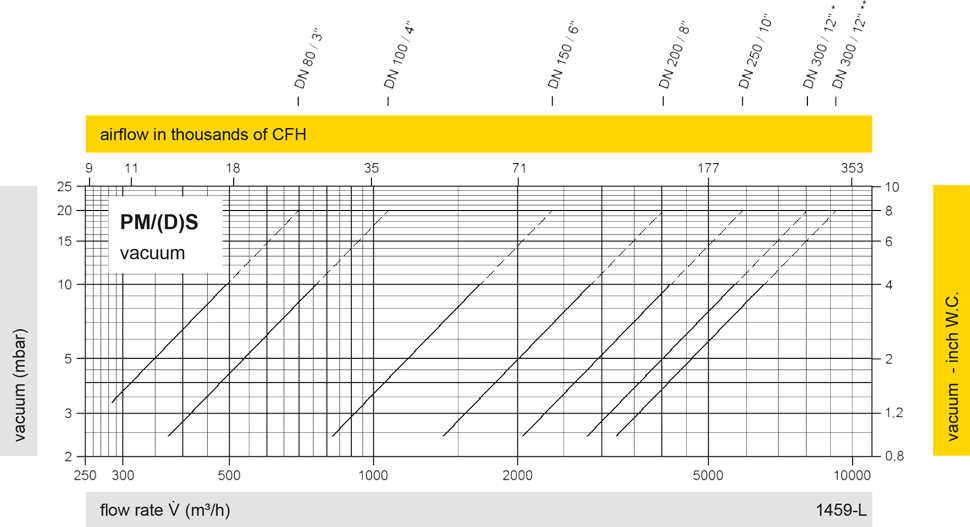

Diagrama de vazão


Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
