V/SV
Vacuum Relief Valve

Features
10% Technology
Extreme Tightness
Optimal Pressure Maintenance
Flow Capacity
Guided Valve Pallet
Used in Explosion Hazardous Areas
Condensate Drainage
API Tanks

Highly Developed Vacuum Relief Valve

10% Technology

Valve seats made of high quality stainless steel
Flow-Optimized Valve Body for Maximum Performance

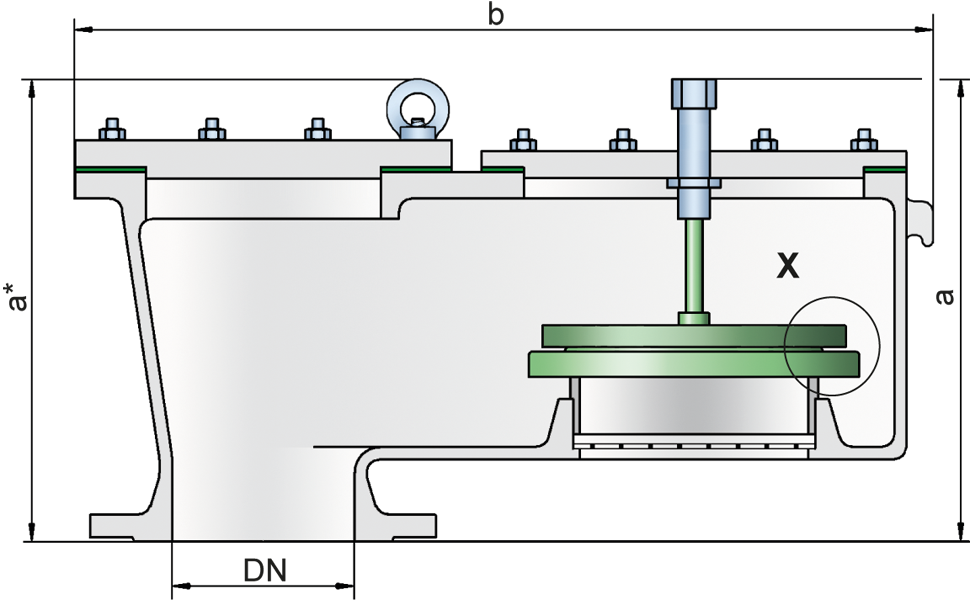

Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja o diagrama de vazão da página seguinte
| DN | 40 / 1½" | 50 / 2" | 80 / 3" | 100 / 4" | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" |
| a | 249* / 9.8* | 249 | 312 | 358 | 443 | 520 | 588 | 588 |
| b | 325* / 12.79* | 337 | 400 | 514 | 713 | 808 | 925 | 925 |
Dimensões em mm
Dimensões para a válvula de vácuo com camisa de aquecimento sob solicitação
Seleção do material do corpo
| Design | A | B | C |
| Housing | Aluminium | Steel | Stainless Steel |
| Heating jacket (V / SV-H-...) | – | Steel | Stainless Steel |
| Valve seat Valve seat The valve seat is a component on which the valve pallet rests when the valve is closed. | Stainless Steel | Stainless Steel | Stainless Steel |
| Sealing | PTFE | PTFE | PTFE |
| Cover | Aluminium | Steel | Stainless Steel |
Os corpos também podem ser fornecidos com revestimento de ECTFE
Materiais especiais sob solicitação
Seleção do material do disco da válvula de vácuo
| Design | A | B | C | D | E | F |
| Pressure range [mbar] [inch W.C.] | -2,0 up to -3,5 -0.8 up to -1.4 | <-3,5 up to -14 <-1.4 up to -5.6 | <-14 up to -35 <-5.6 up to -14 | <-14 up to -35 <-5.6up to -14 | <-35 up to -60 <-14 up to -24 | <-35 up to -60 <-14 up to -24 |
| Valve pallet | Aluminium | Stainless Steel | Stainless Steel | Stainless Steel | Stainless Steel | Stainless Steel |
| Sealing | FEP | FEP | Metal to Metal | PTFE | Metal to Metal | PTFE |
Special material as well as higher vacuum upon request
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Versão e especificação
There are two different designs:Additional special devices available upon request
Ajustes de pressão
| Vácuo: | -2.0 mbar | -60 mbar |
| -0.8 inch W.C. | -24 inch W.C. |
Ajustes de vácuo mais altos sob solicitação.

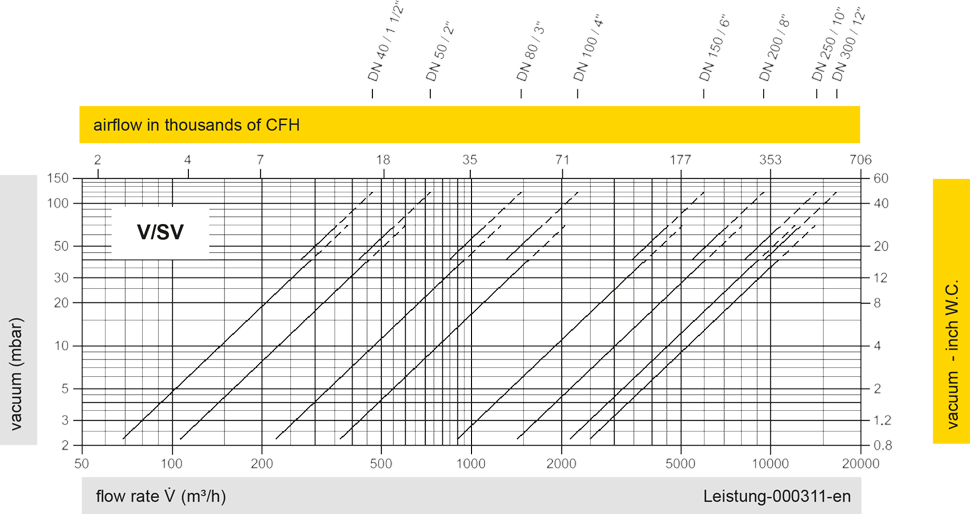

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.


Detail X

Detail X
